ABL全齿轮成型机工业设备结构

　　这款全齿轮成型机主要面向中小批量金属零件的齿形成型加工场景，常见于五金加工车间、机械修配厂的齿类零件加工工位，可完成直齿、斜齿类小型零件的滚切成型工序，适配多品种小批量的生产切换需求，无需复杂的工装调整即可完成不同模数齿件的加工。设备整体采用落地式床身结构，主传动链全部采用齿轮啮合传递动力，相比皮带传动的机型，传动扭矩更大、转速损失更小，重切削工况下的动力输出更稳定，长时间连续加工也不会出现传动打滑导致的齿形精度偏差。

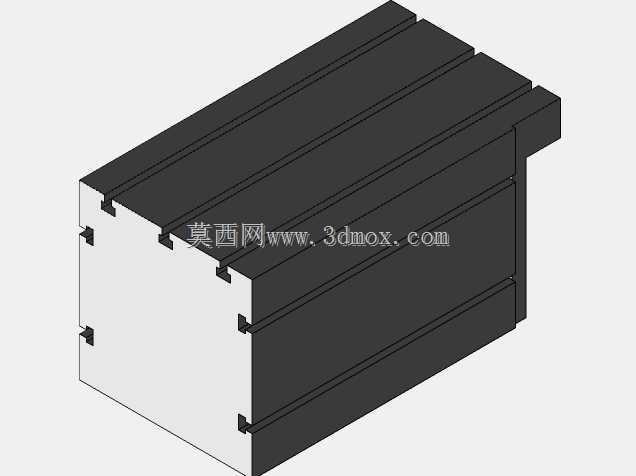

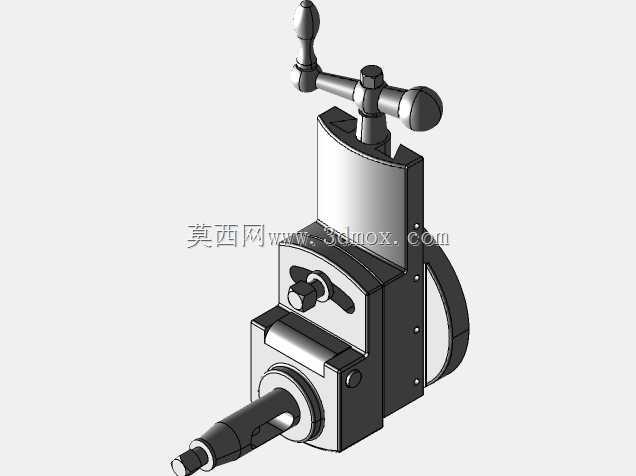

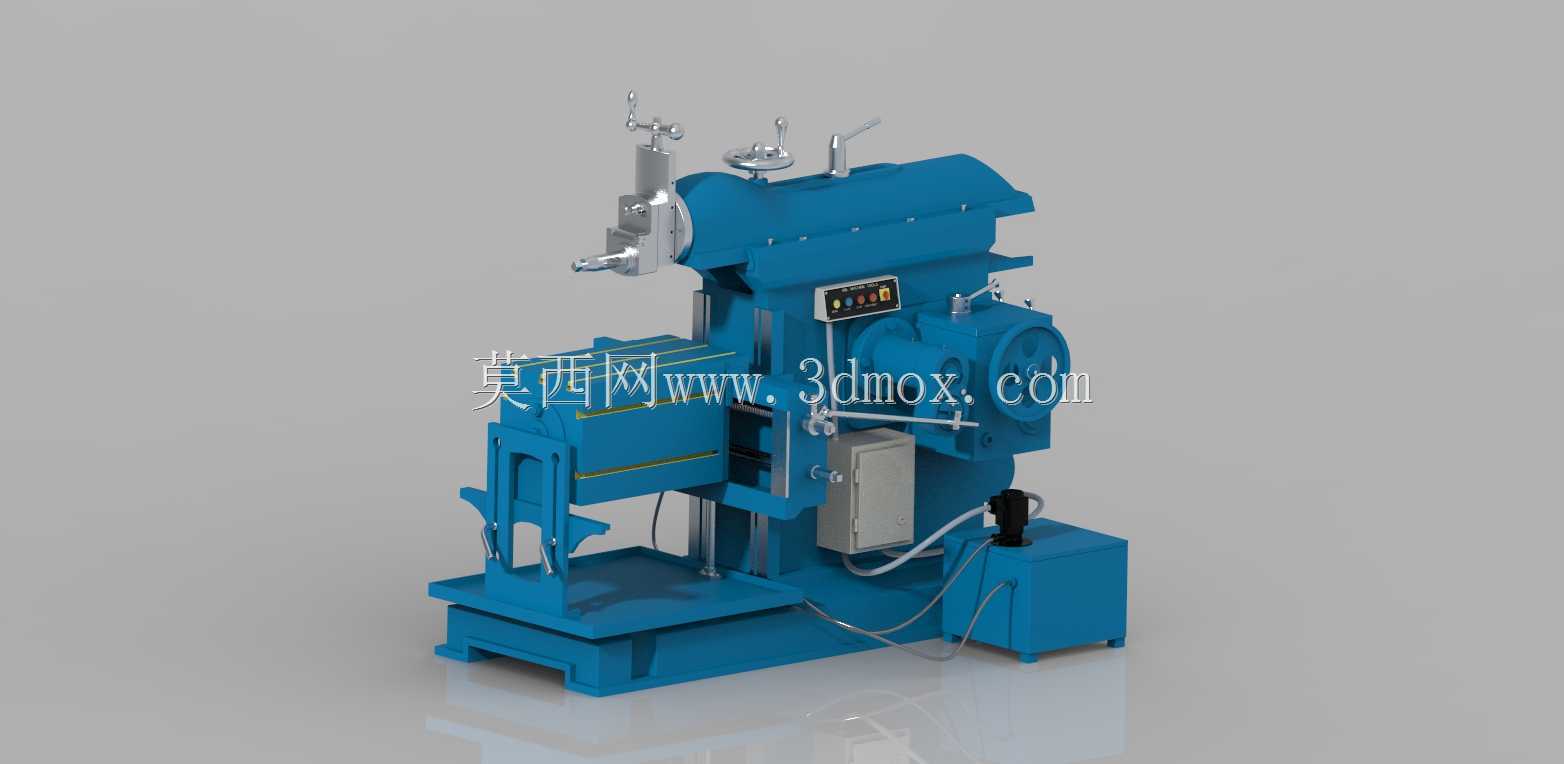

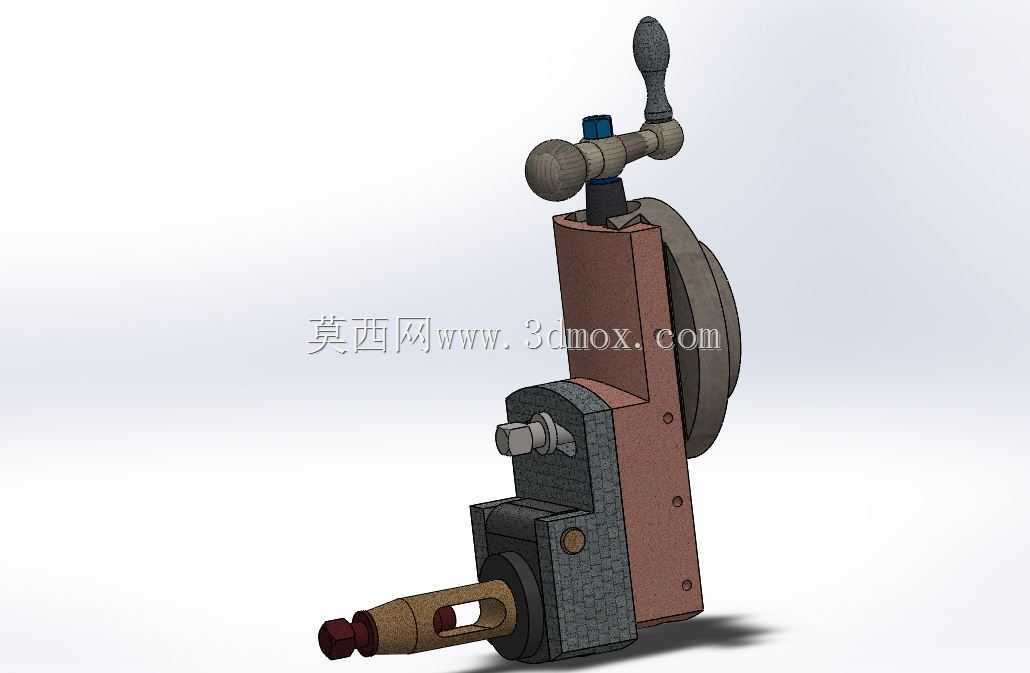

　　从结构布局来看，主电机布置在床身右侧的独立柜体中，通过减速齿轮组将动力传递至主轴滑枕部位，滑枕沿床身水平导轨做往复进给运动，刀架安装在滑枕前端，可根据加工需求调整切削角度，工作台位于床身前侧，配备手动进给手轮与锁紧机构，装夹工件后可通过手轮调整横向、纵向进给量，适配不同直径、不同长度的工件装夹需求。设备的操作面板布置在床身正面靠近主轴箱的位置，集成了主轴启停、转速切换、进给调整的控制按钮与指示灯，操作人员站在设备正前方即可完成全部操作，无需频繁移位，符合人机工程学的操作布局设计。顶部的调节手轮分别用于控制滑枕行程长度、刀架抬刀量以及主轴转速档位切换，所有调节部位都设置了刻度标识，调整时可直接读取刻度值，减少试切对刀的辅助时间。

　　配套的冷却系统采用独立的冷却泵与管路，冷却液从刀架旁的喷嘴喷出，直接作用于切削区域，带走切削产生的热量同时冲掉切屑，避免切屑卡入导轨或齿轮啮合部位造成磨损。安装时需要注意设备底部的水平校准，床身底座设置了四个可调垫铁，安装时需通过水平仪将床身导轨的水平度调整至0.02mm/1000mm以内，避免因基础不平导致床身变形，影响加工精度与齿轮啮合间隙。设备的外接电源接口位于右侧电气柜底部，布线时需预留足够的线缆弯曲半径，避免线缆被设备运行时的振动拉扯断裂，冷却水箱放置在床身右侧旁，与冷却泵的接口采用快插式连接，日常清理水箱时可快速拆卸，无需复杂的管路拆装。

　　整体结构的所有齿轮传动部位都设置了密封防护罩，避免切削液、切屑进入齿轮箱内部，同时防止齿轮运转时卷入杂物造成安全隐患，日常维护时只需定期打开防护罩上的观察窗检查齿轮润滑情况，及时补充齿轮油即可保证设备长期稳定运行。
