十字轴式万向传动连接接头结构设计

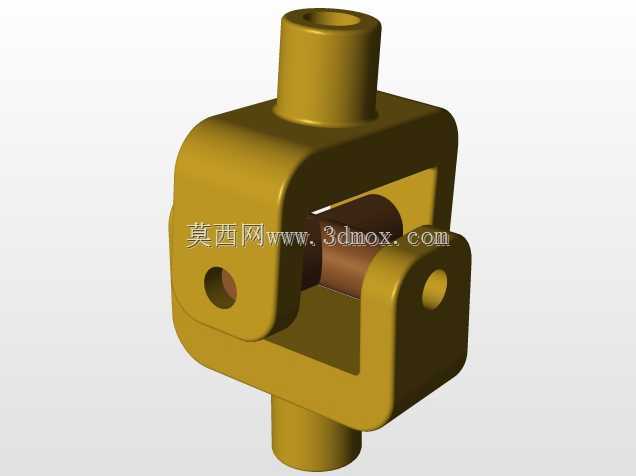

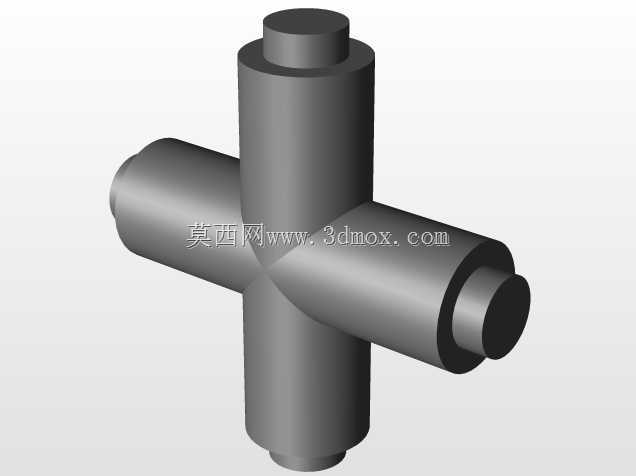

　　在各类需要轴线偏斜传动的机械结构中，这类万向铰接接头是解决不同轴间旋转运动传递的核心部件，常见于机床进给机构、农业机械传动链路、轻工设备输送单元以及小型动力传输场景，能够补偿两连接轴之间因安装误差、机架形变、工作位动态偏移产生的角度偏差，避免刚性连接带来的轴系憋劲、轴承过载、键槽剪切等失效问题。该接头采用典型的十字铰接式结构，分为两个叉形接头端与中间十字连接体，两个叉耳分别通过销轴与中间十字块的两个垂直轴段配合，实现两轴端在一定角度范围内的自由摆动，单节接头的允许轴间夹角通常控制在15°至25°区间，若需更大偏角或等速传动可通过双节串联的方式实现。

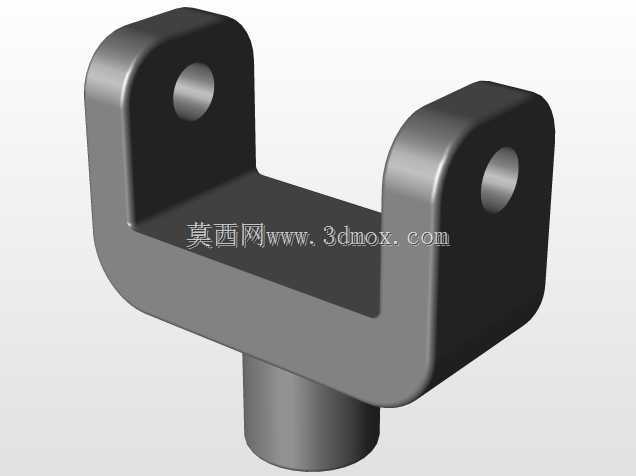

　　设计过程中首先要匹配所传递轴系的额定扭矩，叉形耳板的厚度、销轴的直径需根据扭矩载荷做剪切与挤压强度校核，销轴与叉耳孔的配合选用间隙配合保证转动灵活性，同时配合面需预留润滑脂加注通道，降低长期摆动工况下的接触磨损。从安装边界来看，两端轴头采用等直径圆柱轴段设计，可适配对应孔径的联轴器毂或直接插入传动件的安装孔，通过径向顶丝或平键实现周向固定，接头整体的径向最大轮廓尺寸需匹配安装空间的避让要求，避免摆动过程中与周边机架、护罩发生运动干涉。叉形接头的U型开口深度决定了中间十字块的摆动行程，设计时需在最大允许偏角下验证叉耳内侧与十字块端面的间隙，防止极限摆角下出现结构硬接触。

　　这类结构相比刚性联轴器，对安装精度的容忍度更高，在一些工况存在振动、机架存在小幅形变的设备中，能够有效吸收传动链路中的角度偏差，延长轴系整体的使用寿命，建模过程中需重点保证两个销轴孔的轴线垂直度，否则会导致转动卡滞，传递扭矩过程中出现周期性的载荷波动，影响传动平稳性。两端轴段的同轴度在零摆角状态下需控制在合理公差范围内，降低初始安装带来的附加不平衡量，适配中低转速的传动场景。
