Costar型键盘用稳定器组件结构设计

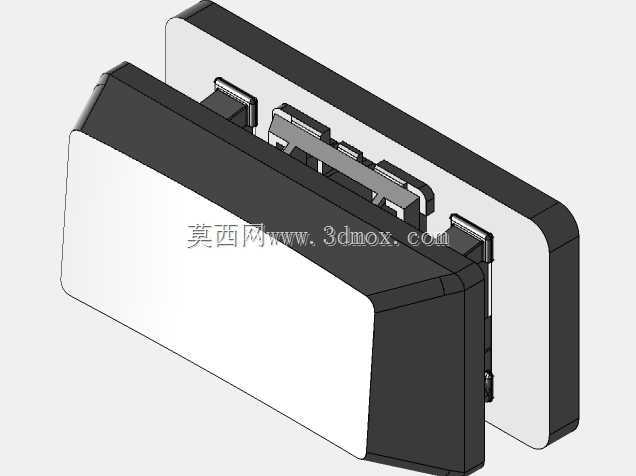

　　这款Costar结构的键盘稳定器，是客制化机械键盘与量产机械键盘大键位的核心配套部件，主要应用在键盘空格、Shift、Enter等长度超过2u的大尺寸按键下方，解决大键按压过程中两端受力不均导致的卡键、歪斜、敲击手感不一致问题。从实际装配场景来看，这类稳定器直接卡接在PCB板对应的卫星轴定位孔位上，不需要额外螺丝固定，依靠自身卡扣结构实现与板件的紧配，安装时需要对准定位柱的插入方向，避免卡扣断裂导致后期按键晃动。

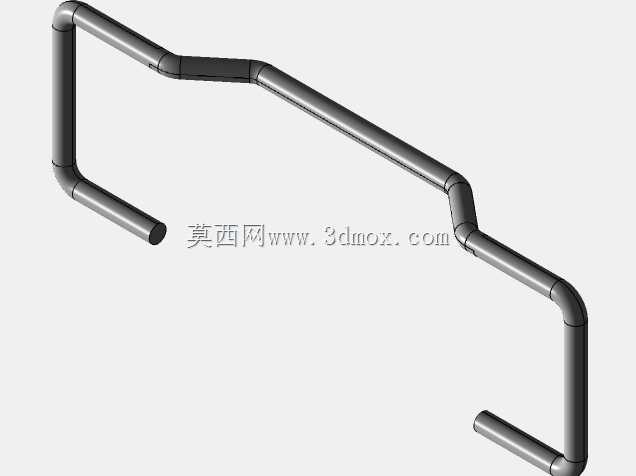

　　从结构设计逻辑来看，这款稳定器采用对称式L型支撑臂结构，两个竖向的卡爪分别勾住大键键帽的两端内侧，横向连接臂将两个支撑臂连为整体，当键帽任意位置被按下时，横向臂会同步带动两端支撑臂同步下行，保证键帽始终保持水平运动轨迹，不会出现单侧倾斜卡滞的问题。设计时特意将支撑臂的转角处做了R角过渡处理，避免应力集中导致长期按压后出现塑料疲劳断裂，同时卡爪与键帽接触的位置做了微小的倒扣结构，既可以保证卡入键帽后不会轻易脱落，又不会因为过盈量太大导致拆卸键帽时损坏键帽内壁。

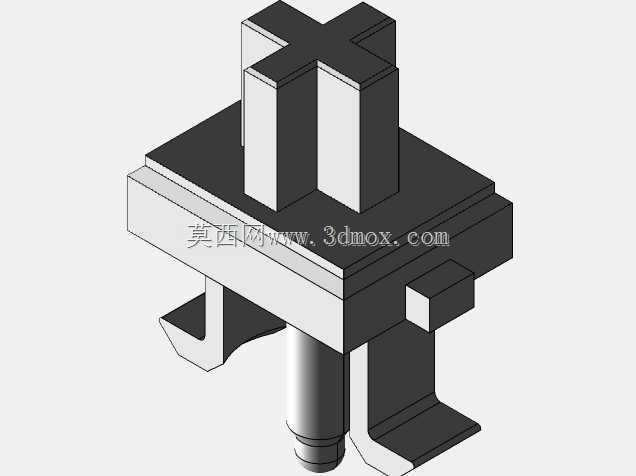

　　在安装边界尺寸上，这款稳定器适配标准cherry MX轴体的安装孔位，横向连接臂的长度完全匹配对应键位的孔距，竖向支撑臂的下行行程与MX轴体的总行程保持一致，不会出现轴体触底后稳定器还未到行程终点的顶键问题，也不会因为稳定器行程过短导致键帽按压不到位触发失灵。支撑臂与PCB接触的滑动面做了减胶处理，减少滑动过程中的摩擦阻力，让大键按压手感更顺滑，不会出现生涩的摩擦感。

　　从实际使用场景来看，这类Costar结构稳定器相比螺丝固定的卫星轴，安装效率更高，不需要额外准备螺丝和螺丝刀，徒手就可以完成装配，在批量键盘组装生产线中可以大幅提升装配效率，同时后期维护拆卸也更方便，不需要拆解整个键盘就可以更换大键键帽。设计时也考虑了不同键帽高度的适配性，支撑臂的卡爪位置预留了足够的调整余量，可以适配原厂高度、OEM高度、SA高度等多种常见规格的机械键盘键帽，不需要针对不同键帽单独开模，降低了配件的备货成本。在材料选择上，这类稳定器通常采用耐磨的POM材质制作，自身润滑性好，长期反复按压也不会出现明显的磨损松动，能够保证键盘在整个使用寿命周期内大键手感保持一致，不会因为稳定器磨损出现按键晃动、异响的问题。
