带键槽直齿圆柱传动齿轮结构设计

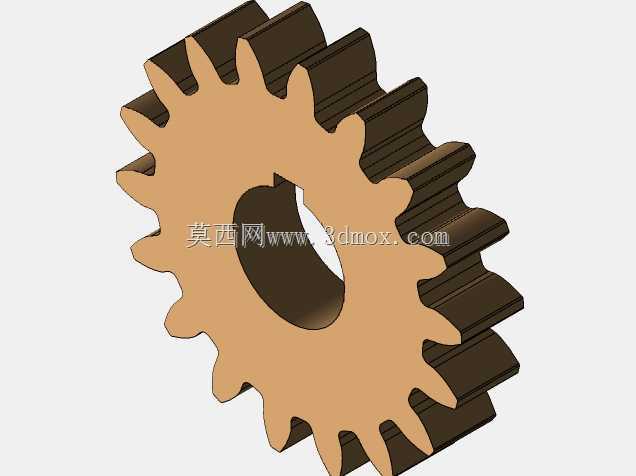

　　这款直齿圆柱齿轮的建模过程中，首先要明确其核心应用场景是中小功率的定传动比传动场合，常见于小型减速机、仪表阀门的调节传动机构、轻工设备的动力传递链路中，这类场景对传动的平稳性、安装同轴度有明确要求，不需要斜齿轮的轴向力抵消结构，也不需要锥齿轮的变向传动特性，直齿结构加工难度低、装配容错率高，完全适配这类工况的使用需求。从功能特性来看，该齿轮采用标准渐开线齿形设计，齿顶高、齿根圆角均按照通用机械传动的规范取值，齿根处做了合理的圆角过渡，避免长期交变载荷下出现应力集中断齿的问题，齿面的建模精度满足常规啮合传动的侧隙要求，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小导致装配卡滞、运转发热磨损加剧。

　　中心孔处设计的单键槽结构，是这类中小直径齿轮最常用的周向固定方式，键槽的尺寸匹配对应直径的传动轴平键规格，装配时不需要额外做过盈配合的冷压或热装工序，只需要将齿轮对准轴上的平键推入到位，再通过轴端挡圈做轴向限位即可完成安装，大幅降低现场装配和后期维护更换的难度。设计思路上，没有做多余的减重孔或异形结构，因为这类齿轮通常应用在转速不超过1500rpm的传动链路中，自身重量带来的动平衡影响可以忽略，实心辐板结构反而能提升轮体的整体刚性，在承受短时过载冲击载荷时，不会出现辐板变形导致的齿形偏斜、啮合异响问题。

　　外形尺寸方面，齿顶圆、分度圆、齿根圆的参数比例符合标准模数齿轮的设计规范，齿轮的齿宽尺寸经过匹配核算，既保证足够的齿面接触面积来传递额定扭矩，也不会因为齿宽过大导致轴系支撑跨距增加、提升轴的挠度变形风险。安装边界上，中心孔的公差带选取过渡配合区间，键槽的对称度公差控制在合理范围内，保证装配后齿轮的径向跳动量满足传动精度要求，不需要额外做动平衡校正就可以直接投入使用，适配常规的圆柱形传动轴安装场景，不需要定制特殊的连接结构，通用互换性较强。

　　在实际设备运行中，这类齿轮通常和同模数的配对齿轮做外啮合传动，传动比稳定，传动效率可以达到98%以上，日常维护只需要定期在齿面涂抹润滑脂，减少齿面磨损即可，不需要复杂的维护保养流程，非常适合结构紧凑、维护空间有限的设备内部传动结构使用。建模过程中对齿形的渐开线轮廓做了精准拟合，齿向方向没有做鼓形修形，因为这类中小模数、低转速的齿轮传动，轴系的变形量极小，不需要修形来补偿偏载，直齿结构也方便采用滚齿、插齿的常规加工工艺生产，加工成本低，量产一致性好，是通用机械传动领域应用最广泛的齿轮结构形式之一。
