内螺纹连接直角回转手动球阀结构

　　在民用给排水、小型化工流体输送、暖通空调循环管路、小型液压站支路等场景中，这类内螺纹手动球阀是应用频次极高的通断控制元件，区别于闸阀、截止阀的升降式密封结构，它依靠带通孔的球体绕阀杆轴线做90度回转，就能完成全开与全关状态的切换，操作行程短，启闭速度快，全开状态下介质流通通道与管道内径几乎一致，流阻极小，不会出现介质在阀腔内部滞留、沉积的问题，尤其适合输送带微小固体颗粒、粘度偏高的流体介质。从结构设计逻辑来看，这款球阀采用两片式阀体拼合结构，阀体两端加工标准内螺纹，可直接与同规格外螺纹管路对接，不需要额外焊接法兰，安装空间占用小，适配DN15到DN50区间的小口径管路改造、小型设备配套需求。

　　球体采用空心穿孔结构，通孔直径与连接管路通径匹配，保证介质流通时无明显缩径，降低管路输送过程中的压力损失；球体与阀体之间的密封采用软质密封座，密封预紧力通过阀体拼合时的压紧量控制，装配时可根据密封材质的压缩率调整拼合螺栓的锁紧力矩，避免过紧导致操作力矩过大、过松出现密封泄漏的问题。阀杆采用下装式结构，从阀体内部向上穿出阀盖，阀杆与阀盖之间设置多级密封填料，即使在带压工况下操作，也不会出现介质沿阀杆间隙外漏的问题，阀杆顶部加工扁方结构，与手柄的安装孔直接配合，通过扁方传递操作扭矩，避免长期操作后出现手柄打滑、空转的问题。

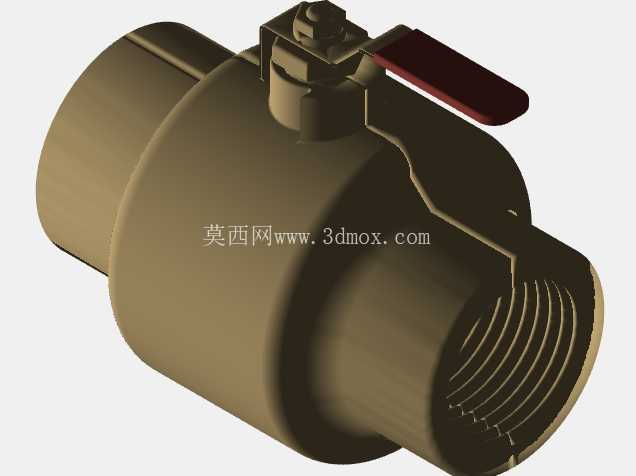

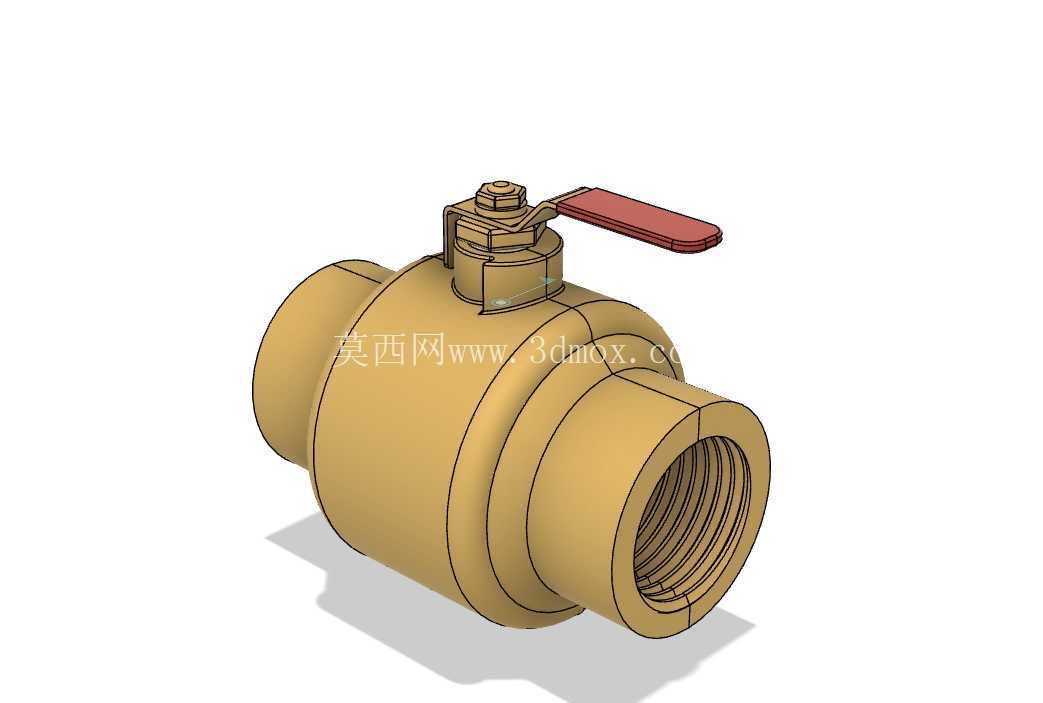

　　手柄采用扁平长杠杆结构，操作力臂长度经过匹配计算，在公称压力范围内，操作人员不需要借助额外工具，徒手就能完成启闭操作，手柄表面做防滑处理，即使手上沾有少量油污、水渍，也能稳定施力；手柄的安装角度与球体通孔方向对应，全开时手柄与管路轴线平行，全关时与管路轴线垂直，现场巡检人员不需要靠近阀体观察阀位，远距离就能判断阀门的开关状态，降低管路运维的辨识成本。从安装边界来看，这款球阀的整体外形为圆柱状主体加顶部手柄的结构，阀体最大外径比连接螺纹的大径大30%左右，安装时只需要在阀体两侧预留出扳手操作的空间，用于拧紧螺纹接头，顶部预留的空间只需要满足手柄90度回转的行程即可，不需要额外预留大尺寸操作空间，非常适合在管路排布密集、安装空间局促的设备内部、管井内部使用。

　　在功能特性上，它只做管路的通断控制使用，不适合做流量调节，因为当球体处于半开半关状态时，高速流动的介质会直接冲刷球体密封面，长期使用会导致密封面冲蚀磨损，出现关闭不严的内漏问题；日常运维时，只需要定期检查阀杆填料处的泄漏情况，如果出现微量渗漏，适当压紧填料压盖的螺母就能消除泄漏，不需要整体拆解阀门，维护成本极低。建模过程中，需要重点控制球体通孔与阀杆扁方的位置度公差，保证手柄的开关位置与球体通孔的角度完全对应；阀体两端内螺纹的同轴度需要控制在0.1mm以内，避免安装后管路出现偏斜，产生额外的装配应力；密封座的安装槽尺寸需要与密封件的尺寸匹配，保证密封件装入后不会出现移位、脱落的问题，同时给球体转动预留合理的间隙，避免卡滞。这类小口径球阀在实际选型时，需要根据输送介质的温度、腐蚀性匹配阀体与密封件的材质，常温清水、压缩空气工况可采用黄铜阀体搭配丁腈橡胶密封，弱腐蚀性介质可采用不锈钢阀体搭配氟橡胶密封，不同材质的结构尺寸完全一致，只需要调整零件材质参数就能完成适配，模型的参数化结构可快速调整通径、连接螺纹规格，衍生出不同参数的同系列产品，缩短同类型产品的设计周期。
