往复式动力传动活塞连杆组件结构设计

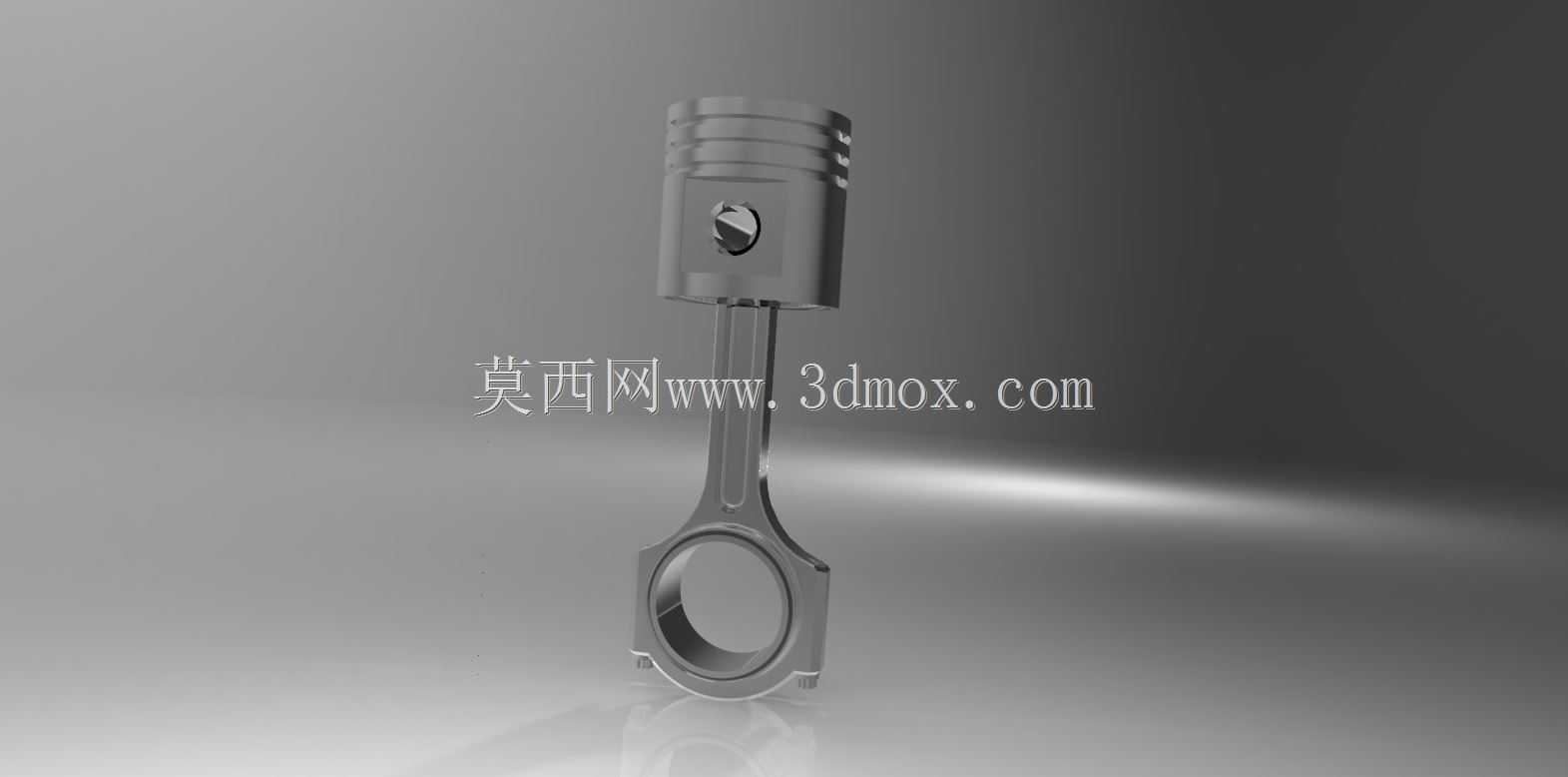

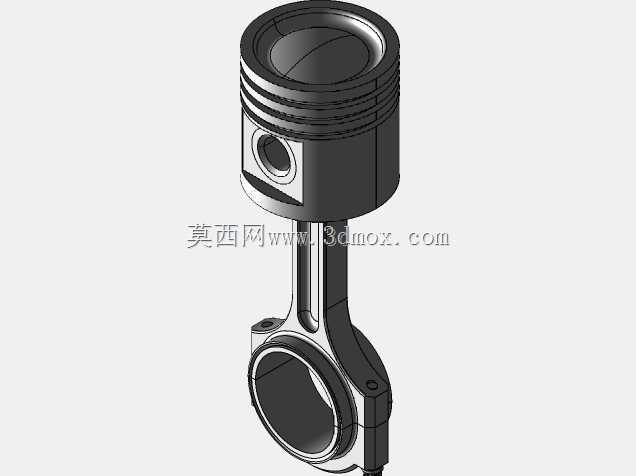

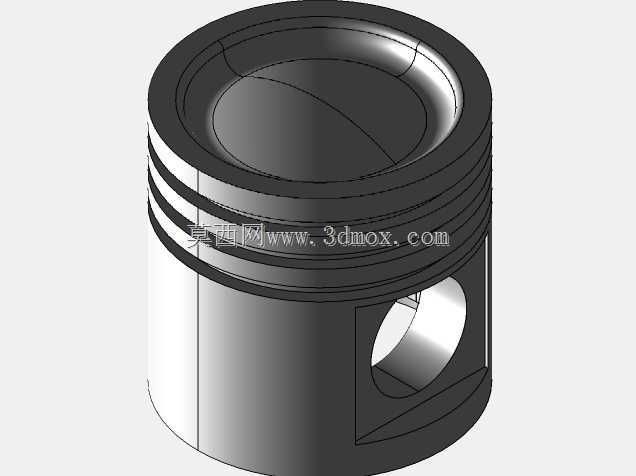

　　这套活塞连杆组件的三维结构，覆盖了往复式动力、流体输送类设备核心运动副的完整设计细节，建模过程完全参照实际量产零部件的装配逻辑搭建，没有做简化的艺术化处理，每一处结构都对应实际加工与装配的工艺要求。从应用场景来看，这类组件是往复式发动机、往复泵、气体压缩机、液压缸气缸等设备的核心运动部件，直接决定设备的动力输出效率、密封可靠性与运行寿命，不同应用场景下的结构细节差异会直接体现在活塞裙部型线、活塞销座加强筋、连杆大头剖分形式这些细节上。

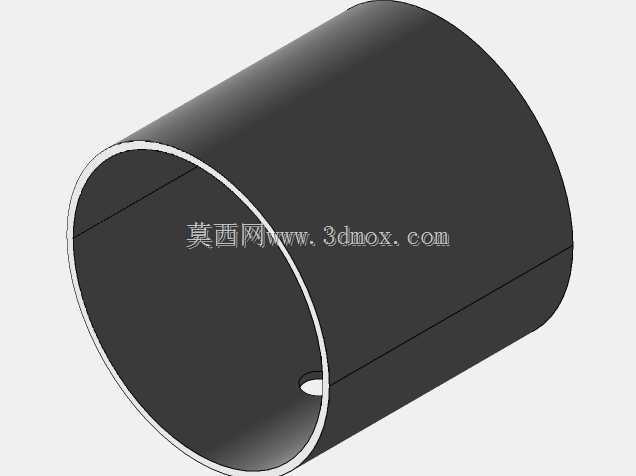

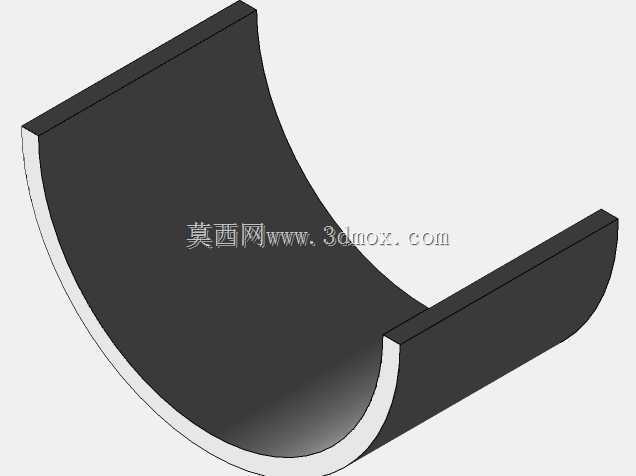

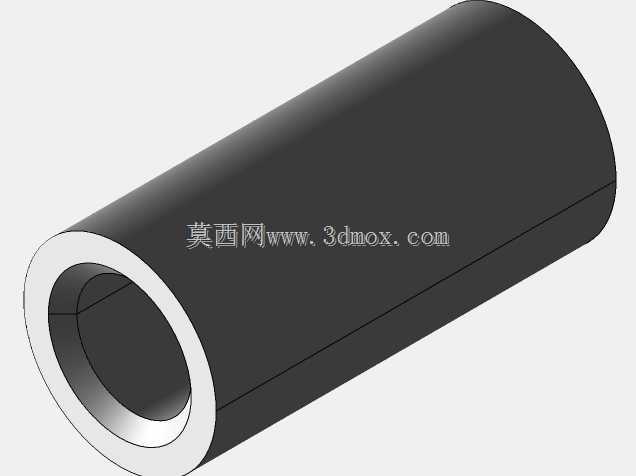

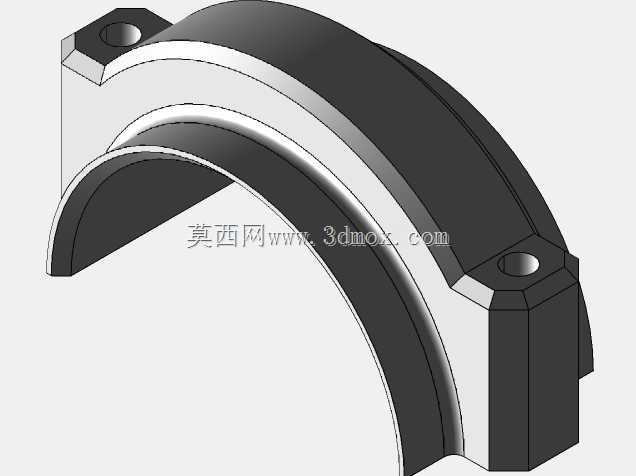

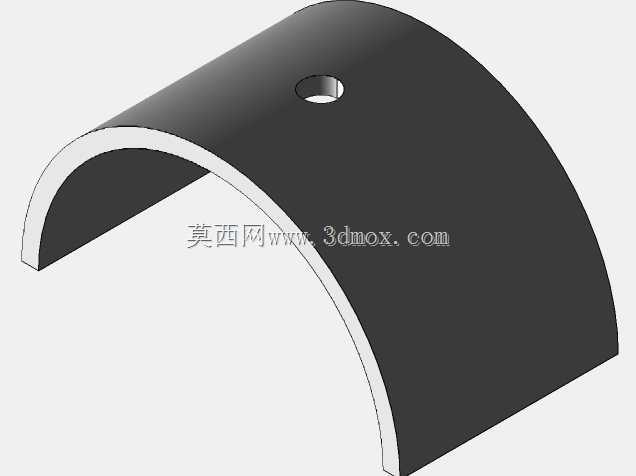

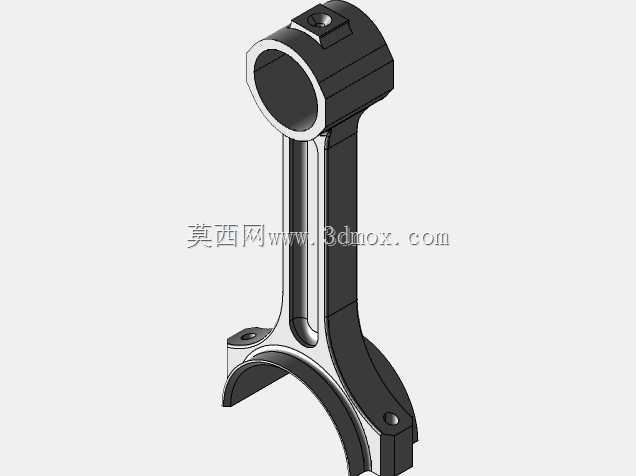

　　设计思路上，首先要匹配对应缸径的安装边界，活塞外径与缸筒内壁的配合间隙需要根据工作介质温度、运行转速区间做预留，活塞头部的环槽结构分别对应气环与油环的安装位，气环负责阻断工作腔的高压介质泄漏，油环则负责刮除缸壁多余的润滑介质，避免介质窜入工作腔或者润滑油过量消耗。活塞销座的位置做了偏心设计，能够抵消活塞换向运行时的敲缸冲击，销孔内部的衬套安装位预留了合适的过盈量，保证活塞销在交变载荷下不会出现松旷。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动的惯量，小头端的衬套安装位与活塞销配合，大头端的剖分结构用于和曲轴曲柄销连接，结合面的定位结构保证装配后连杆孔的圆度不会出现偏差，连杆杆身的过渡圆角全部做了应力释放处理，避免交变载荷下出现应力集中导致的断裂失效。

　　从安装边界来看，活塞的轴向长度需要匹配对应缸体的行程范围，避免活塞运行到上止点时碰撞缸盖，下止点时脱出缸筒工作段；连杆的中心距直接决定曲轴的回转半径，也就是设备的工作行程，大头端的安装孔径需要匹配对应曲轴的曲柄销直径，螺栓安装孔的位置精度直接影响连杆盖的装配定位，整个组件的质量分配做了对称处理，能够降低高速往复运行时的不平衡振动。实际选型参考时，需要根据设备的额定工作压力、运行转速、工作介质特性调整活塞的材质匹配、环组数量以及连杆的强度参数，这套三维模型完整还原了各部件的装配间隙、配合关系，能够直接用于运动仿真、干涉检查以及后续的工程图导出，也可以作为同类部件改型设计的基础参照，帮助结构设计人员快速完成方案迭代，避免从零开始建模时遗漏关键的工艺结构与装配细节。
