管道节流调节用蝶形控制组件结构设计

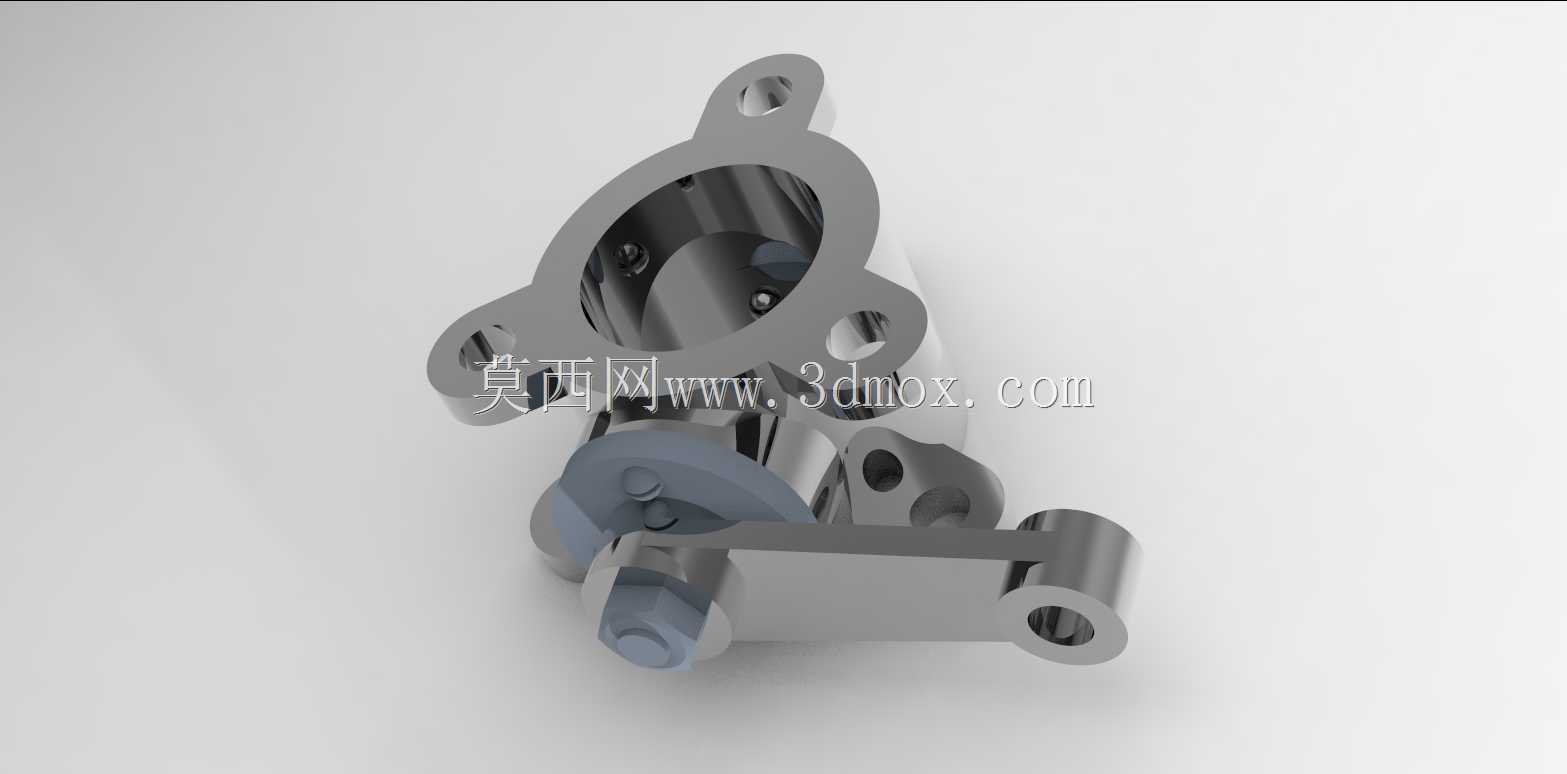

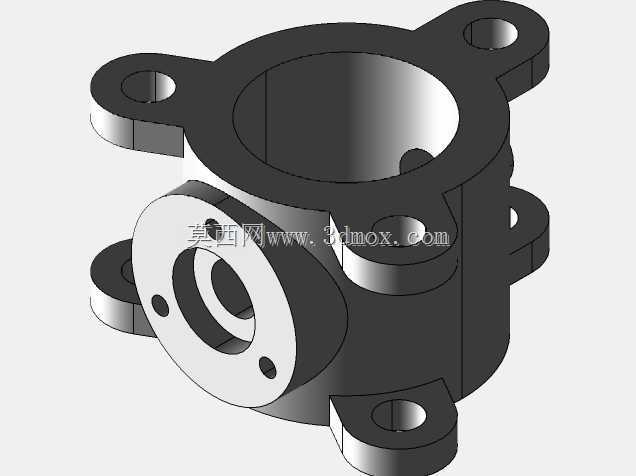

　　在空间受限的流体管路布设场景中，常规闸阀、截止阀往往因安装长度过大、启闭行程长难以适配紧凑布局需求，这类蝶形控制组件正是针对这类工况开发的管路控制元件。从实际应用场景来看，这类组件常被集成在小型液压站油路、洁净流体输送支管、紧凑型工艺设备的流体控制回路中，既可以承担全开全关的通断控制功能，也可通过阀瓣的角度调整实现管路节流，精准调节管路内的流体流量与压力参数。和同通径的闸阀相比，该类组件的整体轴向安装尺寸仅为闸阀的三分之一左右，法兰连接耳座采用三耳均布设计，安装时无需预留过大的操作空间，螺栓穿装时可从三个方向对位，适配狭窄安装位的装配需求。

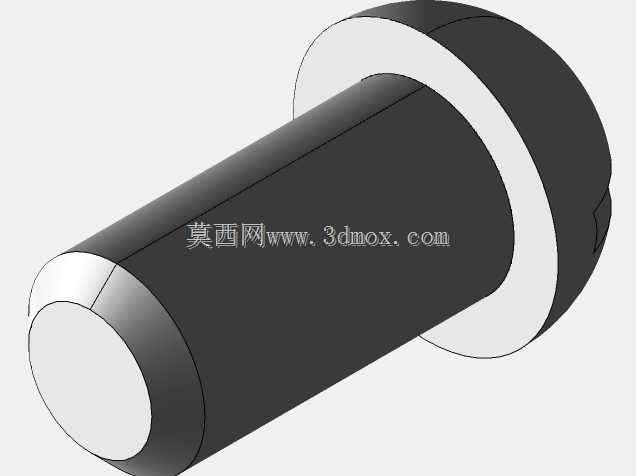

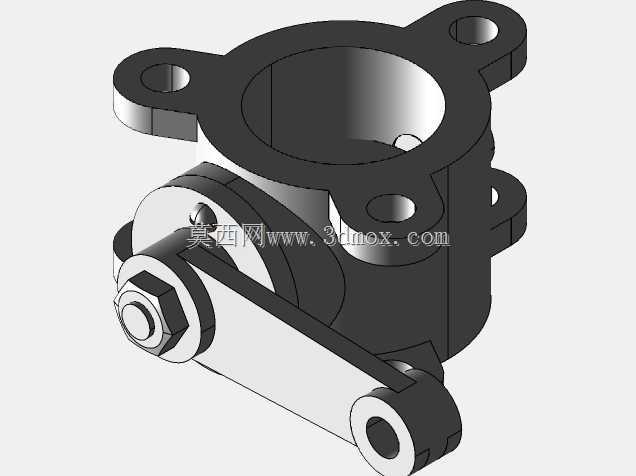

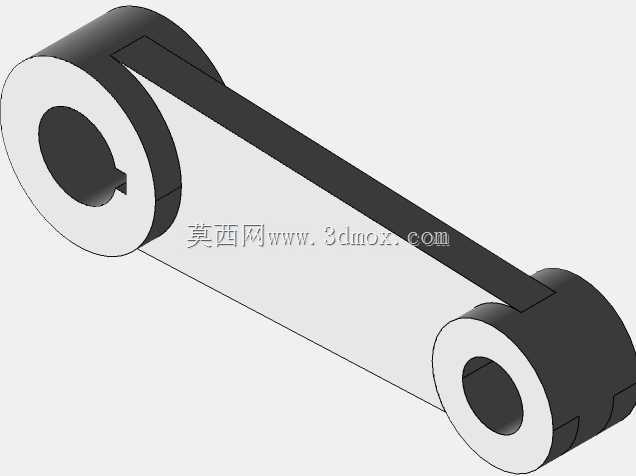

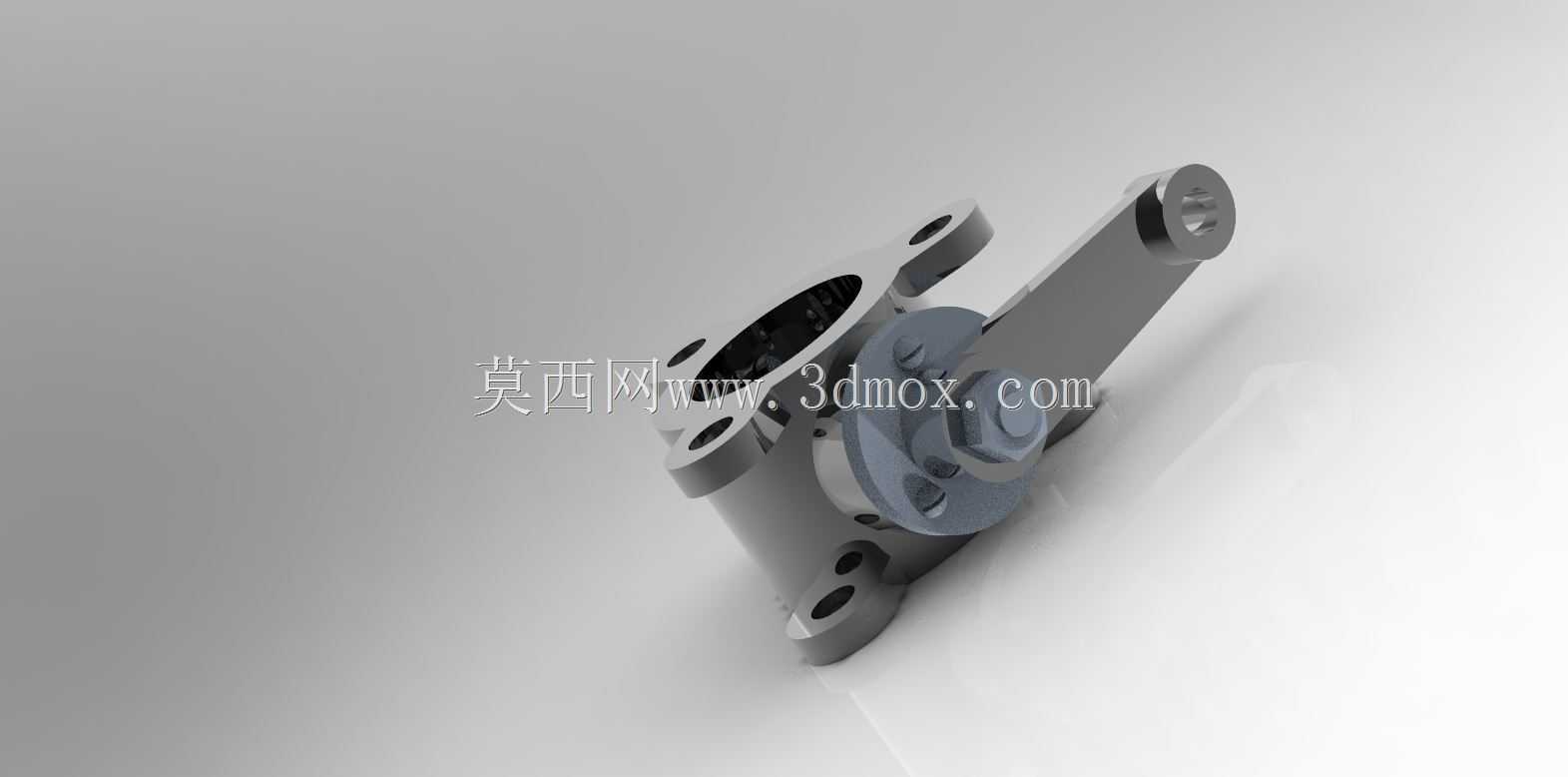

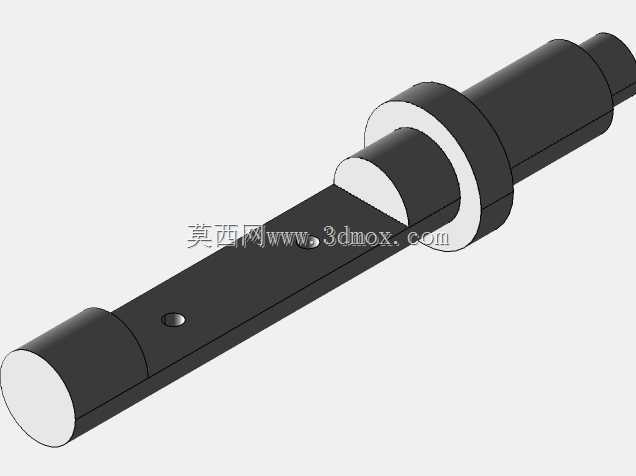

　　从结构设计思路来看，组件采用阀瓣与转轴一体化的装配逻辑，转轴两端通过衬套支撑在阀体内腔，避免阀瓣启闭过程中出现径向窜动，密封面采用锥面配合形式，在全关位置可实现可靠的流体截断，减少内漏风险。驱动摇臂与转轴采用扁位定位配合，传递扭矩时无相对滑动，外置的连接耳位可适配手动手柄、气动执行器等多种驱动部件，无需额外改造即可匹配不同自动化程度的控制需求。从流体通过特性来看，阀瓣在全开状态下的流阻系数远低于同通径闸阀，流体通过时的压力损失更小，可有效降低管路输送过程中的动力损耗，尤其适合对管路压损有严格要求的低压流体输送回路。

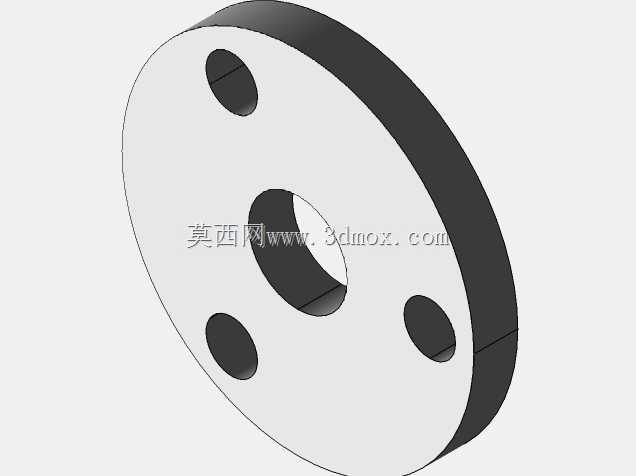

　　设计过程中对阀瓣的转动行程做了机械限位，避免启闭过位导致的密封面损伤，各运动副之间预留了合理的配合间隙，可适配一定温度范围内的流体介质工况，不会因热胀冷缩出现卡滞问题。组件的所有连接部位均采用可拆卸式装配结构，后期维护时可快速拆解更换密封件或磨损部件，无需整体切割管路即可完成检修作业，大幅降低运维成本。在安装边界上，法兰连接面的密封槽尺寸符合常规管路法兰的适配标准，可直接与同压力等级的标准管路法兰配对安装，无需额外加工过渡连接件，摇臂的转动范围未超出阀体最大外轮廓，安装时无需为驱动部件预留额外的避让空间，进一步压缩了整体安装所需的空间尺寸。
