双轴承支撑转轴组件结构设计

　　在各类需要旋转动力传递的机电设备内部，轴系的支撑稳定性直接决定了整机的运行精度与使用寿命，双轴承支撑结构是轴系设计中应用极为广泛的成熟方案，这套组件的核心作用就是为外壳内部的可旋转轴提供稳定的径向与轴向约束，避免转轴在高速旋转或者承受变载荷时出现径向跳动、轴向窜动超差的问题。从实际应用场景来看，这类双轴承组件常见于小型动力输出单元、精密传动机构、小型泵阀驱动端、电工设备的动力传动段，尤其是在对轴系回转精度有一定要求、同时安装空间相对紧凑的场合，这种集成式的双轴承支撑结构能够大幅简化外壳的加工难度，不需要在壳体上分别加工两个轴承安装位，只需要将整个轴承组件作为一个独立模块装配到壳体预留的安装腔体内即可，有效降低了壳体的加工精度要求，也减少了总装环节的装配调整工作量。

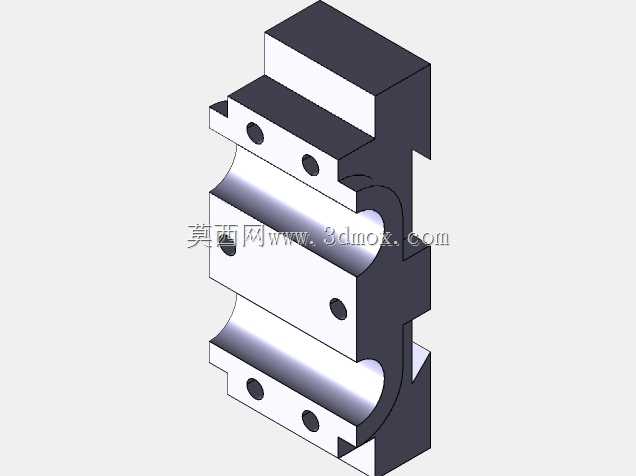

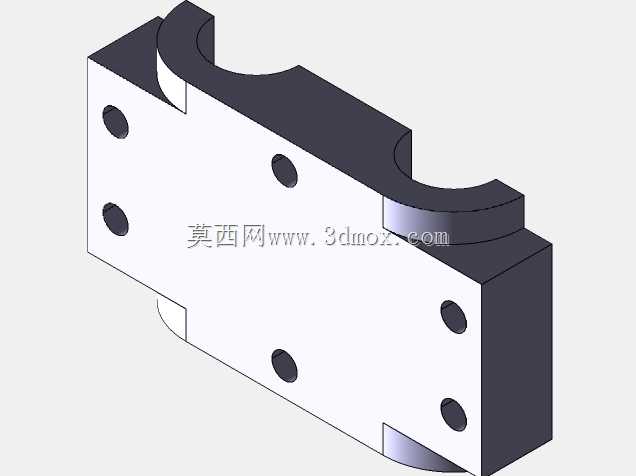

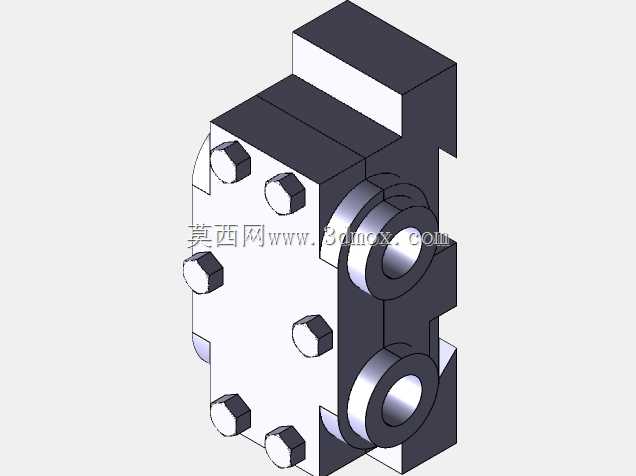

　　从功能特性上看，这套组件采用两个轴承沿轴向间隔布置的结构形式，两个轴承的内圈与转轴过盈配合，外圈则与组件的本体基座过渡配合，这种跨距布置的方式能够有效提升轴系的支撑刚度，相比单轴承支撑结构，它可以承受更大的径向载荷，同时也能平衡一定的轴向力，避免转轴在受载时出现悬臂挠曲变形。组件本体采用块状集成式结构，侧面布置有一圈紧固螺栓孔，用于将整个轴承组件固定在设备外壳的安装端面上，螺栓孔的位置度经过设计校核，能够保证装配后轴承孔的轴线与壳体内部的传动轴线保持同轴，不会出现装配错位导致的轴承别劲、运转卡滞问题。组件上伸出的两个同轴轴承安装孔，分别对应转轴的两个支撑点位，孔的端面设计有轴承定位台阶，能够限制轴承外圈的轴向位置，装配时只需要将轴承压入到台阶面即可完成轴向定位，不需要额外加装挡圈或者调整垫片来控制轴承游隙，对于批量装配的场景来说，这种设计能够大幅提升装配效率，降低对装配工人技术水平的依赖。

　　从设计思路层面分析，这套结构采用模块化设计理念，将原本需要分散布置的两个轴承、轴承座、密封端面、连接法兰整合为一个独立的功能部件，在设计阶段就完成了轴承跨距的优化、安装孔位的匹配、载荷路径的规划，使用者在进行整机设计时，不需要单独计算两个轴承的安装位置、配合公差，只需要按照组件的安装边界预留对应的安装空间与连接孔位，就可以直接选用这套组件完成轴系的支撑设计，有效缩短了整机的研发周期。在外形尺寸与安装边界方面，组件整体为近似方形的块状结构，整体轮廓没有突出的尖锐结构，所有边角都做了工艺倒角处理，方便装配时的对位导入，也避免安装过程中划伤操作人员。组件的安装端面为精加工平面，平面度控制在合理范围内，能够保证与壳体安装面贴合紧密，不会出现缝隙导致的润滑油渗漏或者粉尘进入轴承内部的问题。侧面的螺栓连接孔采用沉孔设计，螺栓装配后头部不会突出组件表面，不会与周边的其他零部件产生运动干涉。两个轴承孔的轴线与安装端面保持垂直，垂直度公差经过严格控制，能够保证转轴装配后与安装端面的垂直度要求，避免转轴运转时出现端面跳动超差的问题。

　　在实际工程应用中，这类双轴承组件还可以根据使用场景的不同，在轴承外侧加装密封件，防止设备内部的润滑油泄漏，同时阻挡外部环境中的粉尘、水汽进入轴承滚道，延长轴承的使用寿命。组件的本体材质通常选用铸铁或者铝合金，铸铁材质的本体具备更好的减震性能，适合在有振动冲击的工况下使用，铝合金材质的本体重量更轻，适合对整机重量有严格要求的便携设备或者移动设备上使用。轴承的选型可以根据实际载荷大小、转速高低进行匹配，轻载高速场景可以选用深沟球轴承，重载场景可以选用圆柱滚子轴承，组件的轴承安装孔尺寸可以根据所选轴承的外径进行适配，具备较强的通用性。在装配流程上，首先需要将两个轴承分别压入组件本体的两个轴承孔内，保证轴承外圈与孔位贴合到位，然后将转轴穿过两个轴承的内圈，完成轴系的组装，最后通过侧面的连接螺栓将整个组件固定到设备壳体上，整个装配过程不需要复杂的专用工装，普通的压装工具与扭力扳手即可完成作业，维护保养时也可以直接将整个组件拆下，更换内部磨损的轴承或者直接更换整个组件，大幅降低了设备的后期维护成本与停机时间。对于结构设计从业者来说，这类模块化的支撑组件设计思路具备很强的参考价值，在进行小型传动设备设计时，可以优先考虑将功能关联的零件整合为独立模块，既能够降低整机的装配难度，也能提升设备的可维护性，同时模块化的部件也更容易形成标准化的选型库，在后续的同类产品设计中直接复用，减少重复设计的工作量。
