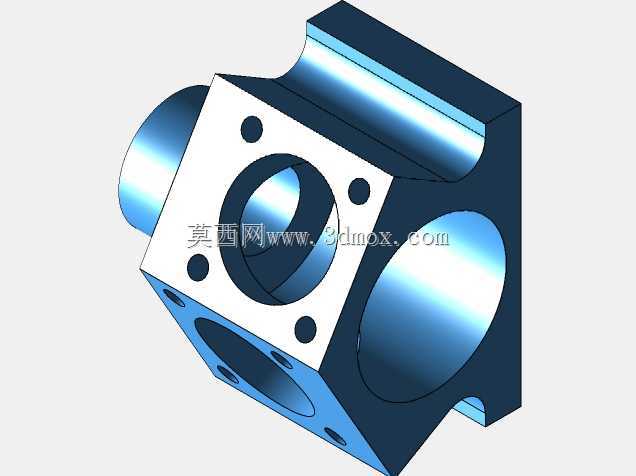

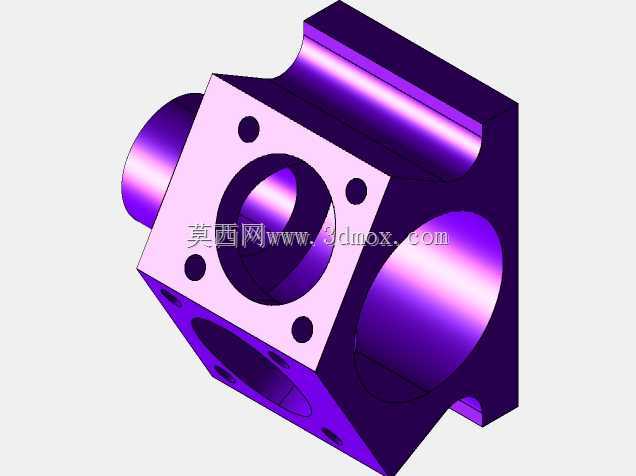

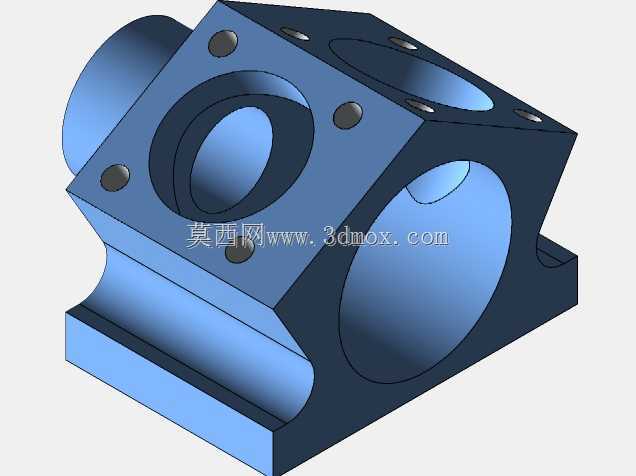

迷你曲柄箱体结构三维设计

　　该迷你曲柄箱作为减压阀配套的核心传动承载构件，主要应用在小通径工业减压阀、小型流体压力调控回路的传动端，承担曲柄转轴的定位支撑、内部传动空间密封、外部管路与安装基面的连接适配作用。从结构设计逻辑来看，整体采用斜置多通腔体布局，主体为一体化铸造成型的中空壳体，三个方向的贯通内孔分别对应曲柄输入轴、压力反馈阀芯、输出调节杆的装配空间，各孔位端面均预留了螺栓沉孔，用于安装端盖、密封压盖以及外接管路法兰，沉孔的位置度公差控制在0.05mm以内，保证装配后各传动件的同轴度要求，避免运行过程中出现卡滞、偏磨问题。

　　壳体底部设置了一体化的安装定位基面，基面带有弧形让位槽，既可以适配弧形安装面的贴合要求，也能减少加工面的面积，降低平面加工的成本与精度控制难度，安装基面的螺栓孔位按照通用减压阀的安装接口尺寸设计，可直接适配现有同规格减压阀的安装基座，无需额外加工转接板。设计过程中优先考虑了腔体的壁厚均匀性，整体壁厚控制在6-8mm区间，在螺栓连接位、轴孔支撑位做了局部加厚处理，既保证壳体承受1.6MPa额定工作压力时的结构强度，也避免壁厚差异过大导致铸造过程中出现缩孔、应力集中等缺陷。各贯通孔的端口处均设计了密封槽位，可适配O型密封圈的安装，保证腔体内部的传动空间与流体通道完全隔离，避免流体介质渗入传动区域造成零件锈蚀、润滑失效。

　　从安装边界来看，该曲柄箱的整体外接轮廓尺寸适配DN25-DN40通径的减压阀安装空间，侧向伸出的轴套结构长度控制在35mm以内，不会超出常规减压阀组的安装预留空间，顶部的斜置安装面可直接适配调节手柄的安装角度，操作时无需额外设计转接支架，符合现场手动调节的操作人机工程要求。在实际工况应用中，该结构可承受最高120℃的介质温度，适配水、压缩空气、低粘度液压油等常规流体介质的减压阀传动需求，各连接面的密封设计可满足长期无泄漏运行要求，内部腔体的空间预留足够容纳曲柄、连杆等传动零件的运动行程，不会出现运动干涉问题。
