减压阀配套钣金防护外壳结构设计

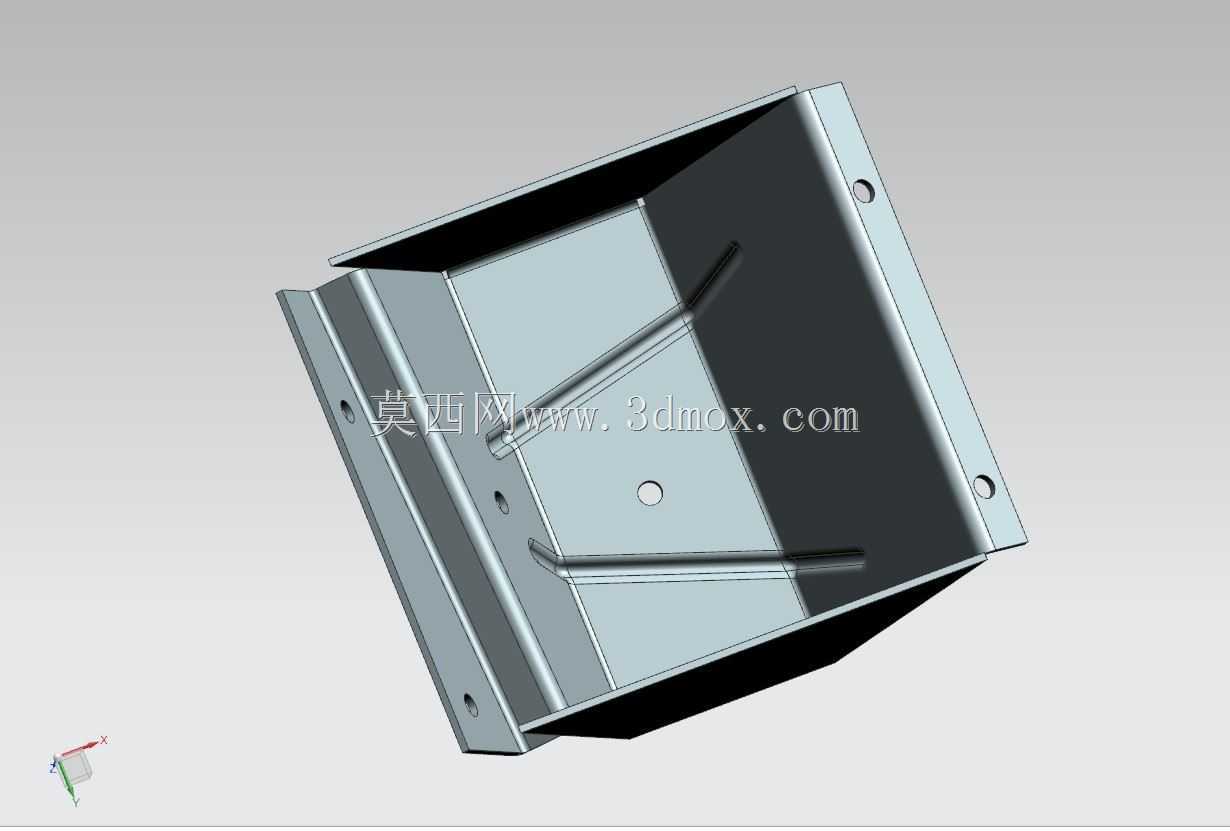

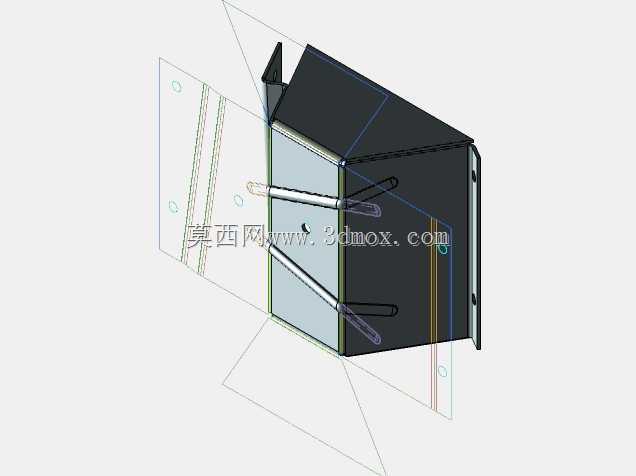

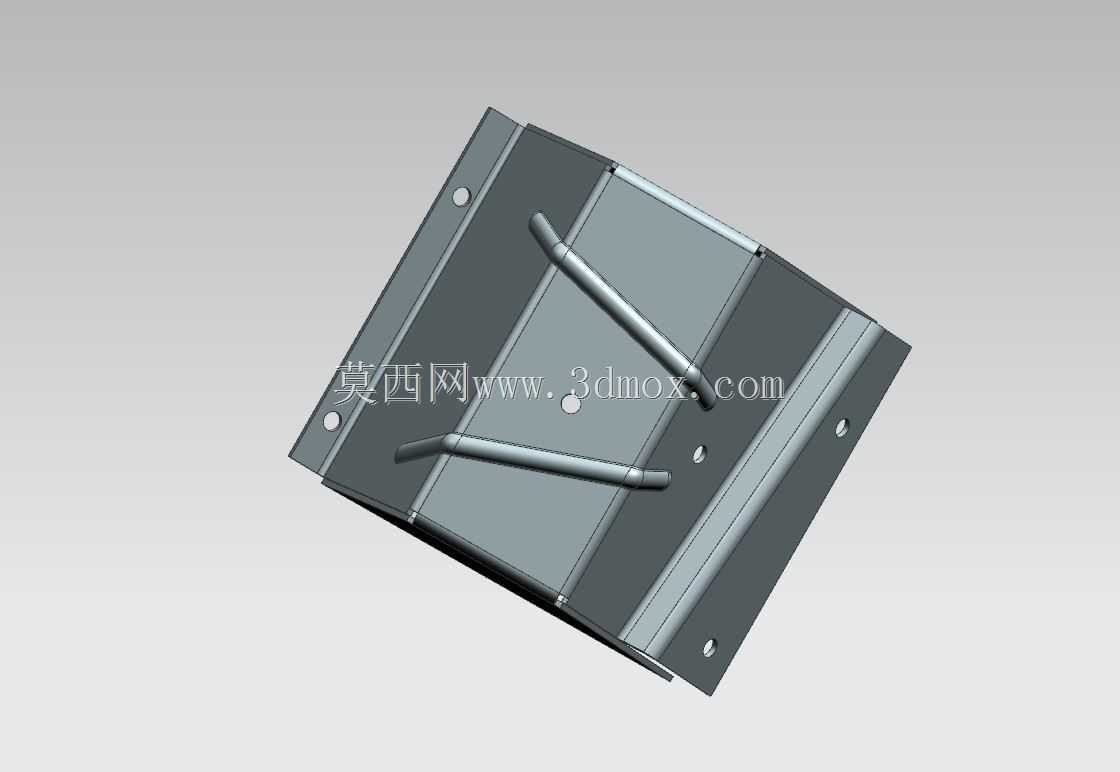

　　这款钣金外壳是减压阀配套的外部防护结构件，主要应用在工业流体管路系统中，覆盖在减压阀核心调压组件外侧，既可以隔绝车间内的粉尘、切削液飞溅对阀体内精密调压部件的侵蚀，也能避免现场运维人员误触碰调压结构导致的压力参数偏移，同时对阀体内部易损的密封组件形成物理防护，降低外力磕碰造成的阀体损坏概率。从结构设计逻辑来看，整体采用折弯加冲压加强筋的钣金工艺成型，没有多余的拼接焊缝，减少了加工工序的同时也提升了壳体整体的结构刚性，壳体表面的两道凸起加强筋沿着壳体斜面分布，能够在不增加板材厚度的前提下，提升壳体侧面的抗形变能力，避免管路运行过程中产生的振动导致壳体出现共振变形。

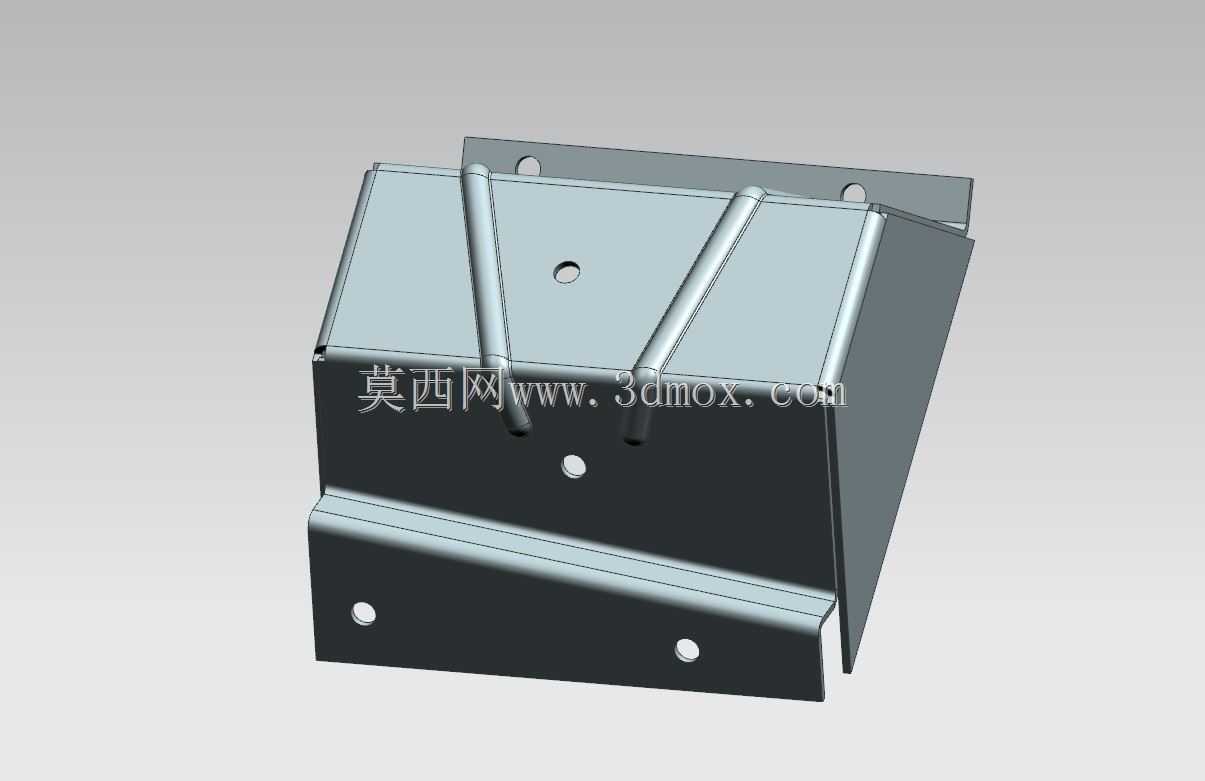

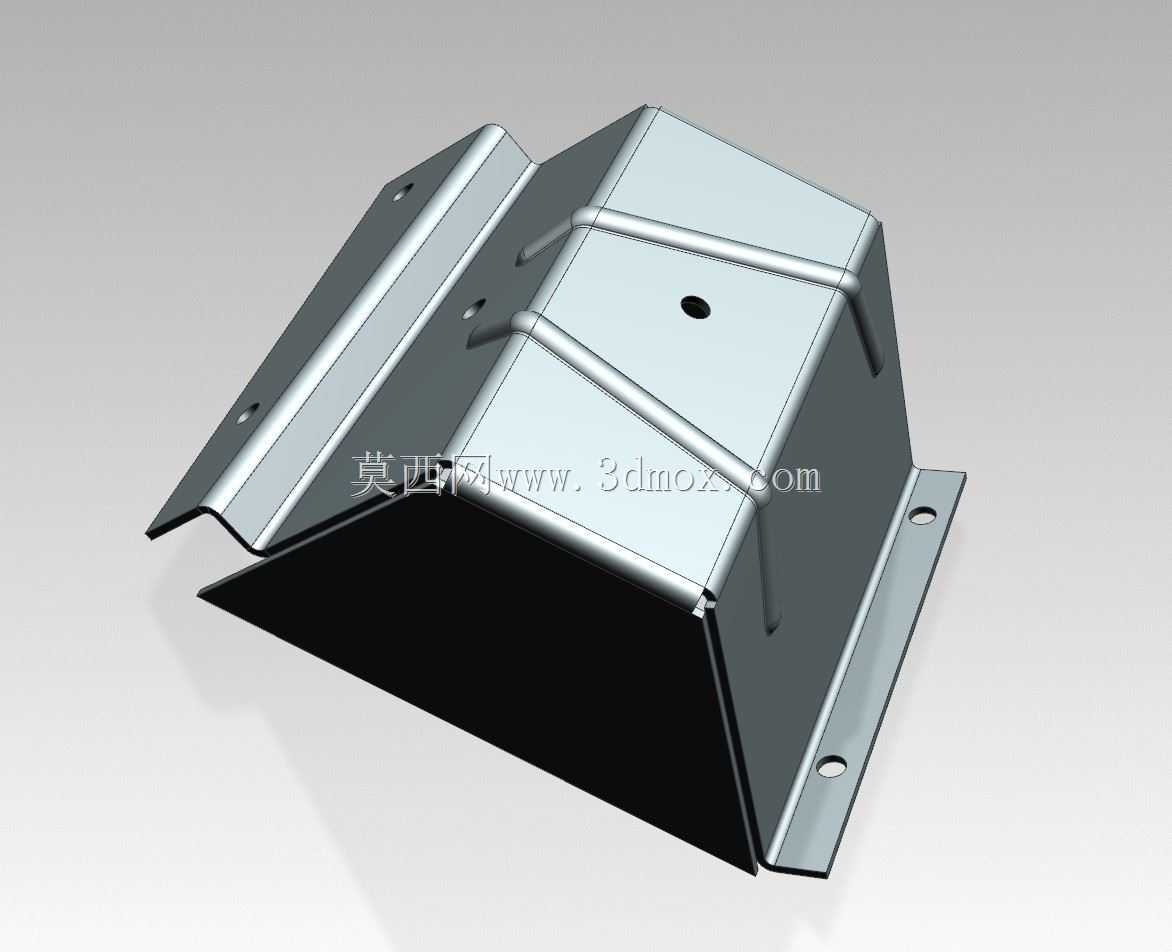

　　安装边界上，壳体两侧延伸出带安装孔的固定支耳，支耳的开孔位置匹配减压阀阀体上的预装螺孔定位尺寸，安装时不需要额外制作转接支架，直接通过螺栓即可完成壳体与阀体的固定，支耳的折弯角度经过适配，安装后壳体与阀体核心部件之间预留有均匀的间隙，不会干涉阀体内阀芯的动作行程，也不会影响阀体表面的散热。壳体顶面预留的小孔是调压旋钮的避让位，安装完成后调压旋钮可以从该孔位露出，不需要拆卸外壳即可完成现场压力参数的调校，壳体底部的敞口结构完全贴合减压阀的安装基座轮廓，装配后边缘缝隙均匀，能够有效阻挡大颗粒杂物进入阀体安装缝隙。

　　在实际管路布设场景中，这类外壳常配套用在压缩空气管路、低压输水输油管路的减压阀组上，尤其是在机加工车间、自动化生产线的气源处理单元中，这类钣金外壳的防护作用尤为明显，能够大幅降低复杂工况下减压阀的非故障损坏率，延长调压组件的维护周期。设计过程中充分考虑了钣金加工的工艺性，所有折弯处的圆角都匹配常规钣金折弯刀具的R角参数，不需要定制特殊刀具即可完成加工，加强筋的冲压深度控制在常规冲压设备的行程范围内，量产时的加工良率更高，支耳上的安装孔采用冲孔工艺一次成型，孔位精度能够满足装配时的定位要求，不需要后续二次钻孔修正。
