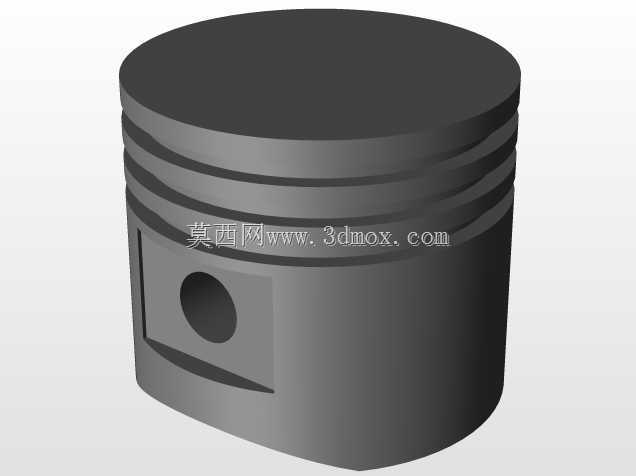

减压阀配套活塞结构三维设计模型

　　在减压阀的压力调节回路里，活塞是直接承接介质压力、实现阀口开度动态调整的核心运动件，同时这类结构也广泛适配往复式动力机械、容积式泵类、气体压缩设备的气缸腔体，承担腔室分隔、压力传递、动密封配合的关键作用。从实际工况适配角度看，该活塞的外圆柱面预留了多道环槽结构，用于安装密封环与导向环，既能够在往复直线运动过程中阻隔高压侧与低压侧的介质串流，保证气密封性能达标，也能为活塞的轴向运动提供径向支撑，避免运动过程中出现偏磨、卡滞的问题。

　　活塞侧部开设的销孔结构，用于连接传动销，将外部驱动力或者介质压力产生的推力传递到联动机构上，销孔周边做了局部加厚处理，能够分散销孔配合面的接触应力，避免长期交变载荷作用下出现应力开裂的失效问题。设计过程中，首先要匹配对应减压阀的阀腔内径尺寸，活塞的外径与腔体内壁的配合间隙需要控制在合理范围，间隙过大会导致密封失效、压力调节精度不足，间隙过小则会增大运动阻力，在介质温度变化出现热胀时容易引发卡阻。活塞的轴向长度需要结合阀腔的运动行程确定，要保证活塞在全行程运动范围内，密封环始终不脱离腔体内壁的导向面，避免出现密封侧漏。

　　活塞底部的型面做了适配流道的弧面处理，能够减少介质流经活塞端面时的紊流冲击，降低压力波动带来的活塞振动，提升压力调节过程的稳定性。从安装边界来看，活塞装入阀腔时需要依次套装密封元件，销孔与传动销的配合采用过渡配合，既保证传动过程无旷量，也方便后期维护拆解。这类活塞的材质选型通常根据介质特性确定，适配压缩空气、液压油等常规介质时多采用铝合金或者耐磨铸铁，在保证结构强度的同时降低运动件的重量，减少往复运动的惯性冲击，提升调压响应速度。

　　在建模过程中，环槽的宽度、深度尺寸需要严格匹配标准密封件的规格，槽口的倒角处理要避免锐边切割密封元件，延长密封件的使用寿命；销孔的位置度公差需要严格控制，保证活塞运动过程中受力均匀，避免出现侧向力加剧磨损的问题。
