蛋糕托盘塑料注塑模具结构设计

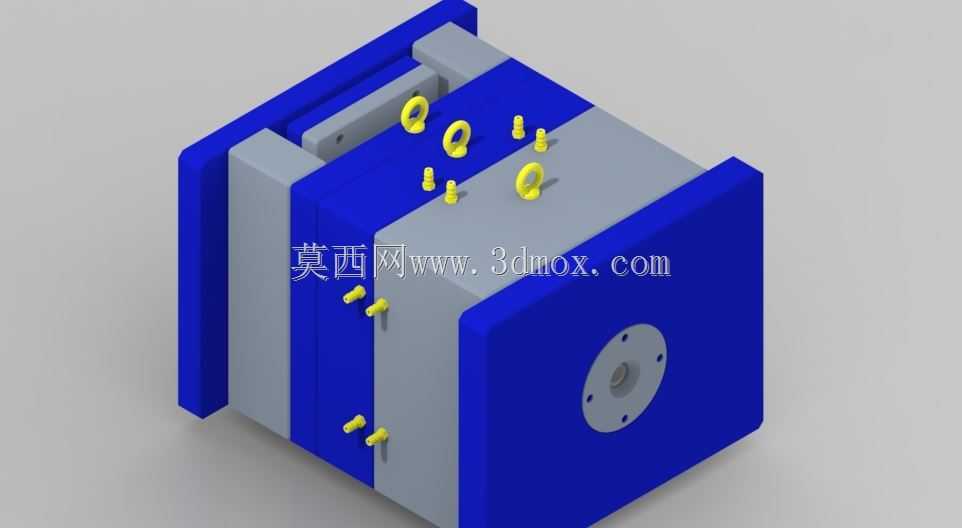

　　这套模具针对食品包装领域常用的塑料蛋糕托盘成型需求开发，核心服务于一次性食品包装制品的批量注塑生产场景，适配快餐、烘焙包装生产线的配套制品供应环节，可直接安装在对应吨位的卧式注塑机上完成连续生产作业。从结构设计逻辑来看，模具采用两板模标准模架布局，分型面设置在托盘制品的最大轮廓边界处，开模过程中可自动拉断点浇口凝料，无需人工额外修剪浇口，适配高速自动化注塑生产的节拍要求。型腔部分采用整体式镶拼结构，成型区域对应蛋糕托盘的承托曲面与边缘加强筋结构，表面做镜面抛光处理，保证成型后托盘表面无划痕、无熔接痕，满足食品接触级制品的外观要求。

　　冷却回路采用随形排布设计，在型腔、型芯内部均匀布置循环水道，进出水口设置在模具非操作侧的安装端面，可直接对接注塑机的冷却系统，将成型周期内的模温波动控制在合理区间，减少制品翘曲变形风险。顶出机构采用顶针+推板组合顶出方式，针对托盘边缘薄壁区域设置扁顶针，中心承托区域采用推板整体顶出，避免顶出过程中制品出现顶白、变形问题，保证脱模后制品的尺寸精度。导向定位系统采用精密导柱导套配合，在模具四角设置标准导柱，同时在型腔周边增设零度精定位块，抵消注塑过程中产生的侧向胀型力，保证合模精度，减少飞边产生。

　　安装边界方面，模具的长宽尺寸适配常规200吨级注塑机的拉杆间距，定位圈尺寸、浇口套球面半径均符合行业通用安装标准，锁模孔位置可直接匹配注塑机模板的T型槽布局，无需额外加工转接板即可完成上机安装。模具上的紧固螺钉、吊环孔均按标准规格设置，日常拆装维护可使用通用工装完成，针对易磨损的导套、顶针部件采用标准件设计，损坏后可直接快速更换，减少生产线停机维护时间。从成型工艺适配性来看，这套模具可适配PP、食品级PS等常用包装塑料的注塑成型参数，排气槽开设在分型面的熔体最后填充位置，深度控制在塑料溢边值以下，既保证型腔内气体顺利排出，又不会产生飞边缺陷。
