可加工方形孔的专用切削钻头结构

　　在常规金属切削加工场景里，圆孔加工是钻削工序最常见的加工需求，但部分机械装配场景中，方孔结构具备更好的周向防转特性，比如阀杆连接、异形紧固件安装、定位销孔配合等工况，都需要在工件上加工出规整的方形通孔或盲孔，常规的麻花钻只能完成圆孔钻削，后续还需要依靠插削、拉削或者电火花工序完成方孔成型，工序流转多、装夹找正成本高，对于小批量修配、现场抢修类场景来说，加工效率很难满足需求。这款方孔切削刀具的设计，就是针对这类非圆钻削场景开发的专用切削结构，打破了传统钻头只能加工回转轮廓孔的限制。

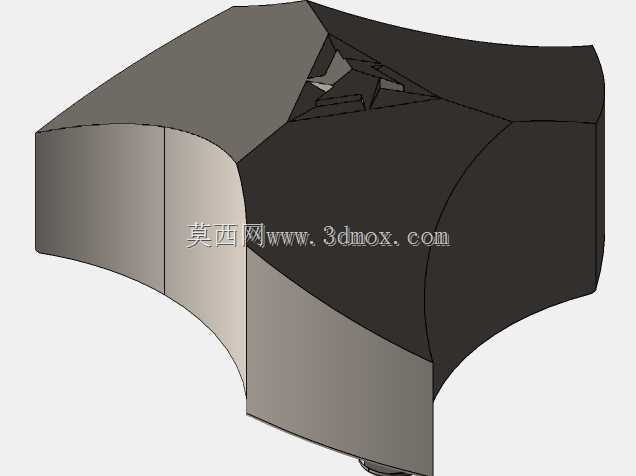

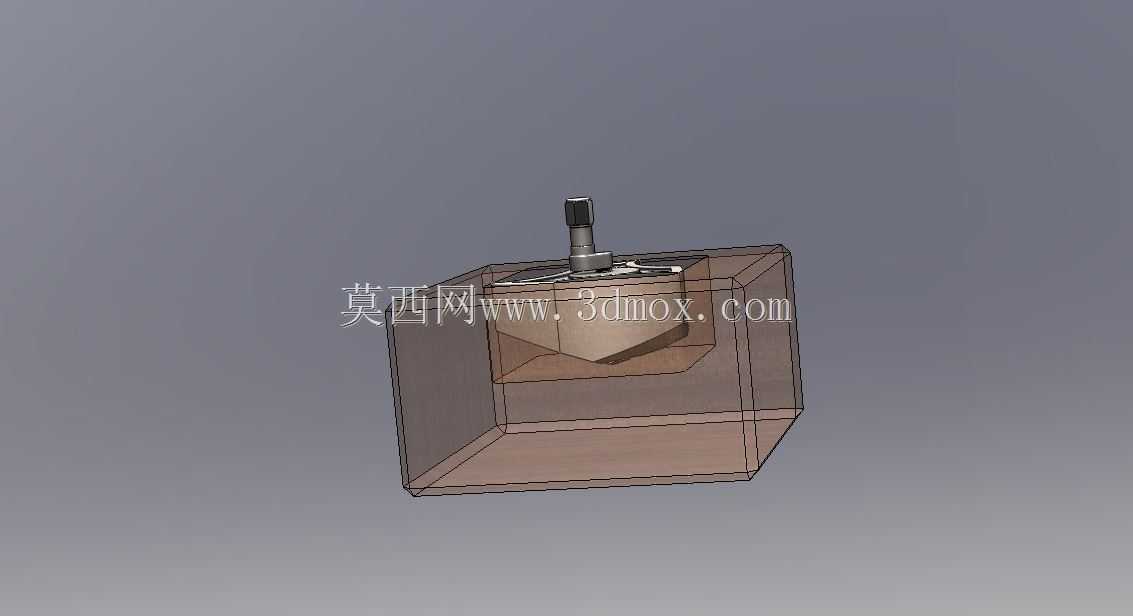

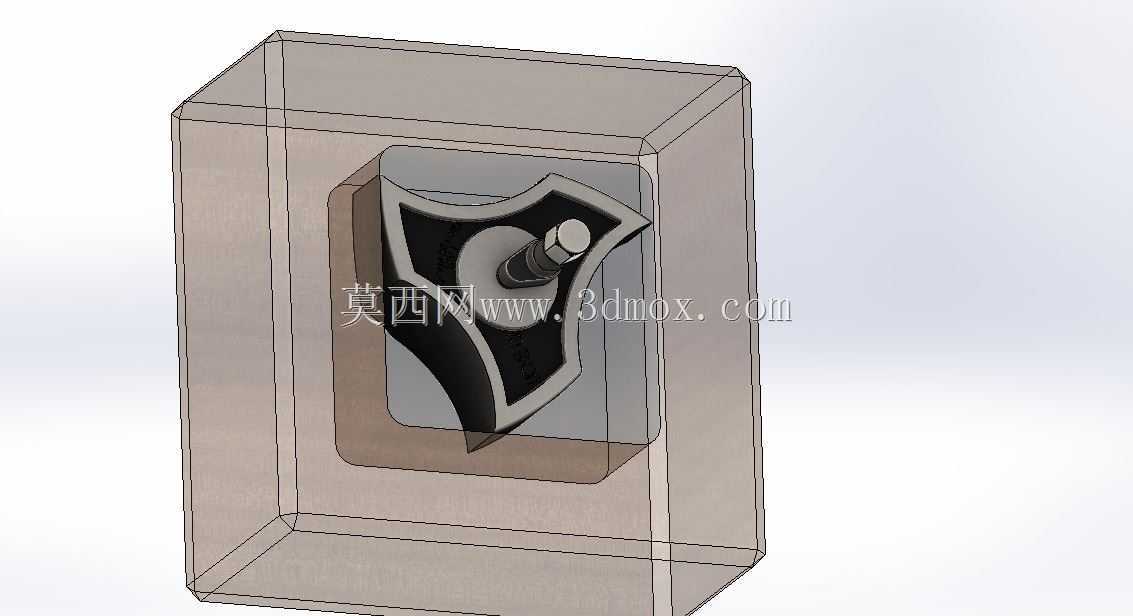

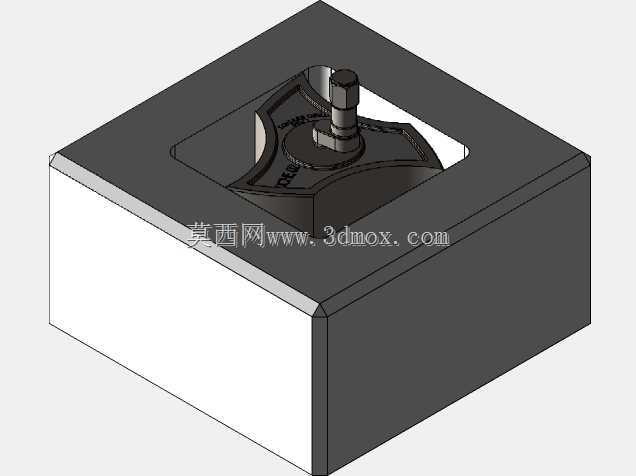

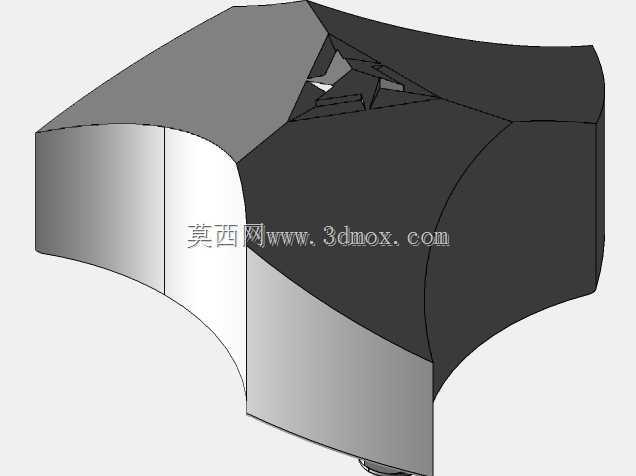

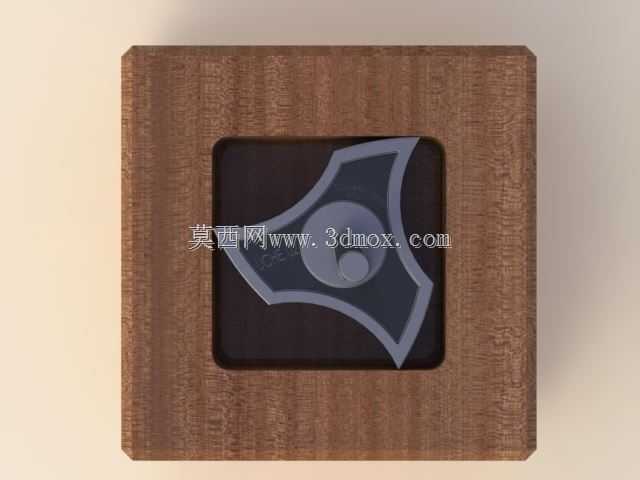

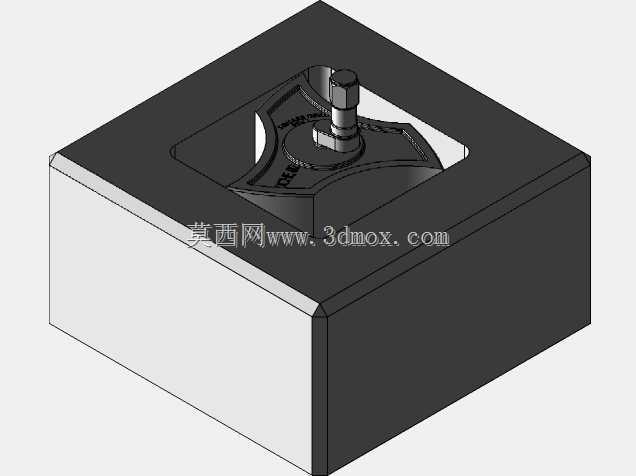

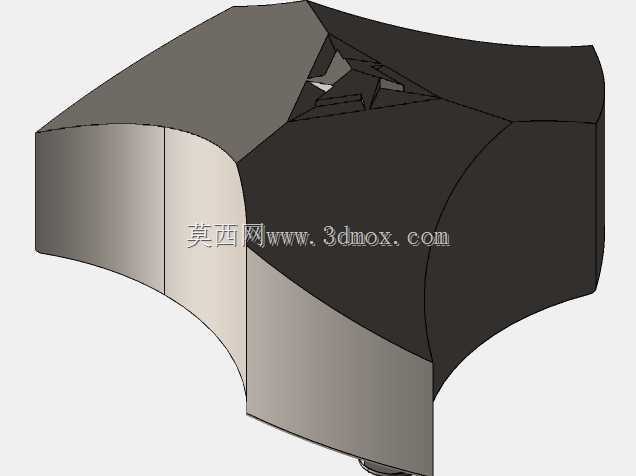

　　从结构设计逻辑来看，这款刀具没有采用常规钻头的等直径螺旋切削刃布局，而是采用了非圆轨迹的切削刃排布，刀体主体的轮廓适配方孔的成型轨迹，顶部的夹持段采用标准的六角柄结构，能够直接适配常规的钻夹头、磁力钻或者台钻的装夹接口，不需要额外定制专用夹具，安装边界和同等柄径的常规钻头保持一致，不需要对现有加工设备的装夹结构做改造，就能直接投入使用。刀体的切削部分做了三段式的刃口分布，靠近中心的位置是定心切削刃，负责钻削初始阶段的定位，避免钻孔初始阶段的滑移偏斜，外围的三个弧形切削刃按照定宽的方孔轨迹做偏心排布，在钻床主轴回转的过程中，刃口的运动包络线刚好形成标准的方形轮廓，不需要额外的轨迹插补，依靠普通钻床的定轴回转就能完成方孔的钻削成型。

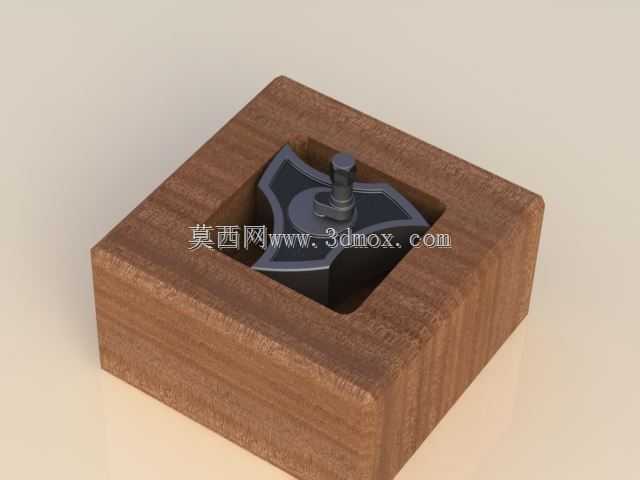

　　在实际使用场景中，这款刀具可以覆盖薄板金属、工程塑料、软质有色金属的方孔加工作业，相比传统的方孔加工工艺，不需要预制底孔，一次进给就能完成方孔的成型加工，对于设备维修、工装夹具制作、小型五金件加工的场景来说，能够大幅减少工序周转的时间。刀体的排屑槽采用了大角度的开放式设计，钻削过程中产生的切屑能够顺着槽型顺利排出，不会因为切屑堵塞在孔内造成刃口崩损或者孔壁拉伤。刀具的安装定位基准和常规钻头保持统一，操作人员不需要额外学习操作逻辑，按照普通钻头的装夹、对中、进给流程操作即可，适配现场加工的操作习惯。

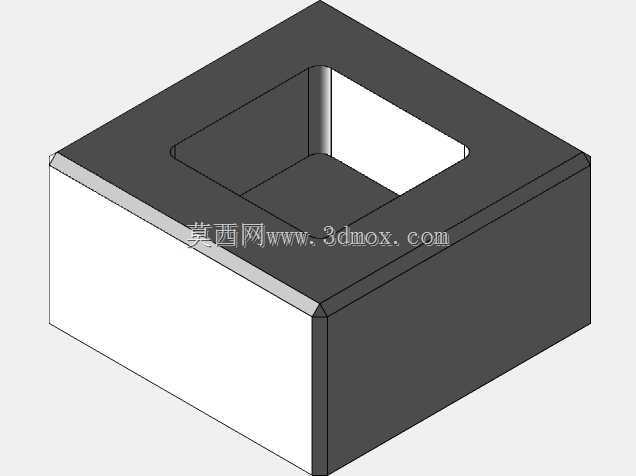

　　刃口的后角做了差异化设计，中心部位的后角稍大，减少轴向进给的阻力，外围成型刃的后角控制在合理区间，保证刃口强度的同时，减少刃口和孔壁的摩擦，提升方孔内壁的加工光洁度，加工完成的方孔轮廓度能够满足常规装配的公差要求，不需要额外的修锉工序就能直接完成方头零件的装配配合。
