减压阀配套叉形铰接连接构件设计

　　该构件属于减压阀调压执行端的配套连接零件，主要应用在工业管路调压阀组、小型气动减压回路、流体输送调压终端的机械联动环节，承担阀杆行程传递、手动调节力矩传导的核心作用，在减压阀需要手动微调输出压力、或者联动外置限位机构的场景下，该零件通过自身的铰接结构将调节动作转化为阀瓣的精准位移，避免调节过程中出现卡滞、偏载导致的压力输出波动。从结构设计逻辑来看，零件主体采用带轴孔的圆柱基座搭配叉形拨爪的组合构型，圆柱基座的内孔用于和减压阀的调节转轴过盈配合，轴侧预留的小孔为锁紧销安装位，可在装配完成后穿入定位销防止转轴与基座发生相对转动，杜绝长期调节过程中出现的松旷问题。

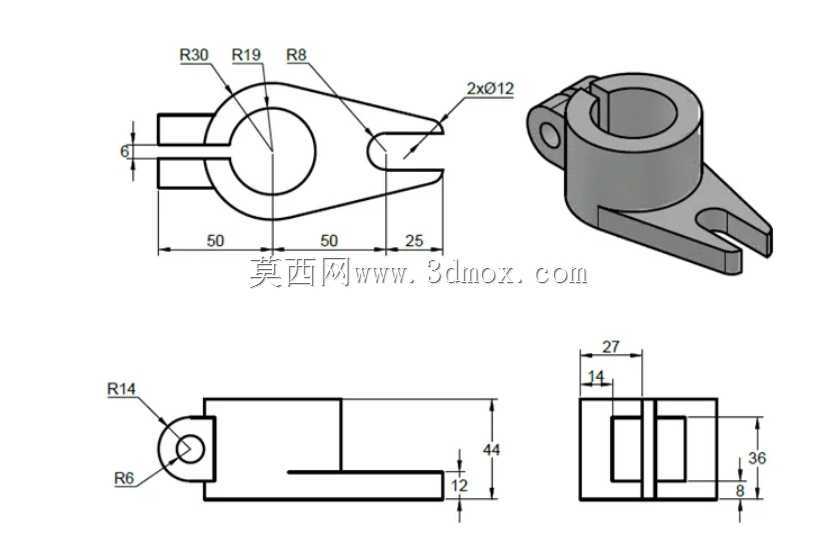

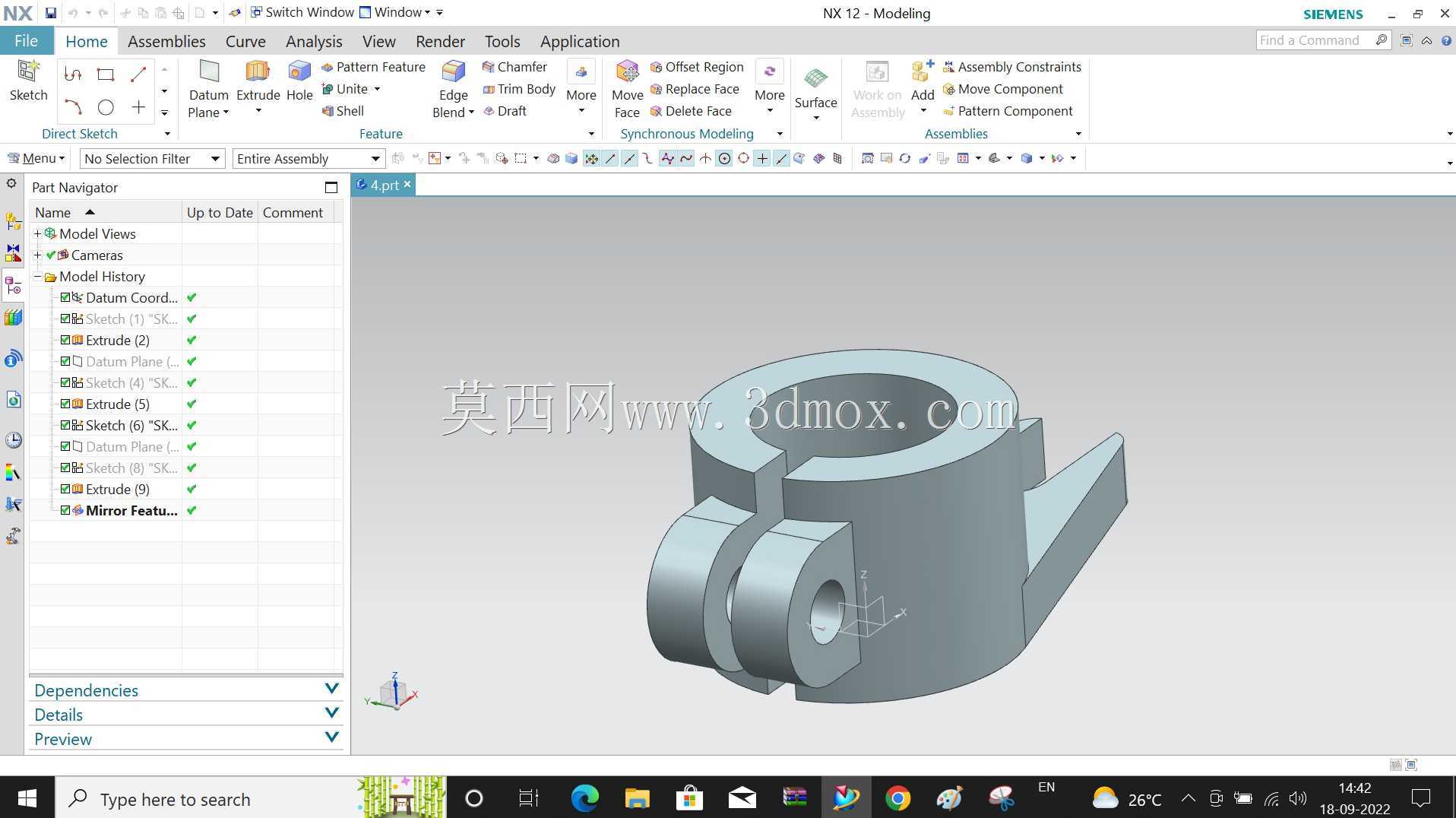

　　叉形拨爪端的开口槽用于卡接外部调节拨杆或者反馈联动杆，槽端的两个小孔为铰接销轴安装位，可实现小角度范围内的摆动传动，避免联动过程中出现运动干涉。从尺寸边界来看，零件整体沿转轴中心向拨爪端的总长度为75mm，圆柱基座的外圆弧半径为30mm，拨爪末端的圆弧过渡为R8，靠近转轴侧的外轮廓为R19，叉形开口端的宽度方向尺寸为25mm，基座侧的铰接耳外圆弧为R14，根部过渡圆角R6可有效降低应力集中，避免反复扳动调节时出现根部断裂。

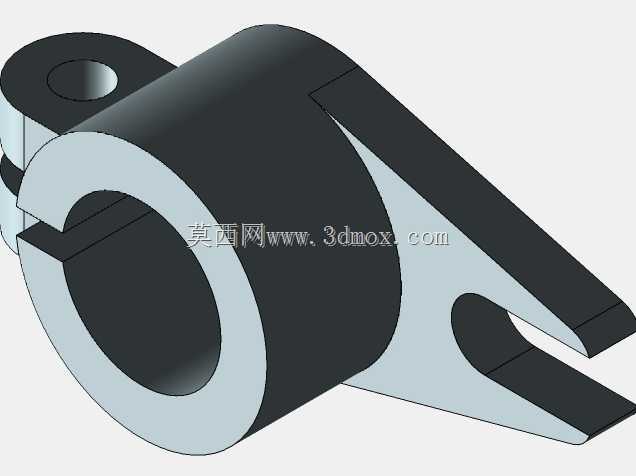

　　零件的厚度方向总尺寸为44mm，拨爪部分的厚度为12mm，叉形槽的内部宽度为14mm，槽深方向的尺寸为27mm，槽底到零件背面的距离为8mm，拨爪外侧到安装基准面的高度为36mm，所有尺寸公差均按照IT7级配合精度设计，转轴孔的表面粗糙度要求达到Ra1.6，保证与阀杆配合的同轴度，铰接销孔的粗糙度要求为Ra3.2，满足销轴转动的顺滑度要求。设计过程中特意将叉形拨爪的受力面做了加厚处理，同时在基座与拨爪的连接位置做了圆弧过渡，没有采用直角结构，就是考虑到手动调压时可能出现的过载扳动情况，提升零件的抗扭强度。零件左侧伸出的定位凸台宽度为6mm，用于装配时的周向定位，可快速对准阀杆上的定位平面，降低装配时的找正难度。

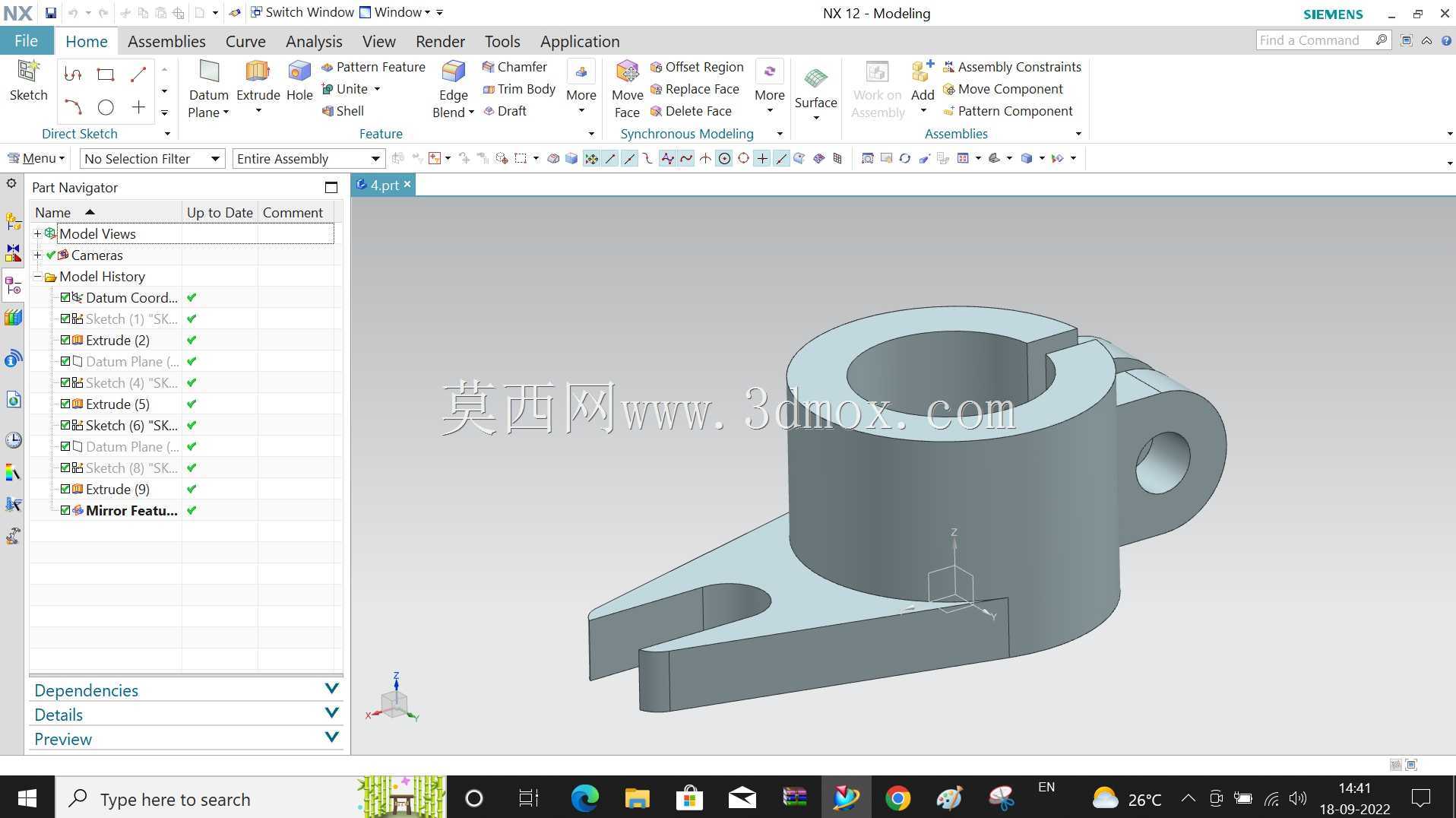

　　在实际管路安装场景中，该零件不需要额外的固定支架，直接套装在减压阀的调节轴上即可，整体占用的安装空间极小，不会和阀组周边的管路接头、压力表安装位产生干涉，适配通径15到25mm的小型直动式减压阀的调节机构改造或者备件替换，其结构的通用性较强，只需要调整转轴孔的直径就可以适配不同规格的减压阀产品。建模过程中优先保证各圆弧面的相切连续性，避免出现建模棱角导致的实际加工应力集中，所有的安装孔位都做了同轴度约束，保证装配后转动灵活无卡滞。
