NX练习用带斜切圆角块体结构

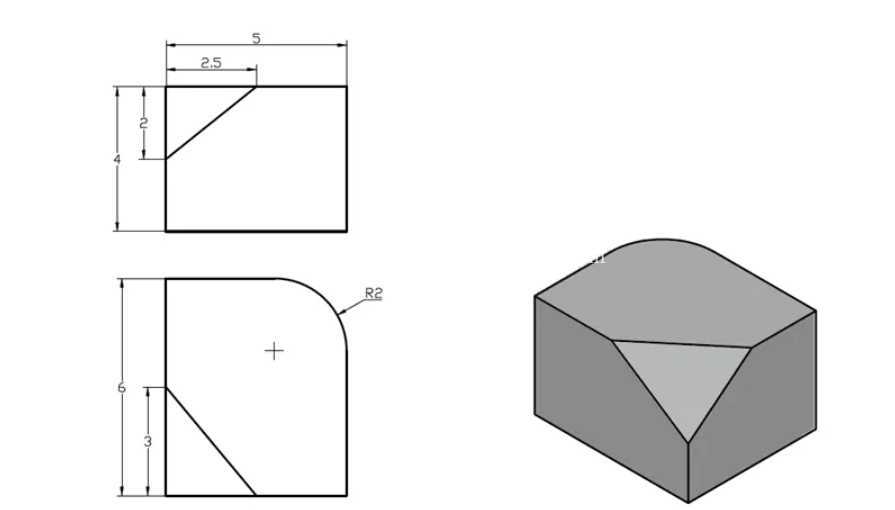

　　这类带斜切与圆角特征的块体结构，常作为三维建模入门阶段的典型练习载体，也可作为机械结构中定位块、过渡连接块的基础构型参考，在工装夹具的定位支撑、小型设备的安装基座、电子元器件的固定垫块等场景中都能见到类似结构的实际应用。从结构功能来看，该块体的主体为规整立方体，其中一个棱边做了R2的外圆角过渡，能够避免尖锐棱边带来的应力集中问题，同时在装配过程中减少棱边刮擦配合零件表面的风险，也能降低操作人员被锐边划伤的概率；块体正面的斜切面是该结构的核心特征，斜切位置从侧边距底边4mm处延伸至顶面距侧边2.5mm处，整体块体的长度方向尺寸为5mm，高度方向总尺寸为6mm，斜切下方保留的竖直段高度为3mm，这类斜切结构通常用于实现两个垂直安装面之间的过渡导向，或是为相邻零件的安装预留避让空间，避免装配时出现结构干涉。

　　在设计思路上，这类结构的建模逻辑遵循从基础基体到附加特征的递进顺序，首先绘制5mm×6mm的矩形截面拉伸得到基础块体，之后通过草图绘制斜切轮廓，使用拉伸切除命令去除多余材料形成斜切面，最后对指定棱边执行R2的圆角命令完成过渡处理，整个建模过程重点练习草图尺寸约束、特征切除、圆角添加等基础操作，同时帮助建模者建立尺寸基准的概念——所有形位尺寸均以块体的底边与左侧边作为基准进行标注，确保加工时的尺寸链清晰，不会出现基准不统一导致的加工误差。

　　从安装边界来看，该块体的底面与右侧面为规整平面，可作为安装基准面与其他构件贴合，安装时需注意斜切面与圆角面均为非安装面，不能作为定位基准使用，若作为实际零件使用，需在基准面上加工对应的安装孔位，孔位的中心距需避开斜切区域的材料去除部分，保证安装孔的有效壁厚满足强度要求。在实际工程应用中，这类小型块体结构常采用铝合金或工程塑料加工，铝合金材质的块体可用于工装夹具的定位支撑，承受一定的装夹压力而不变形，工程塑料材质的块体则多用于电子设备内部的绝缘支撑，避免电路短路风险；圆角特征的设置除了降低应力集中，还能在零件搬运、装配过程中减少磕碰损伤，提升零件的外观质感与使用安全性。

　　建模过程中需要特别注意斜切面的尺寸约束准确性，若斜切的起点或终点尺寸出现偏差，会直接导致后续装配时的避让空间不足，或是与相邻零件的配合面出现错位；圆角特征的添加顺序也会影响最终的建模效果，通常在切除特征完成后再添加圆角，避免圆角特征被后续切除操作破坏，保证圆角面的光滑过渡。这类练习模型虽然结构简单，却涵盖了三维建模中最常用的基础操作与工程设计思维，能够帮助初学者快速掌握从二维草图到三维实体的转化逻辑，理解尺寸基准、特征顺序、工艺性结构等工程设计中的核心要点，为后续复杂零件的建模打下坚实基础。
