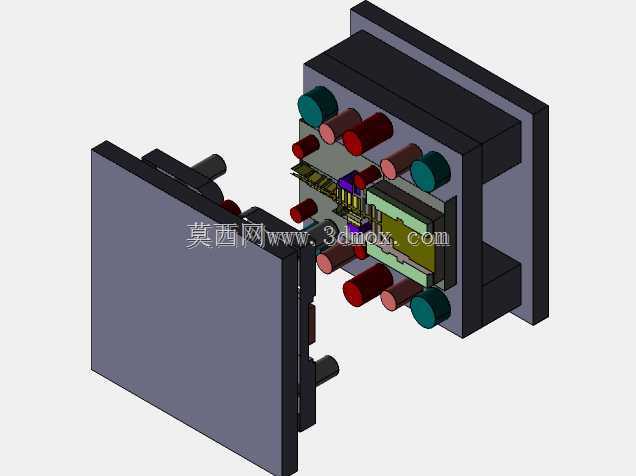

十工位级进冲压成型模具结构

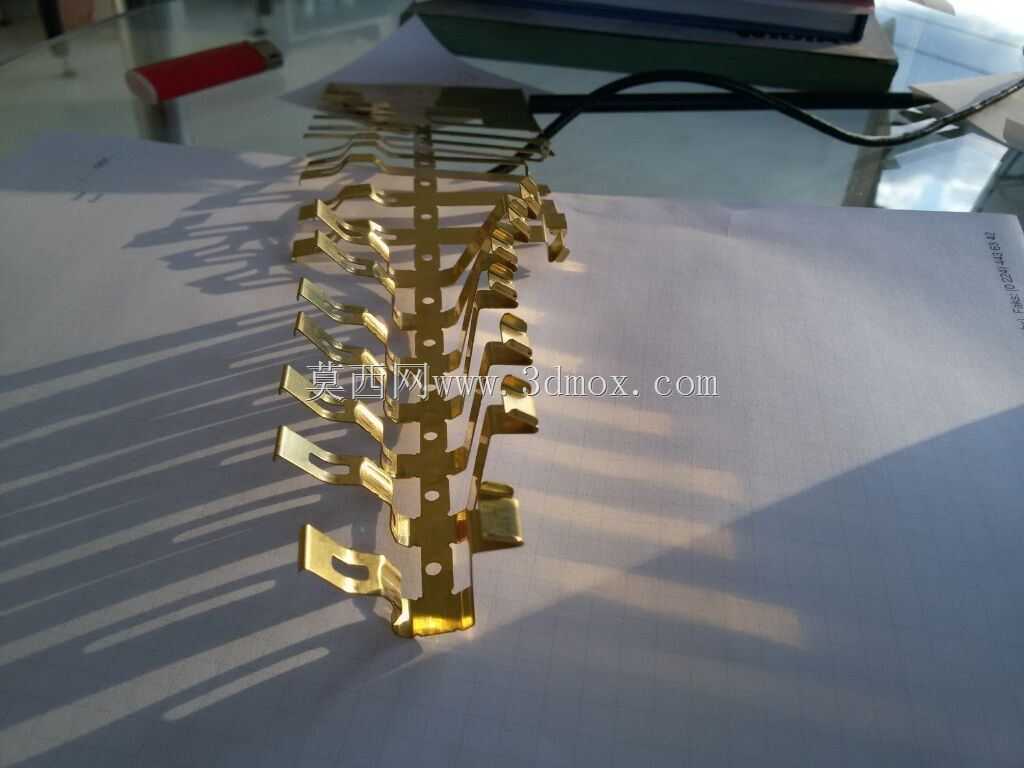

　　这套多工位级进冲压结构，主要面向薄金属带料的连续冲压成型场景，适配减压阀类五金零部件的批量生产工序，可在单台压力机的单次行程内，同步完成多道连续冲压作业，替代传统单工序模需要多台设备、多次定位装夹的生产模式，能大幅提升小尺寸精密五金件的生产一致性与加工效率。整套模具采用顺送料排布逻辑，沿带料送进方向依次排布冲裁、折弯、成型、精整、分离工位，各工位的工序步距经过严格核算，保证带料在送进过程中载体连接稳定，不会出现料带变形、工位偏移的问题，同时各凸模与凹模的安装位置预留了足够的修模余量，方便后续量产过程中对易磨损刃口进行补焊、研磨维护。

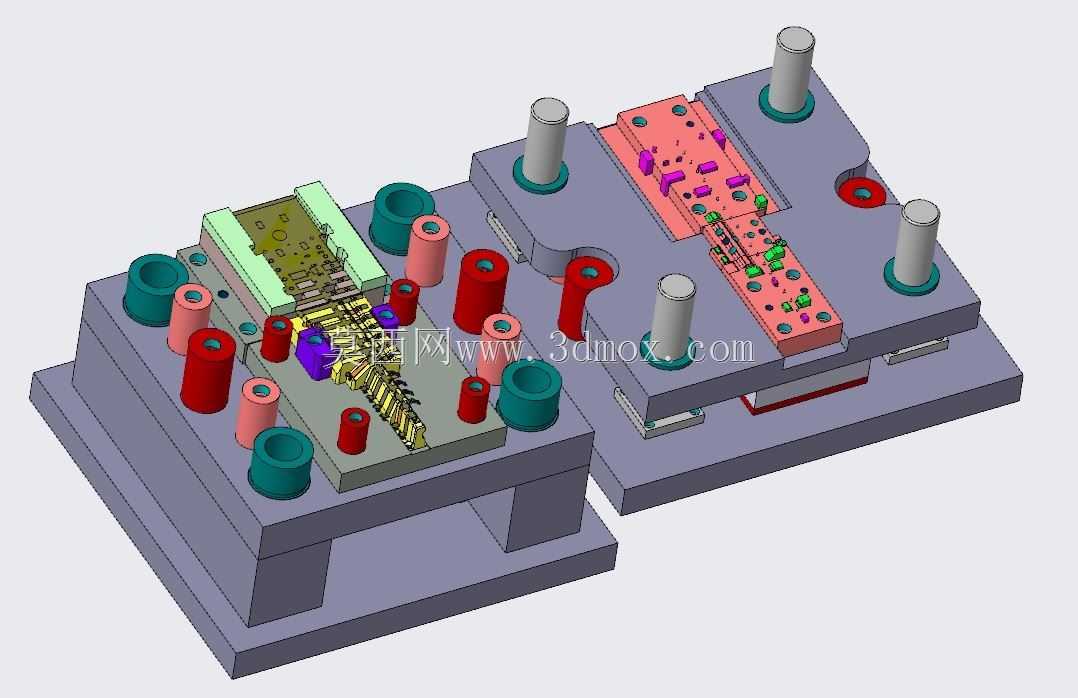

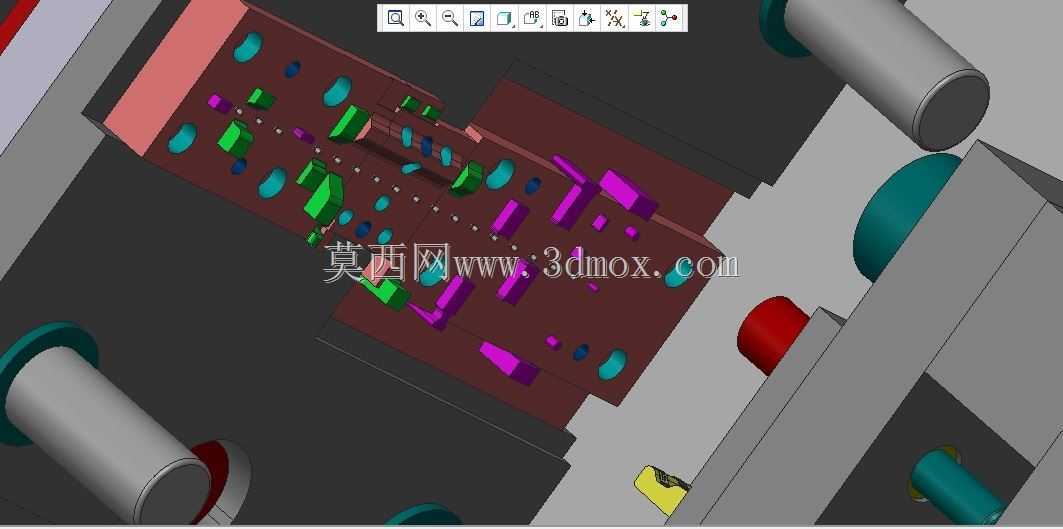

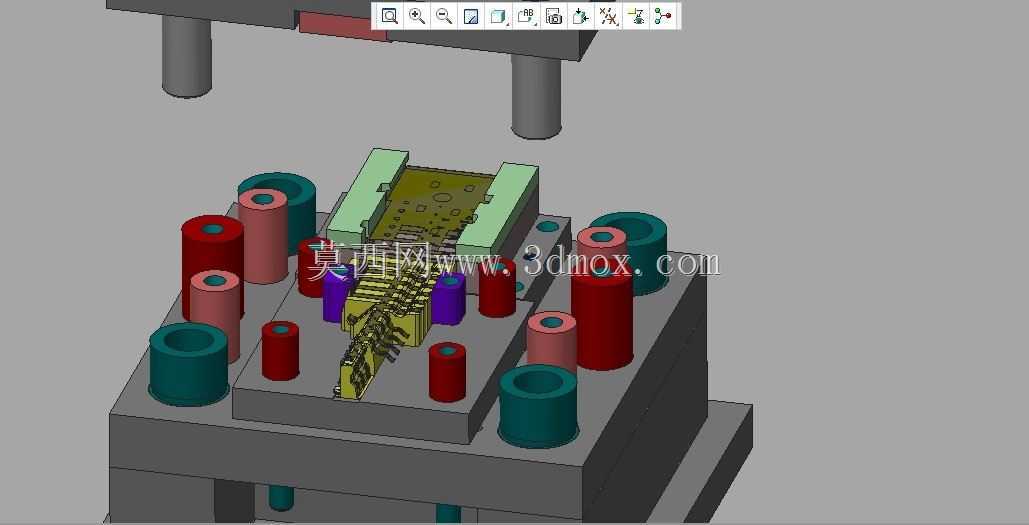

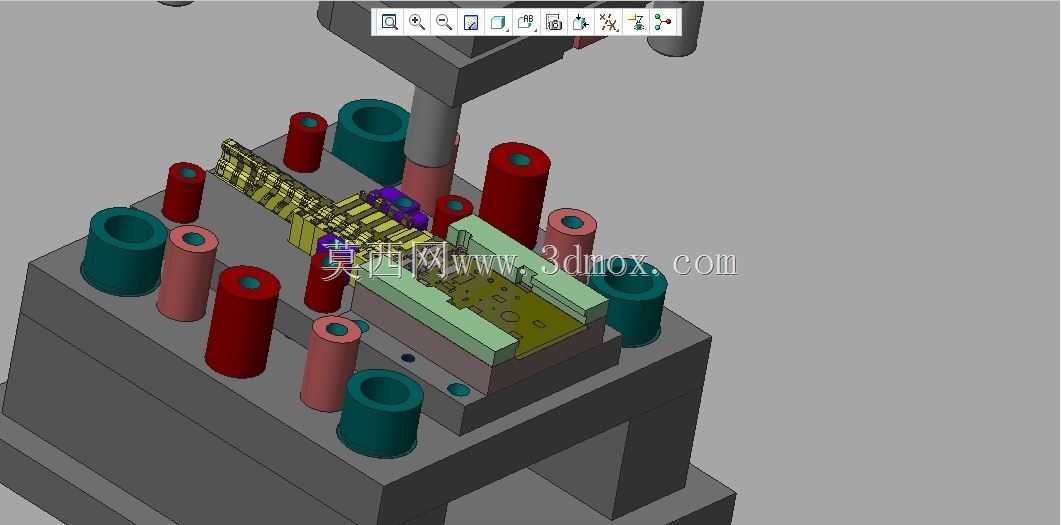

　　模架部分采用标准四导柱导向结构，导柱与导套的配合精度选用H6/h5间隙配合，可承受高速冲压过程中的侧向力，避免上下模合模时出现错位啃模的问题，上下模座选用45号钢调质处理，保证足够的刚性与抗变形能力，在长时间连续冲压作业下不会出现模座翘曲、导向精度下降的情况。卸料部分采用弹性卸料板结构，内置矩形弹簧提供均匀的卸料力，保证冲压过程中料带被平稳压紧，避免薄料冲压时出现起皱、拉裂的缺陷，同时卸料板上对应各凸模位置设置了精准的导向间隙，对细小凸模起到辅助导向保护作用，避免小直径凸模在冲压过程中出现折断、崩刃的问题。

　　成型工位的入子采用分体式镶拼结构，选用Cr12MoV模具钢淬火处理至HRC58-62，硬度均匀耐磨，当局部成型刃口出现磨损或崩损时，可单独拆卸对应镶件进行更换或修磨，无需拆分整套模体，大幅缩短产线停机维护的时间。模具的安装边界适配常规开式单点压力机的工作台尺寸，模柄位置与压力机滑块安装孔匹配，上下模座的压板槽位置符合通用工装装夹标准，无需额外制作过渡连接板即可直接上机安装调试。各工位的成型凸模长度差经过精准计算，保证各工序作业按照冲裁先于成型、成型先于分离的顺序依次完成，避免工序干涉导致的零件成型缺陷，同时在料带两侧设置了误送料检测销结构，当送料步距出现偏差时可触发压力机急停信号，避免误送料导致的模具损坏。
