级进式冲压模具工装结构设计方案

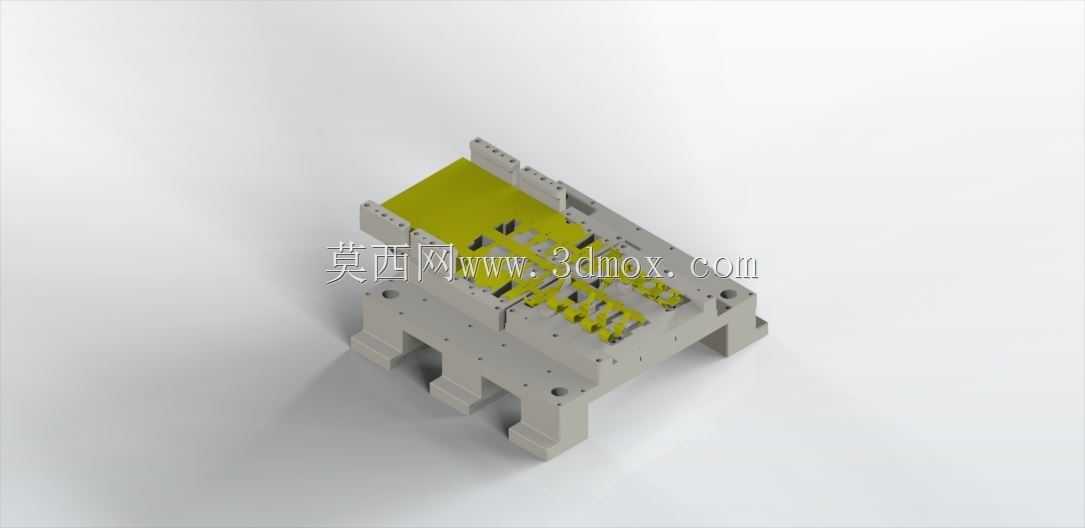

　　这套冲压工装主要面向五金薄板连续冲压加工场景，适配常规开式机械压力机的安装接口，可在单台设备上完成多道冲压工序的连续作业，省去单工序模多次定位装夹的辅助时间，大幅提升中小尺寸五金冲压件的批量生产效率。从结构布局来看，下模座采用整体式灰铸铁材质，底部设置三个等高安装支脚，支脚端面加工有定位销孔与螺栓过孔，可直接与压力机工作台面的T型槽配合固定，安装时无需额外加装过渡垫板，支脚的间距预留了废料滑落的空间，冲压过程中产生的边角废料可直接从模座间隙落入压力机下方的废料收集槽，避免废料堆积在模面影响送料精度。

　　上模部分的成型工位采用镶拼式结构，不同冲压工序的凸模单独加工后通过压板固定在上模座，当某一工位的凸模出现磨损或崩刃时，可单独拆卸更换镶件，无需将整套上模从设备上拆下，大幅降低了工装维护的停机时间。模座的导向结构采用双侧对称布置的滑动导柱导套，导柱与下模座采用过盈配合装配，导套与上模座之间设置有储油槽，日常生产中只需定期加注润滑油即可保证导向精度，避免上下模合模时出现错位啃模的问题。

　　送料方向的定位结构设置在模具进料端，采用侧刃与导正销组合的定位方式，带料从进料端送入后，侧刃先冲切带料侧边的定位缺口，后续工位通过导正销插入预冲的定位孔完成精确定位，可保证每一步送料的步距误差控制在0.02mm以内，避免多工位冲压时出现孔位偏移、成型轮廓错位的问题。模具的成型区域覆盖了冲裁、弯曲、局部成型多道工序，各工位之间的间距经过严格计算，既保证了各工序的成型力不会出现叠加超载的情况，也避免了工位间距过大导致带料在送进过程中出现下垂变形。上模的卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，合模时卸料板先压紧带料，再完成冲压动作，开模时卸料板将箍在凸模上的带料及时推落，避免带料随上模上行导致工件变形。

　　这套工装的整体安装边界适配公称压力160吨及以上的开式压力机，模座的闭合高度、安装孔位均符合常规压力机的接口标准，可直接替换原有同规格的单工序冲压模具，无需对设备进行额外改造。在实际生产场景中，这类级进冲压工装多用于家电五金配件、汽车小型冲压件、电子五金结构件的批量加工，连续作业的生产效率是单工序模的4-6倍，同时因为减少了多次装夹的定位误差，加工出的工件尺寸一致性更好，尺寸公差可稳定控制在IT10级以内，完全满足常规五金冲压件的精度要求。设计过程中针对模座的受力情况做了加强处理，在成型工位对应的下模座背部设置了加强筋，避免长期冲压受力导致模座出现变形，保证工装的长期使用精度。
