哈斯第四轴T型槽A轴夹具板结构

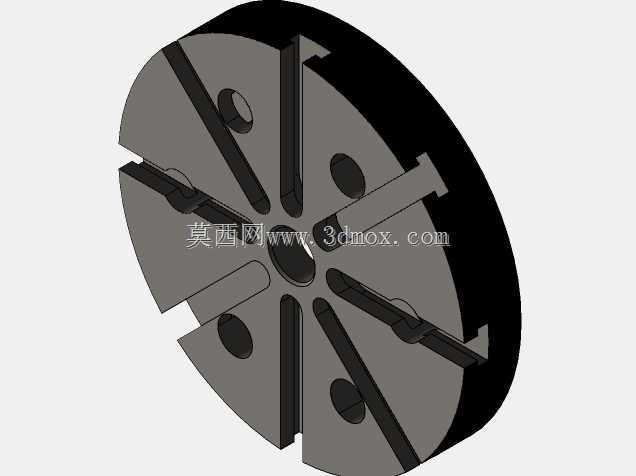

　　这款A轴夹具板是适配哈斯第四轴转台的核心装夹承载部件，主要应用于立式加工中心配置第四轴回转工作台的多工序铣削、钻削加工场景，承担异形零件、盘类零件、轴类偏心零件的装夹定位功能，可配合机床实现一次装夹完成多面加工，减少重复装夹带来的定位误差，提升多面体零件的加工精度与加工效率。从结构设计来看，整体采用圆盘式主体构型，外缘做了等厚的环形加强边，提升整体刚性，避免大切削量下夹具板产生形变影响加工精度。盘面均匀分布多道径向T型槽，槽道的宽度、深度完全匹配哈斯第四轴原厂配套T型螺栓的尺寸规格，可灵活调整压板、定位块的安装位置，适配不同外形尺寸的工件装夹需求，无需针对特定工件定制专用夹具，大幅缩短生产准备周期。

　　盘面预留的多个沉头安装孔，位置与哈斯第四轴转台的端面安装螺孔完全对应，安装时可直接通过内六角螺栓完成锁紧，安装面的平面度公差控制在0.02mm以内，保证夹具板与转台端面的贴合度，避免安装倾斜带来的回转精度误差。中心位置设置了定位基准孔，可与转台端面的定位止口配合，实现快速定心，安装时无需反复打表找正，大幅降低夹具安装的调试时间。设计过程中充分考虑了实际加工的排屑需求，T型槽的槽底做了微小的倾斜角度，加工过程中产生的铁屑可随切削液冲刷从槽道端部排出，避免铁屑堆积在槽内影响T型螺栓的滑动与锁紧，同时也减少了人工清理槽道的工作量。

　　盘面的减重孔设计在保证整体结构刚性的前提下，尽可能降低了夹具板自身的重量，减轻第四轴转台的负载，提升转台回转时的动态响应性能，避免过重的夹具导致转台伺服电机过载。从安装边界来看，夹具板的外径尺寸完全适配哈斯对应型号第四轴的端面安装范围，不会超出转台的最大回转直径，避免加工过程中夹具与机床护罩、主轴发生干涉，厚度尺寸经过反复校核，在保证T型槽有效锁紧深度的前提下，尽可能压缩轴向占用空间，给工件装夹预留足够的Z轴行程，适配不同高度工件的加工需求。实际使用中，这类T型槽夹具板相比专用定制夹具，通用性更强，可覆盖绝大多数盘类、异形件的第四轴加工装夹需求，在小批量多品种的机加工车间应用十分广泛，能够有效降低夹具投入成本，提升设备的加工柔性。
