管式防护型汽车前保险杠结构设计

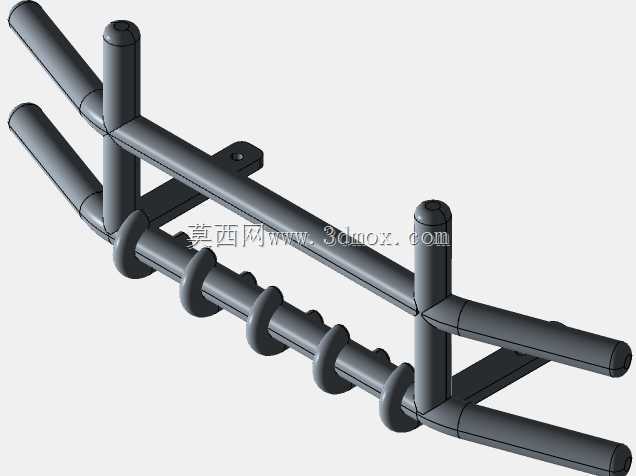

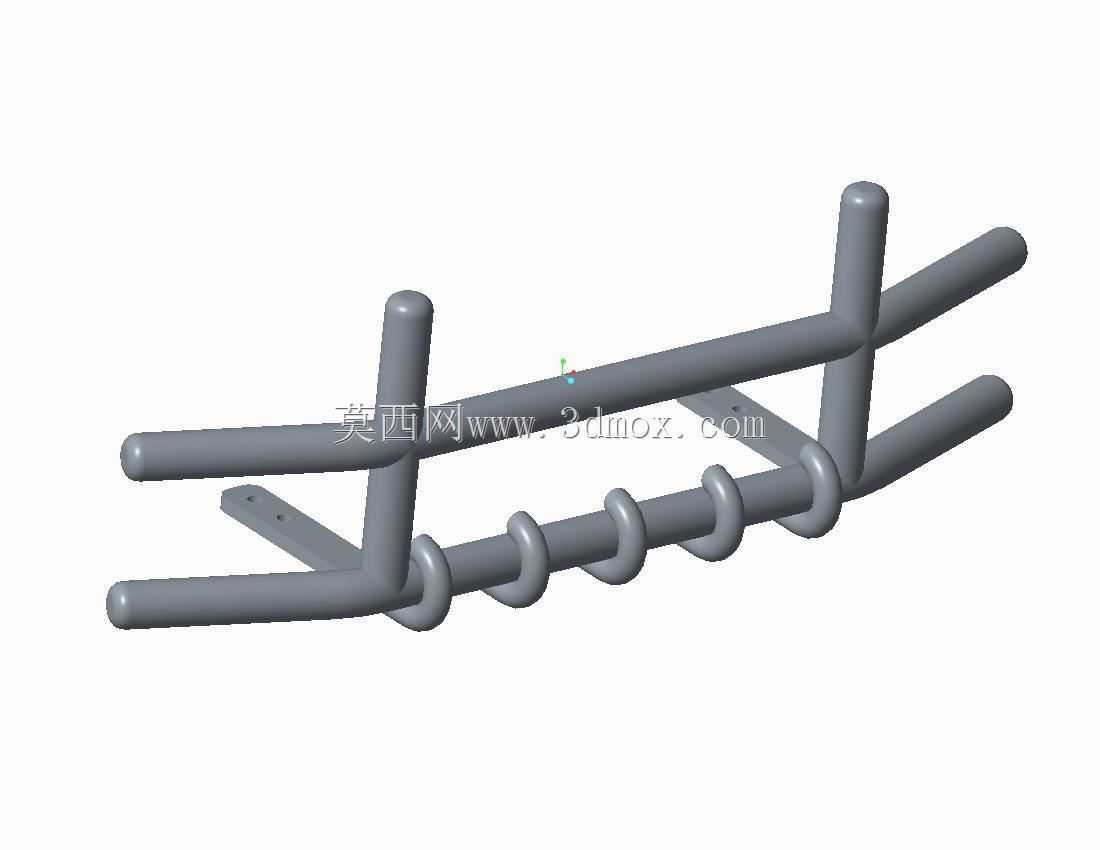

　　这款管式前防护保险杠主要适配硬派越野车型、户外作业特种车辆以及农用改装车辆的前部防护场景，区别于乘用车型常见的吸能式一体化保险杠，该结构更侧重复杂非铺装路面行驶、户外作业场景下的前部刚性防护需求，能够在车辆遭遇低速碰撞、路面凸起异物剐蹭、野外灌木枝条刮擦时，为前部散热器、大灯、翼子板等外露部件提供刚性遮挡防护，避免核心部件受外力冲击出现破损。从结构设计逻辑来看，整体采用双层平行圆管作为主受力梁，上下两层主杠通过两侧垂直布置的圆管立柱焊接为整体框架，主杠内侧沿横向均匀布置多组环形卷耳结构，既可以作为外置辅助灯、脱困绳挂钩、拖车卸扣的安装点位，也能在正面碰撞时通过环形结构的微变形吸收部分冲击能量，避免刚性冲击直接传递到车架纵梁。

　　主杠后侧延伸出两组带安装孔的平板支架，安装孔位按照对应车型前部纵梁的安装点位做匹配设计，安装时无需额外在车架上打孔，直接通过螺栓即可完成固定，安装边界充分预留了与前部中网、雷达探头、拖车钩盖板的安全间隙，不会干涉原车部件的正常使用，也不会遮挡前部牌照的安装区域。主杠管材选用的壁厚参数兼顾防护强度与整车轻量化需求，不会过度增加前部轴荷导致车辆转向特性出现明显变化，所有管材衔接位置均采用满焊工艺处理，焊缝打磨过渡平滑，避免应力集中导致的结构断裂问题。

　　在实际使用场景中，该结构除基础防撞防护功能外，下部主杠还可作为临时脚踏点，方便驾乘人员擦拭前挡风玻璃、清理引擎盖杂物，侧面延伸的杠体也能在车辆侧向贴近障碍物时，为翼子板提供剐蹭防护，适配户外穿越、林区作业、农用运输等多种复杂使用场景的防护需求。
