减压阀配套支撑连接座结构设计

项目分类:阀门 发布时间:2024-11-27 ID:814055
  • 减压阀配套支撑连接座结构设计
  • 减压阀配套支撑连接座结构设计

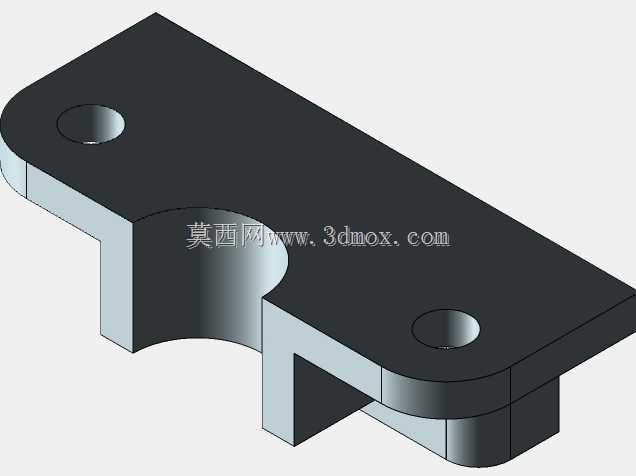

  该支撑连接座是减压阀管路集成系统中的核心承载构件,主要应用在工业流体控制管路、车间气动调压回路、小型液压站调压单元的减压阀安装工位,承担阀体定位、载荷传递、管路限位的多重作用,避免减压阀在长期流体冲击、设备振动工况下出现移位、接口渗漏的问题。从结构设计逻辑来看,构件采用一体化铸造成型后做机加工精加工的工艺路线,底部设置带圆角过渡的安装底板,底板两侧延伸出带同轴通孔的铰接耳板,可通过销轴或螺栓将整个支座固定在设备机架、管路安装架的预设工位上,底板与上部承载面之间设置多道加强筋结构,在不额外增加构件整体重量的前提下,大幅提升支座的抗弯折、抗冲击载荷能力,可承受减压阀工作过程中产生的径向、轴向复合载荷。

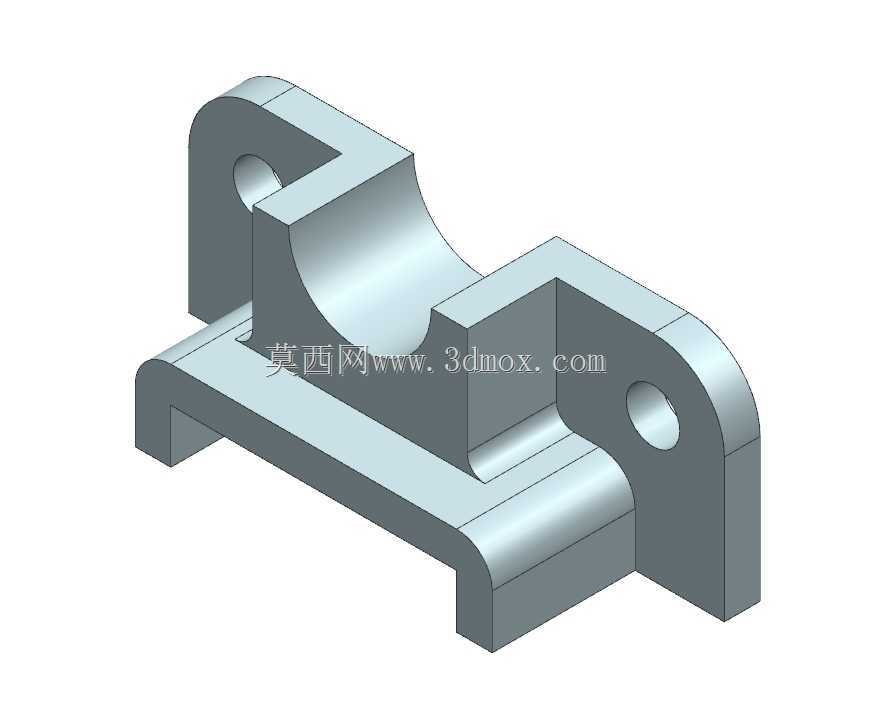

  上部的弧形承载槽完全匹配减压阀阀体的圆柱段外轮廓,安装时阀体可直接嵌入槽内完成径向定位,槽侧的垂直挡边可限制阀体沿管路轴向的窜动,配合耳板上的安装孔可实现阀体的快速装拆,降低后期设备维护的拆装难度。设计过程中针对安装边界做了充分的尺寸校核,底部安装面的平面度公差控制在0.02mm以内,保证安装后支座与机架面完全贴合,避免出现安装应力集中的问题;两侧铰接耳板的通孔同轴度公差控制在0.015mm,保证销轴穿装顺畅无卡滞,不会出现偏载磨损的情况;上部弧形槽的轮廓度公差匹配减压阀阀体的外圆尺寸公差,装配间隙控制在合理范围内,既不会因为间隙过大导致阀体晃动,也不会因为间隙过小出现装配卡滞。

  在实际工况应用中,该支座可适配通径15-25mm的小型减压阀安装需求,可承受1.6MPa以内的管路工作压力带来的载荷冲击,构件的边角位置全部做了圆角倒钝处理,避免安装维护过程中出现锐边划伤的安全隐患,整体结构没有冗余设计,所有结构特征都服务于安装定位、承载传力的核心功能,可直接用于气动调压回路、小型液压系统、民用供水调压管路的减压阀安装场景,也可作为同类型阀类安装支座的设计参考,建模过程中所有特征参数都可根据实际安装工况做参数化调整,快速适配不同规格减压阀的安装需求。
