这套立式电气控制柜的三维结构,核心面向车间产线级的设备集中控制场景,常见于离散制造车间的单机设备配套、小型产线的逻辑控制单元集成,承担现场IO信号采集、执行元件驱动、设备运行状态逻辑运算的核心载体作用,区别于大型进线柜、电容补偿柜,这类柜体更贴近设备侧,安装位置通常在设备旁的操作区域或者产线端头,方便运维人员快速查看状态、操作检修。

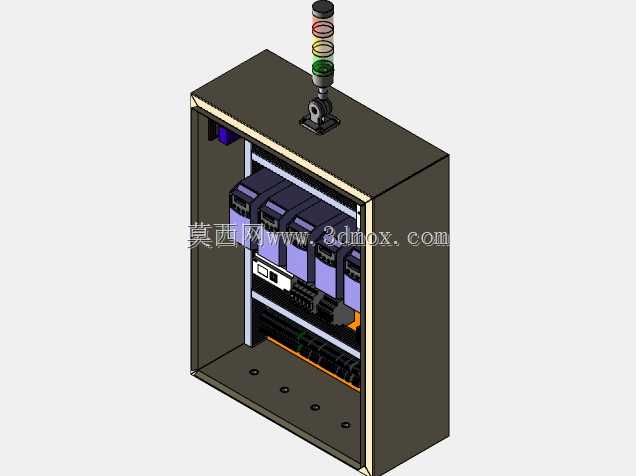

从结构设计逻辑来看,柜体采用标准的拼装式冷轧钢板框架思路,侧封板、顶板、底板与前门采用可拆卸连接,兼顾加工成本与后期运维的便利性。顶部预留的三色警示灯安装位,采用标准的M30螺纹安装接口,适配行业通用的层式警示灯,安装位置突出柜体顶面120mm左右,确保车间内10米范围内的操作人员都能清晰识别设备的运行、待机、故障三类状态,避免视线被周边设备遮挡。柜体内部的安装布局遵循强弱电分离的原则,上层预留PLC模块、IO扩展模块的安装导轨位,采用标准35mmDIN导轨安装结构,模块之间预留15mm的散热间隙,避免长时间运行时模块积热导致的工作异常;中层预留开关电源、继电器组的安装区域,与上层控制模块之间设置绝缘分隔板,防止强电线路对弱电控制信号产生电磁干扰;下层预留走线槽与接线端子排的安装空间,底部开设三个直径50mm的进线孔,适配设备侧的动力线缆、信号线缆、通讯线缆的分孔进线,进线孔配套橡胶护线圈,避免线缆敷设时被钢板锐边割破绝缘层。

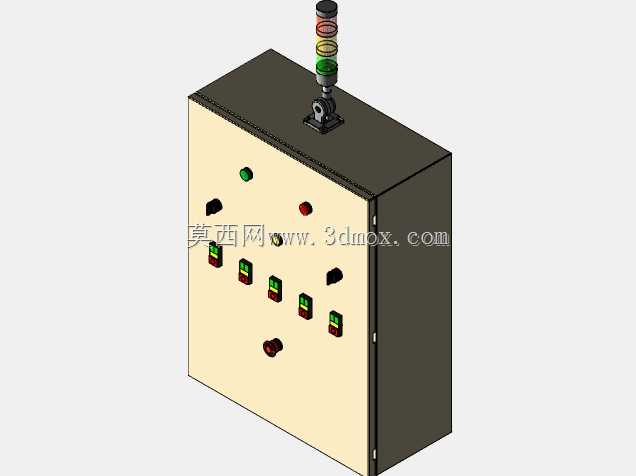

从安装边界尺寸来看,柜体整体宽度控制在600mm,深度400mm,高度1200mm,属于小型立式控制柜的常规尺寸范畴,底部预留四个M12的地脚安装孔,孔位间距为宽度方向520mm、深度方向320mm,适配车间常用的10号槽钢安装底座或者混凝土基础的膨胀螺栓固定,安装时柜体后侧距离墙面需要预留至少200mm的检修空间,方便后期打开后侧封板进行深层接线与元件更换。前门采用单开门结构,门轴设置在左侧,开门角度可达120度,门体与柜体框架之间设置2mm厚的导电密封胶条,既可以提升柜体的IP防护等级,阻挡车间内的粉尘、切削液飞溅进入柜内,也能保证柜体整体的电气连续性,避免静电积累对内部敏感元件造成损伤。
在细节设计上,柜体顶部的警示灯接线采用顶部穿线方式,线缆直接从顶板的穿线孔进入柜内,顺着柜体侧立柱的内置走线槽连接到内部的输出端子上,避免外露线缆被现场物件剐蹭。内部安装板采用2.5mm厚的镀锌钢板,通过四个可调节的安装支架固定在柜体框架上,安装板的上下位置可以根据元件的实际尺寸进行50mm范围内的调节,适配不同品牌、不同尺寸的控制元件安装需求。柜体的前门内侧预留了标识牌、电气原理图袋的安装位置,方便运维人员快速查阅图纸、识别回路信息。这类柜体的结构设计充分考虑了车间现场的复杂工况,所有外露的金属边缘都做了钝化处理,没有尖锐毛刺,避免安装、检修人员被划伤;柜体表面采用静电喷塑处理,涂层厚度在60-80μm之间,具备基础的耐油污、耐轻微腐蚀能力,适配机加工车间、装配车间的常规使用环境。
从实际使用的角度出发,这套结构的建模过程中充分还原了元件安装的干涉校验细节,比如PLC模块安装后,前门关闭时与模块表面的间隙预留了30mm,足够容纳模块上的外接通讯线插头、接线端子的突出部分,不会出现关门时挤压线缆的问题;下层端子排安装后,距离底板的进线孔高度为150mm,足够施工人员进行线缆的压接、绑扎操作,不会因为操作空间不足导致接线质量下降。柜体的通风设计采用自然通风思路,在柜体两侧的下部开设通风百叶窗,内侧配套防尘滤网,顶部预留排气孔,形成下进上出的自然散热风道,在柜内总发热功率不超过200W的场景下,不需要额外加装散热风扇就能满足元件的工作温度要求,降低了后期的维护成本与运行噪音。
