机加工自定心夹持虎钳结构设计

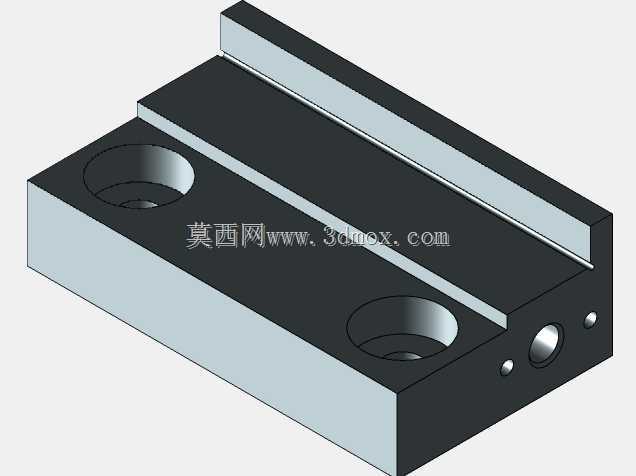

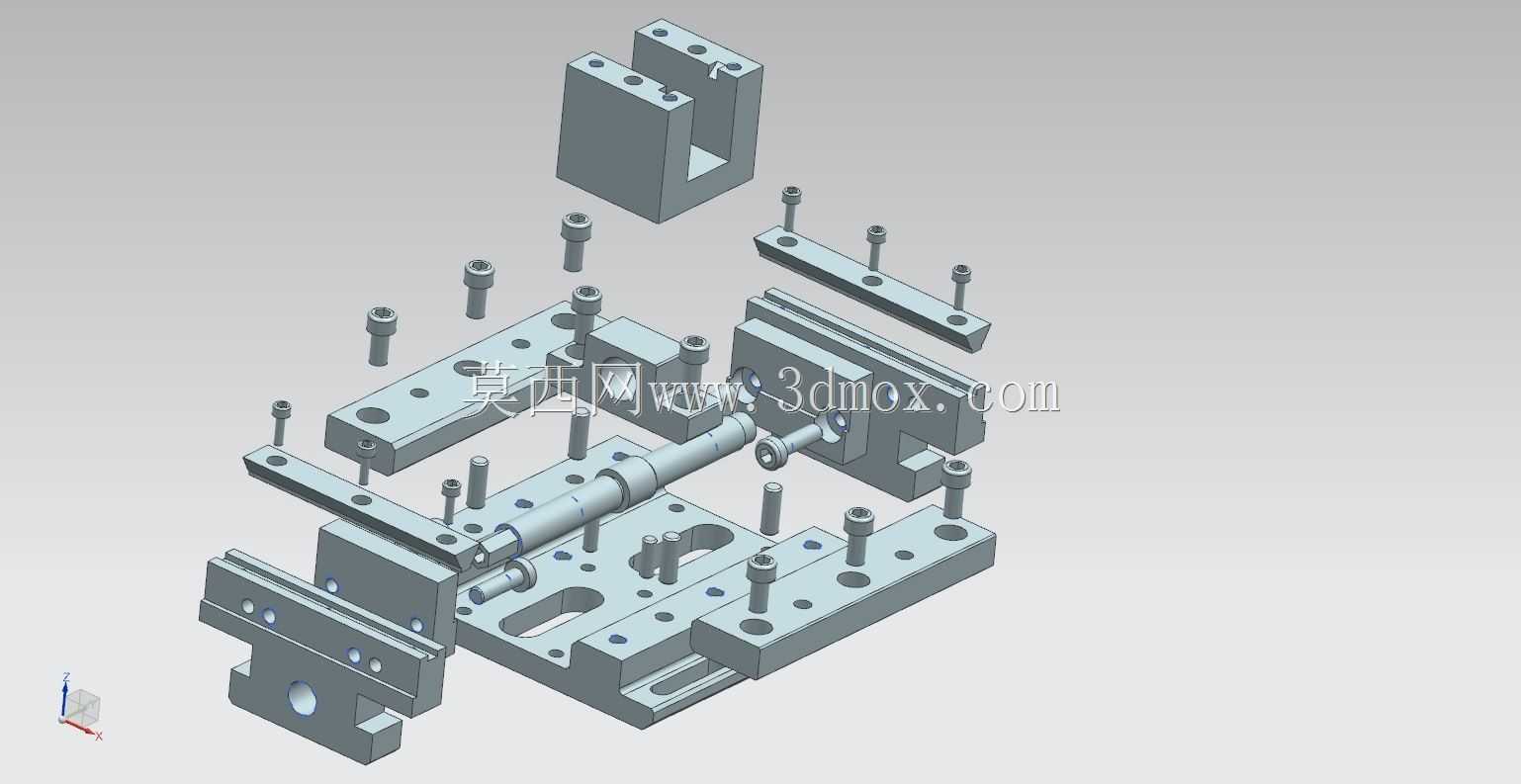

　　这套自定心虎钳主要面向普通铣床、加工中心的批量零件装夹场景，也可适配磨床、线切割设备的工件定位需求，核心解决传统平口钳装夹异形件、对称结构件时找正耗时久、夹持同轴度偏差大的痛点，尤其适合轴类、对称块状零件的快速装夹作业。从结构设计逻辑来看，整套机构采用双向对夹的驱动逻辑，核心传动件为中部的双向丝杆，两段旋向相反的螺纹分别带动两侧活动钳身同步滑移，配合底座上的线性导轨约束钳身的运动轨迹，保证两侧钳口的进给量完全一致，装夹时可自动将工件中心对齐钳体的定位基准，无需操作人员反复打表找正工件中心，能大幅缩短单件装夹的辅助时间。

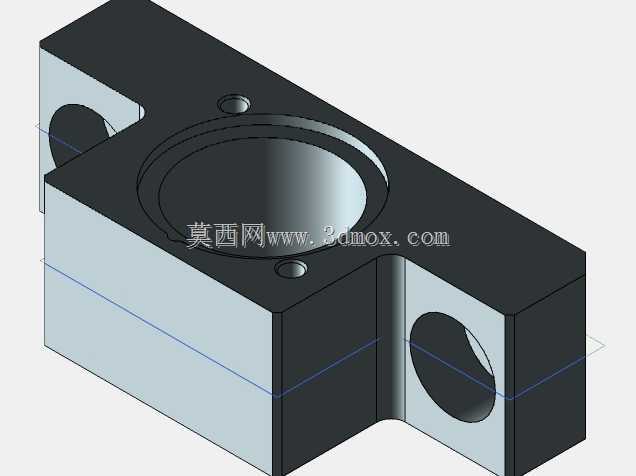

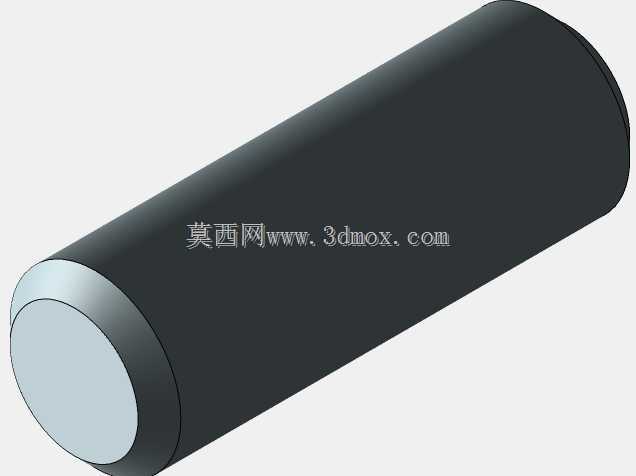

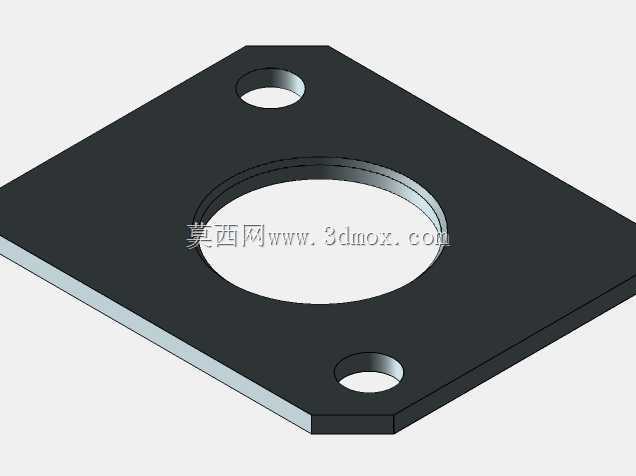

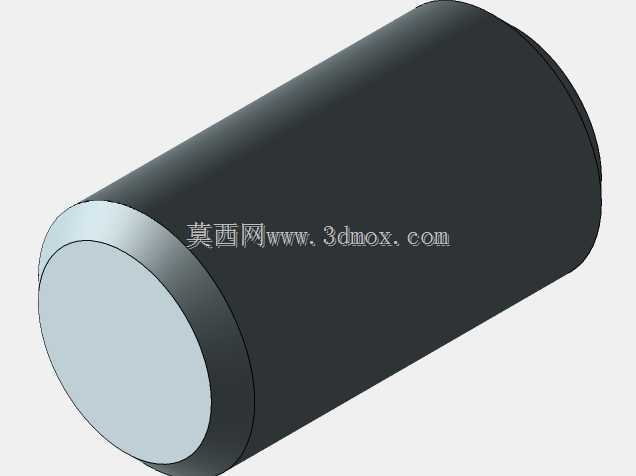

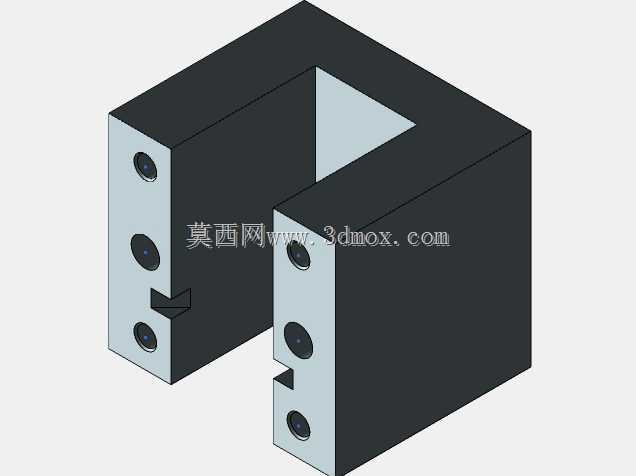

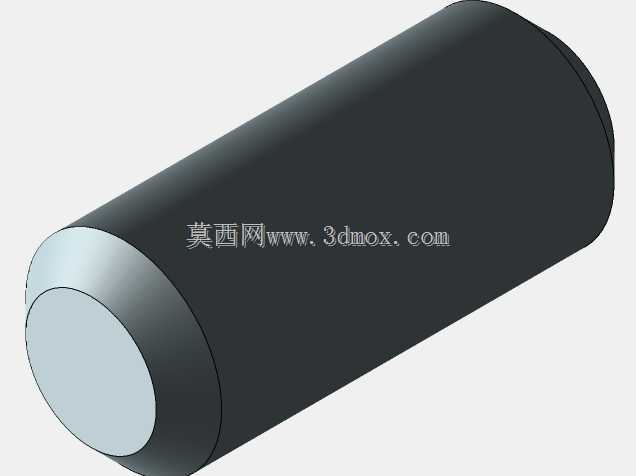

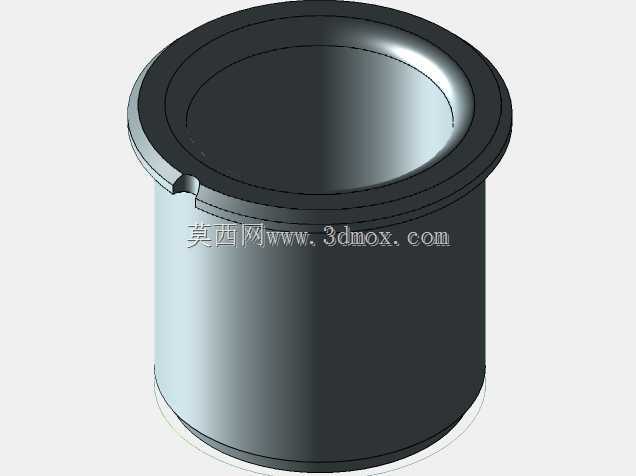

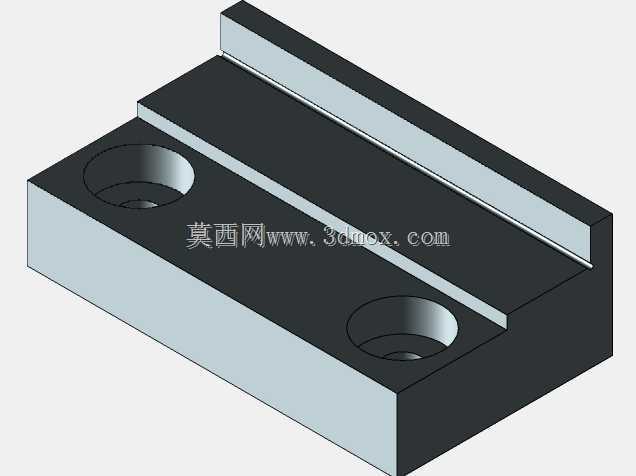

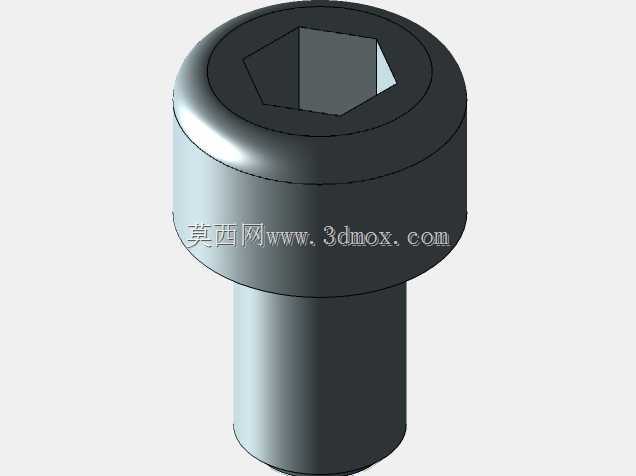

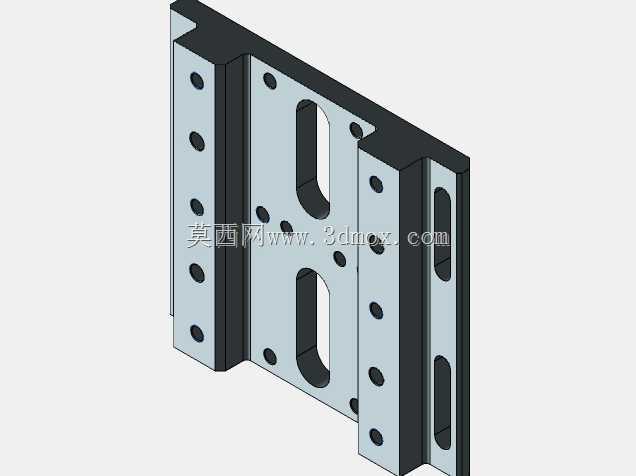

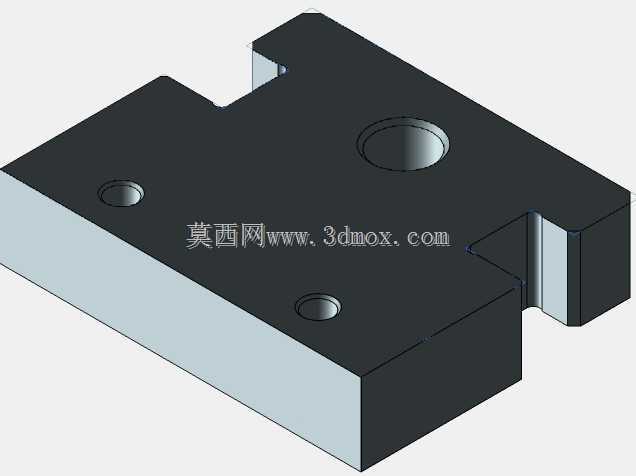

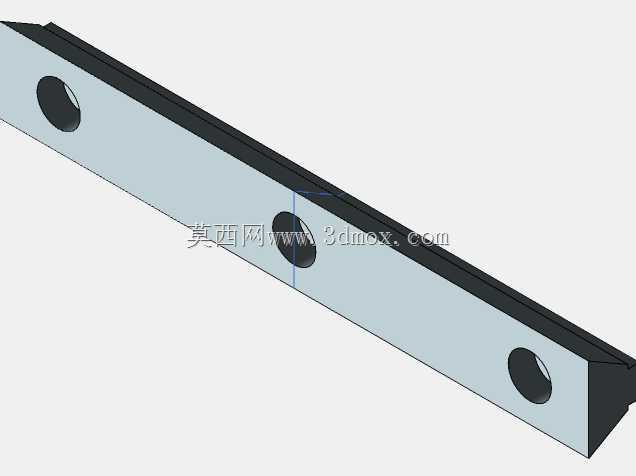

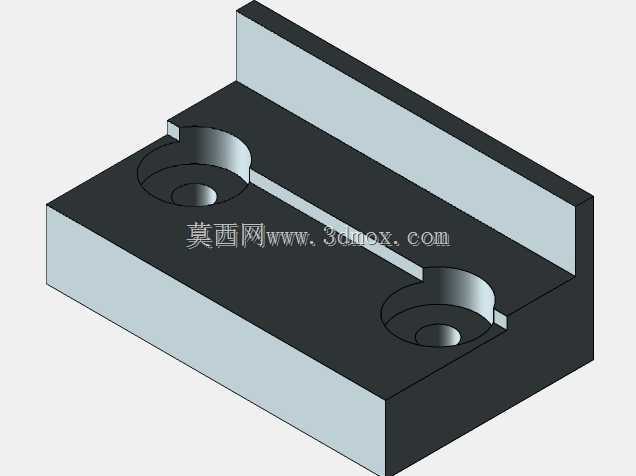

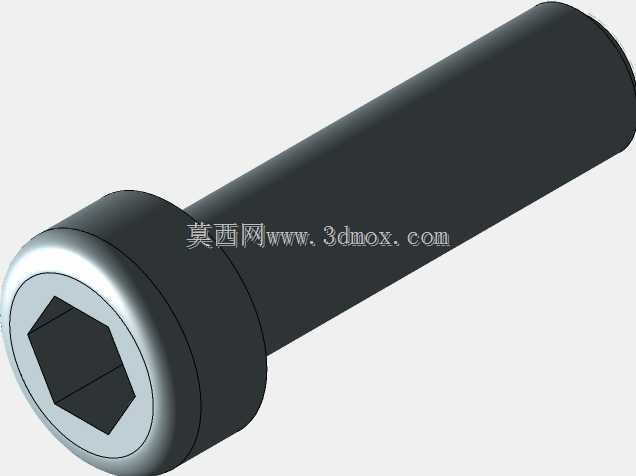

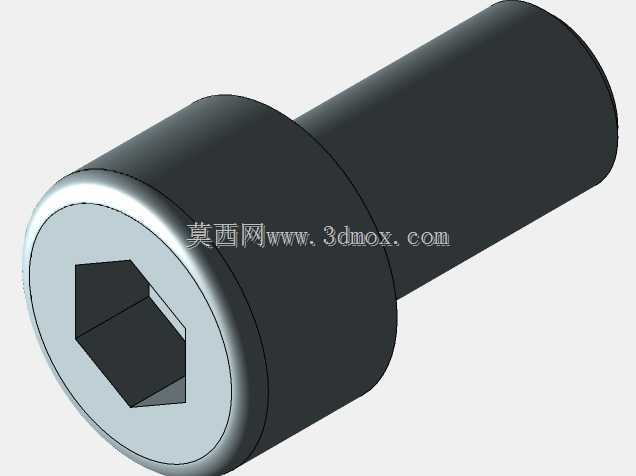

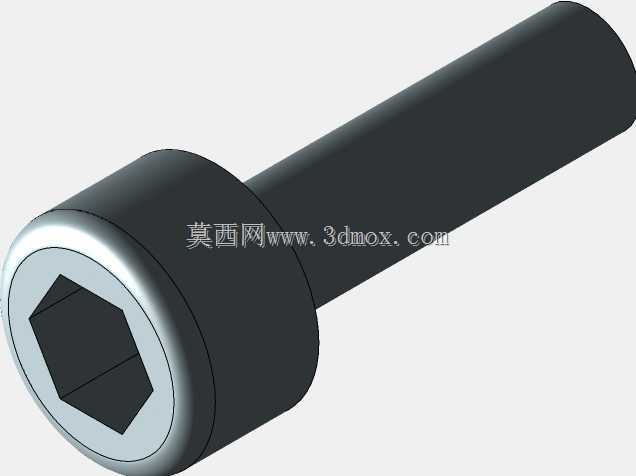

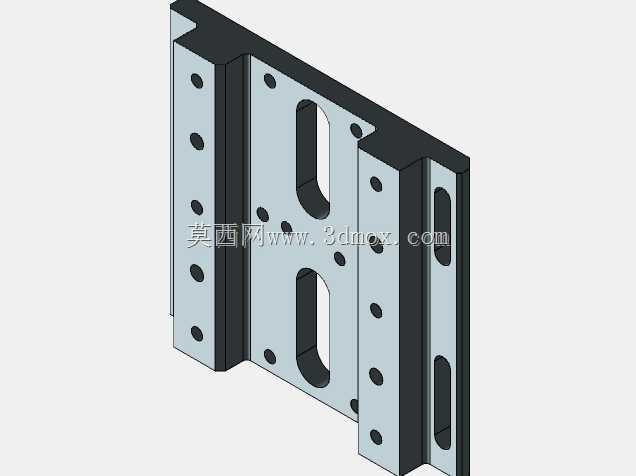

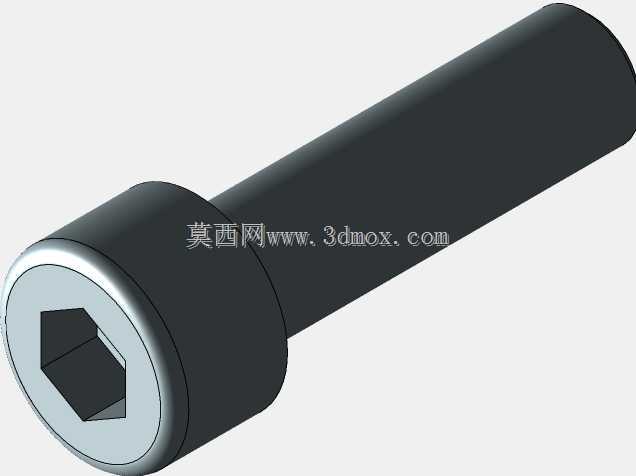

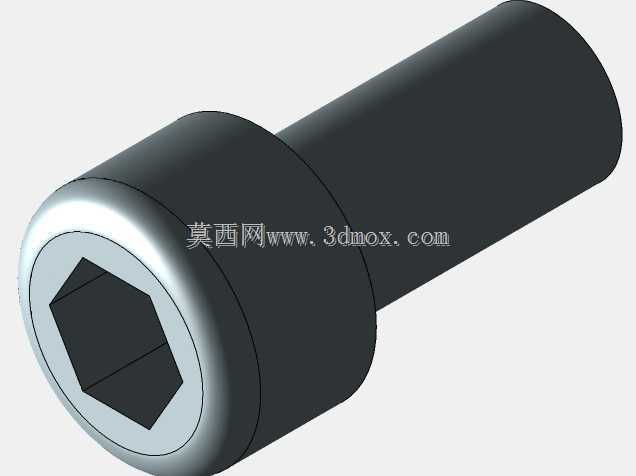

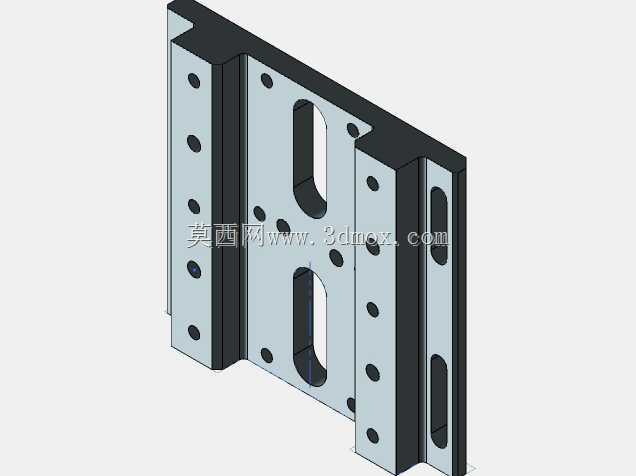

　　整套虎钳的固定底座采用一体化开槽设计，底座上分布多组安装沉孔与T型槽适配结构，可直接通过T型螺栓固定在机床工作台上，安装边界可适配多数中小型加工设备的工作台T型槽间距，钳体整体轮廓紧凑，不会占用过多工作台行程空间，预留的钳口安装位支持更换软爪、V型钳口等不同类型的夹持块，可适配不同外形工件的装夹需求。细节结构上，所有连接螺栓均采用内六角圆柱头螺钉，沉头安装设计避免螺栓头突出干涉工件或刀具路径，钳身的导向面做了贴合研磨处理，减少滑移过程中的旷量，保证重复装夹的定位精度，丝杆端部预留了标准扳手方头，可配合普通内六角扳手或力矩扳手施加夹持力，操作人员可根据工件材质调整夹紧力度，避免薄壁件装夹变形。

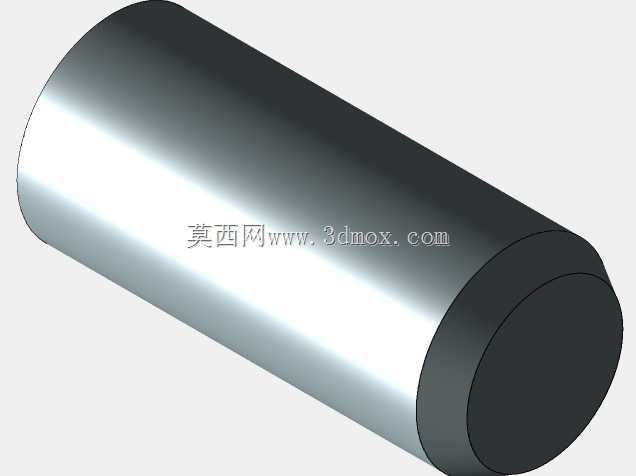

　　实际使用中，这套虎钳的自定心特性可将对称零件的装夹找正时间压缩到传统平口钳的五分之一以内，重复定位精度可满足多数普通机加工的公差要求，针对小批量多品种的加工场景，无需重新调整钳体的固定位置，仅需更换适配钳口即可完成不同工件的装夹切换，底座上的多组定位销孔可配合定位块实现工件的轴向定位，进一步提升装夹效率。结构拆分后各零件的加工工艺性良好，底座、钳身等结构件可采用45号钢铣削成型后淬火处理提升耐磨性，丝杆采用40Cr调质处理保证传动强度，易损的钳口块可单独加工更换，降低后期维护成本，整体结构没有复杂的异形曲面，普通三轴加工设备即可完成全部零件的加工制造，适合实训教学、小型机加工车间自制或小批量生产使用。
