管道焊接对位固定夹持工装结构

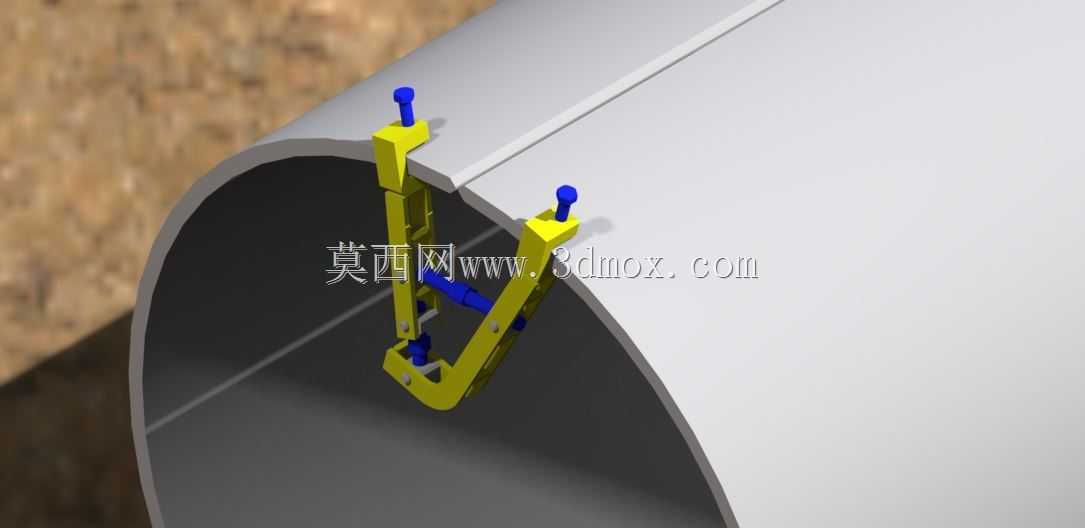

　　这款夹持工装主要面向现场管道焊接作业场景设计，解决大口径薄壁管道对接焊过程中管口错位、错边量超差、焊接过程中管口移位的常见工程问题，尤其适配野外长输管线、厂区工艺管道安装时的管口组对工序，无需搭配大型对口设备，单人即可完成快速装夹定位。从结构设计逻辑来看，整体采用V型对称夹持架构，主体承力架采用弯折成型的高强度合金钢结构，两个上端夹持臂分别设置可调节的顶紧螺栓，下端通过联动式连杆结构实现同步收合，装夹时只需将工装跨搭在两根对接管道的接缝外侧，依次旋紧两个顶部的蓝色紧固旋钮，即可带动内侧的弧形压块贴合管道外壁，同步调整两根管道的同轴度，将错边量控制在焊接工艺要求的范围内，避免传统焊接时依靠人工撬动、点焊固定带来的管口变形、定位效率低的问题。

　　设计时充分考虑了不同壁厚管道的适配性，内侧压块预留了5-20mm的调节行程，可适配外径300-600mm区间的钢制管道，夹持臂的开合角度通过中部的调节螺杆进行粗调，顶部的紧固螺栓负责最终锁紧，整个装夹过程无需额外辅助工具，锁紧后可承受焊接过程中的轻微震动，不会出现松脱移位的情况。工装整体的安装边界控制十分紧凑，跨搭在管道上时，外侧突出管道外壁的尺寸不超过120mm，不会影响焊接人员在管口周边的操作空间，也不会和周边的管线支撑、防护结构产生干涉。

　　夹持接触面做了圆弧过渡处理，不会在装夹时对管道外防腐层造成刮伤，压块表面做了防滑纹路处理，锁紧后和管道外壁的静摩擦力足够抵抗焊接应力带来的管口错位，不需要额外点焊临时固定块，减少了后续焊疤打磨的工序。在实际现场使用中，这类工装通常会沿管口圆周均匀布置3-4个，同步调整后即可实现整圈管口的均匀组对，相比传统的液压对口设备，整体重量轻，单人即可携带转运，适合山地、狭小管廊等大型设备无法进入的作业场景，结构上没有易损的液压密封件，日常维护只需定期给连杆铰接点加注润滑脂即可，长期在户外扬尘、淋雨环境下使用也不会出现卡滞失效的问题。

　　设计时还特意将紧固旋钮设置在工装的外侧上方位置，操作人员在管道侧面即可完成锁紧操作，不需要将手伸到管道下方，降低了现场作业的操作风险，连杆结构的传动比经过优化，旋紧旋钮时不需要过大的操作力，普通施工人员即可轻松完成锁紧操作，保证组对精度满足焊接工艺要求。
