减压阀用传动连杆结构设计方案

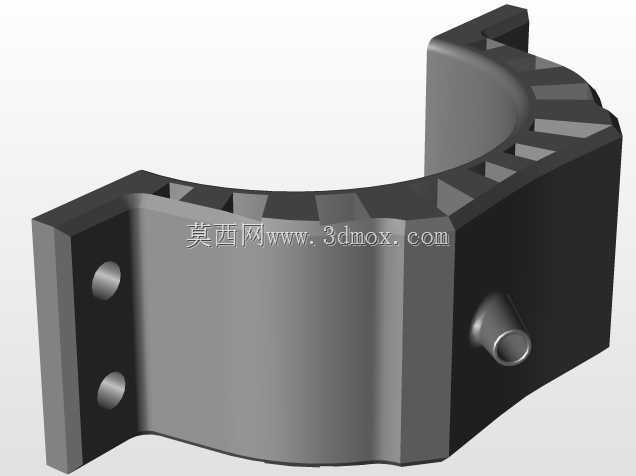

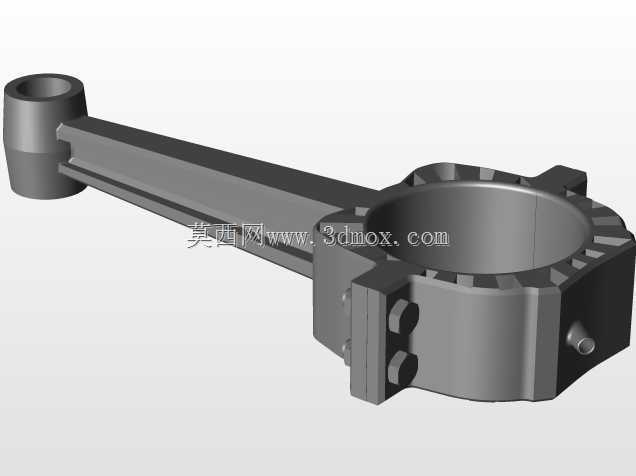

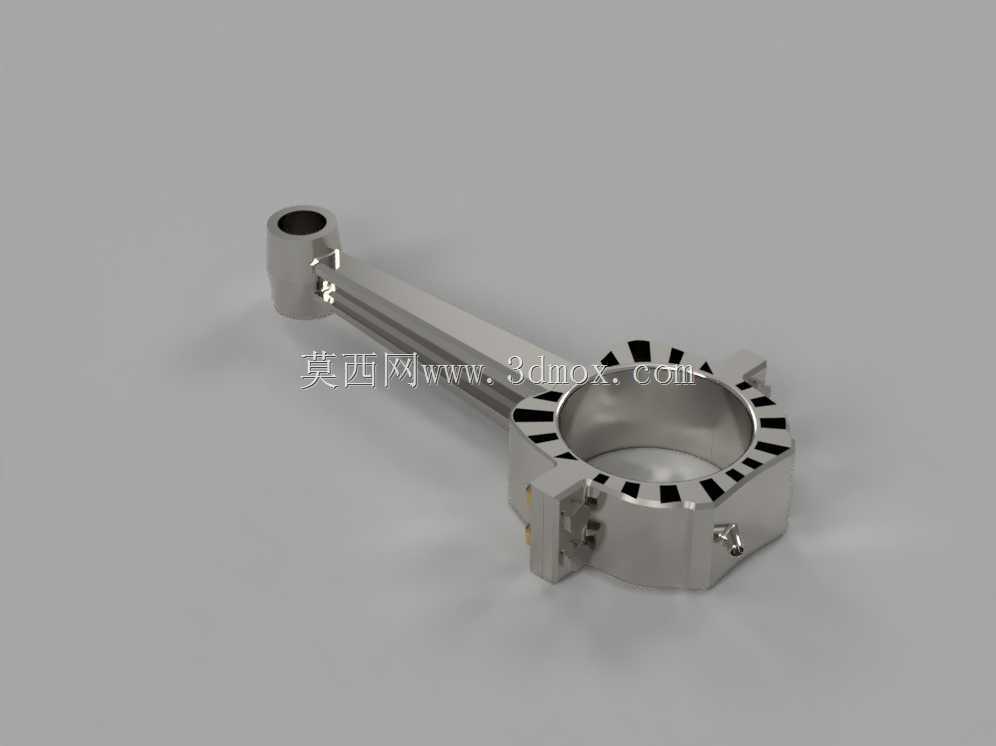

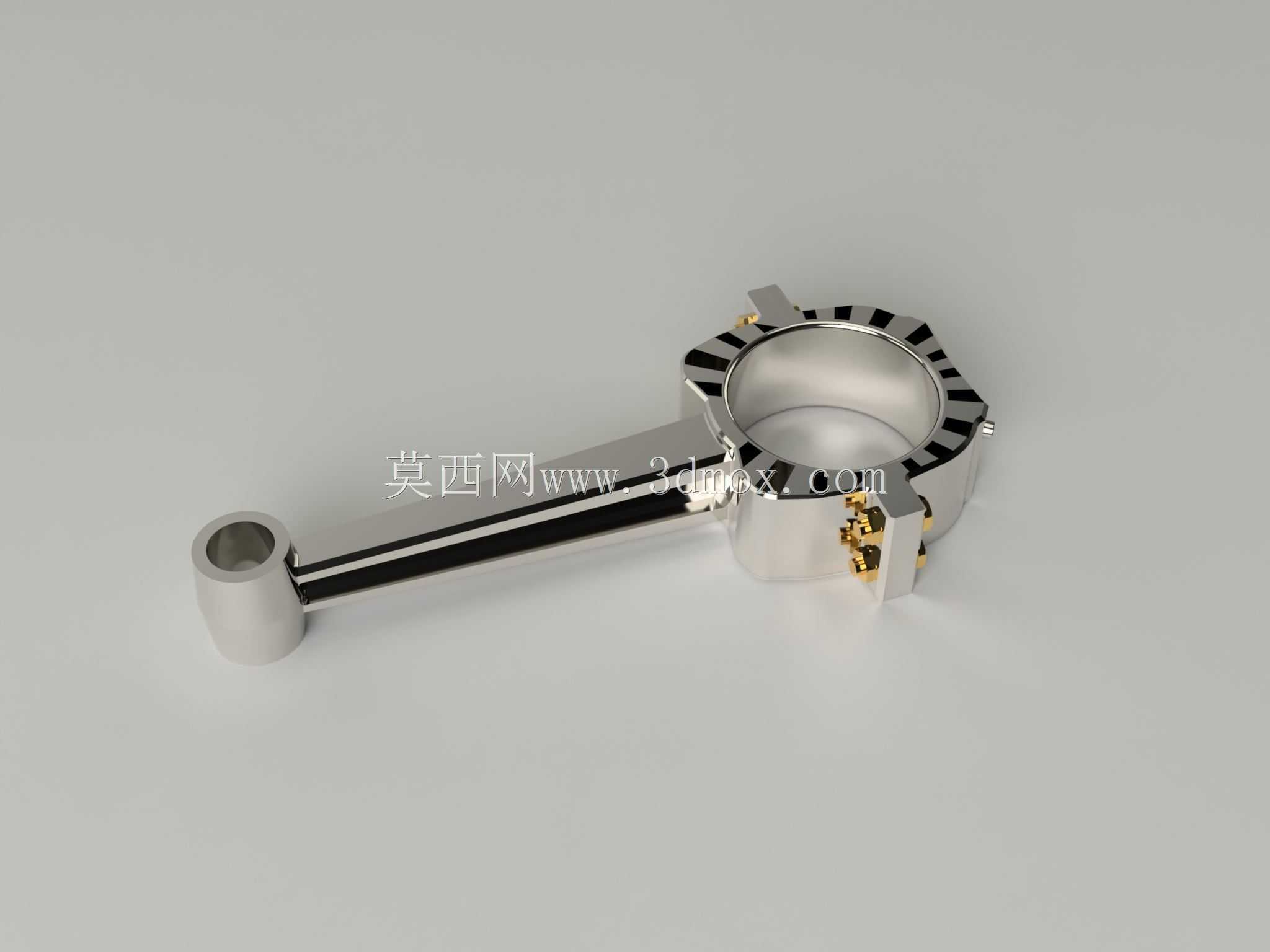

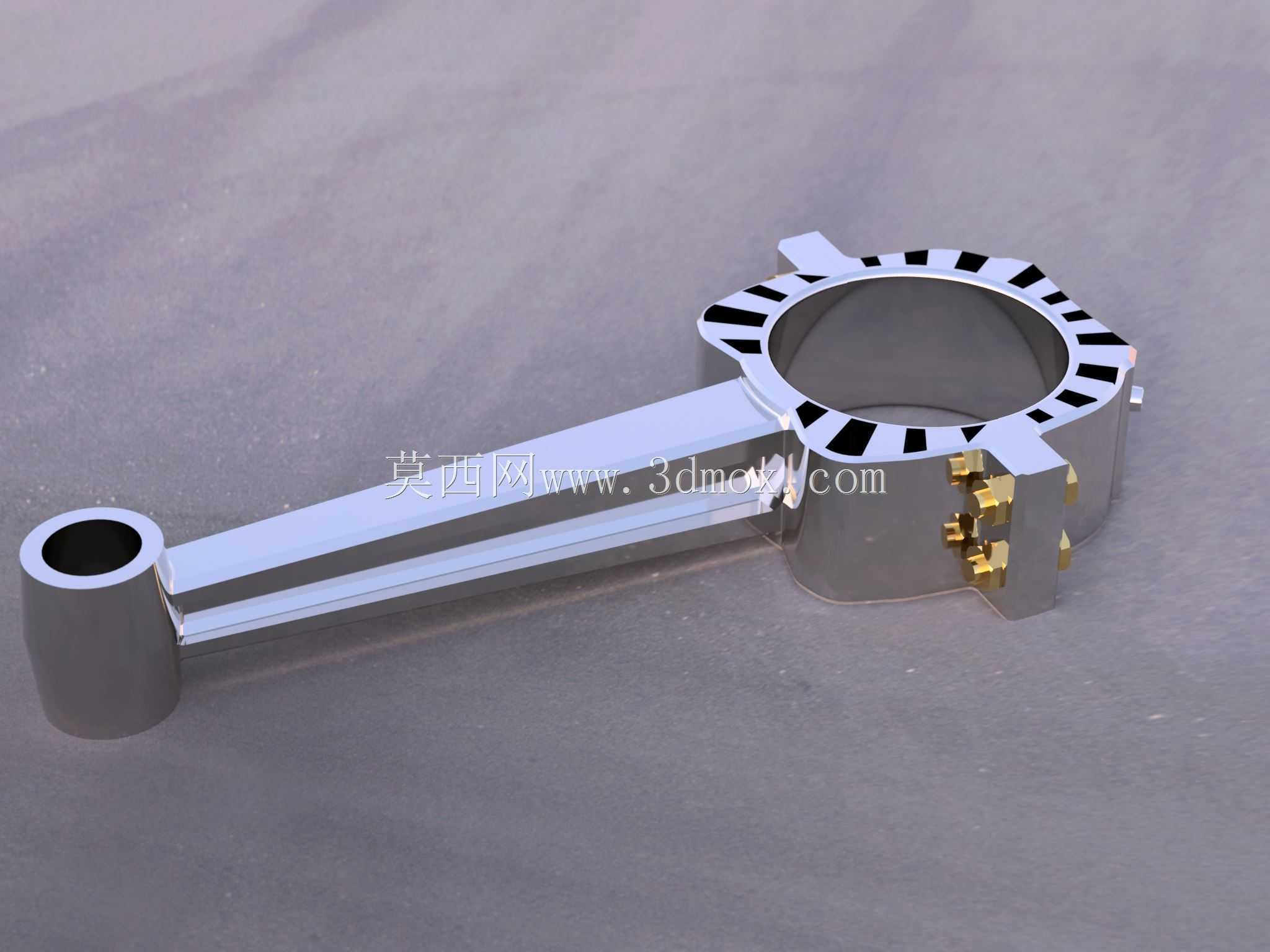

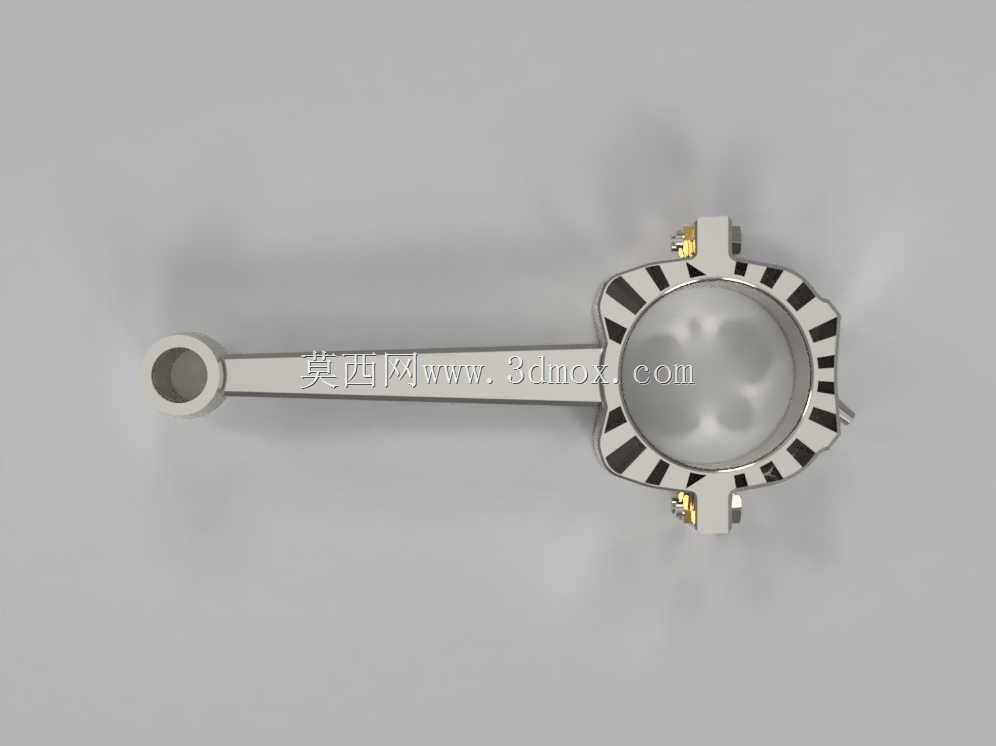

　　这类连杆结构主要配套减压阀的传动调节机构使用，在压力调控回路中承担动力传递与行程转换的核心作用，当减压阀感应端检测到管路压力波动时，会通过该连杆将膜片或活塞的位移量传递到阀芯调节端，实现阀口开度的精准控制，避免压力突变对下游管路、仪表及用气设备造成冲击损伤。从结构设计来看，该连杆采用两端异径连接端的布局，大端为带定位卡槽的环形结构，环周均匀分布的卡槽用于和减压阀调节盘的凸台咬合，保证传动过程无相对滑转，大端侧面预留的紧固件安装位可实现与调节部件的刚性锁止，抵消往复传动过程中产生的交变剪切力；小端为带通孔的圆柱铰支结构，用于和压力感应组件的驱动销铰接，孔位的公差设计需满足铰接副的转动灵活性，同时控制径向间隙在合理范围，避免传动空程影响压力调节精度。

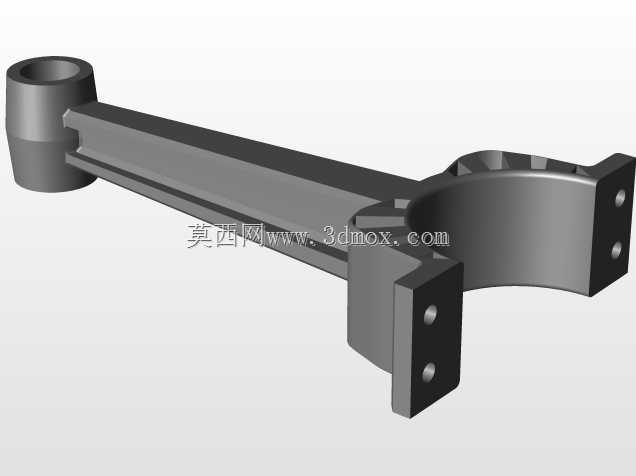

　　杆身采用等截面直臂结构，截面形状经过受力优化，在满足轴向拉压、横向弯曲强度要求的前提下尽可能缩减材料占用，降低运动部件的整体惯量，提升压力调节的响应速度。设计过程中需严格控制两端连接位的中心距尺寸，该尺寸直接决定减压阀的调节行程范围，中心距偏差过大会导致阀口无法完全开启或关闭，造成压力调控失效；大端环形结构的内径需与配合的调节轴径保持合理的配合公差，安装边界需考虑周边调节弹簧、密封组件的避让空间，避免装配后出现运动干涉；小端铰孔的轴线需与大端环形孔的轴线保持严格平行，平行度偏差会造成传动过程中出现卡滞、偏磨问题，缩短部件使用寿命。

　　杆身与两端连接位采用圆弧过渡设计，可有效降低应力集中系数，适配减压阀长期往复动作的工况需求，避免交变载荷下过渡位置出现疲劳断裂。该类连杆除应用在工业管路减压阀外，也可适配汽车燃油系统、气动控制系统的同类调压部件，不同应用场景下可根据实际受力需求调整杆身截面尺寸、连接端的配合公差，满足不同压力等级、调节行程的使用要求。
