车床用卡盘爪主轴连接结构

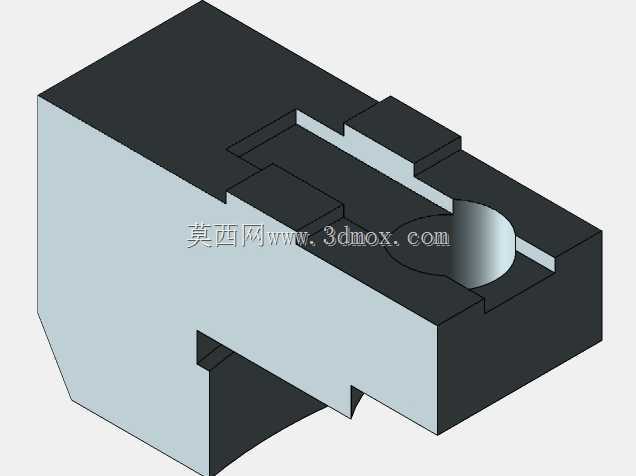

　　在普通卧式车床、数控车床的主轴装夹系统中，卡盘爪是直接承担工件夹持定位的核心接触部件，其结构精度直接决定工件装夹的同轴度、夹持稳定性，是车床加工环节中不可替代的功能零件。该结构为适配车床主轴端的卡盘基体安装位设计，整体采用阶梯式块状构型，主体分为卡盘基体嵌合段与工件夹持段两个功能区域，嵌合段的凸起卡槽与卡盘盘体的径向滑槽完全匹配，可沿滑槽做径向同步移动，实现对不同直径工件的夹紧与松脱动作。

　　从安装边界来看，该卡盘爪的嵌合槽宽度、卡槽深度均严格匹配对应规格卡盘的滑槽尺寸，安装时无需额外改制，可直接嵌入卡盘滑槽内，通过卡盘内部的丝杠传动结构带动其同步径向进给，单爪的行程范围覆盖对应卡盘的常规夹持直径区间，既可以适配圆形棒料的外圆夹持，也可通过反向安装实现盘类零件的内孔撑紧夹持。设计阶段重点考量了夹持受力的均匀性，夹持工作面采用圆弧过渡构型，与工件接触时可增大接触面积，减少硬夹持对工件表面造成的压痕损伤，同时爪体的非工作面做了减重开槽处理，在保证整体结构刚性、满足大切削量加工夹持力要求的前提下，降低了卡盘整体转动惯量，减少主轴高速旋转时的动平衡偏差。

　　实际加工场景中，这类卡盘爪常配套三爪自定心卡盘使用，依靠三爪的同步进给实现工件的自动定心，相比四爪单动卡盘装夹效率更高，适合轴类、盘类等规则回转体零件的批量加工；针对异形零件装夹需求时，也可通过对爪体夹持面的二次修配，适配非规则轮廓工件的夹持定位。爪体的材质选型通常匹配40Cr调质处理，表面夹持段做高频淬火提升耐磨性，长期反复装夹磨损后可单独更换单爪，无需整体更换卡盘，有效降低设备维护成本。结构设计上规避了应力集中的直角过渡，所有受力转折处均做了圆角处理，在大切削力负载下可避免爪体断裂风险，同时嵌合段的卡槽配合公差控制在合理间隙范围内，既保证滑动顺畅无卡滞，又不会因间隙过大导致装夹偏心，满足普通车床半精车、精车工序的装夹精度要求。
