卧式螺带粉体混合搅拌设备结构设计

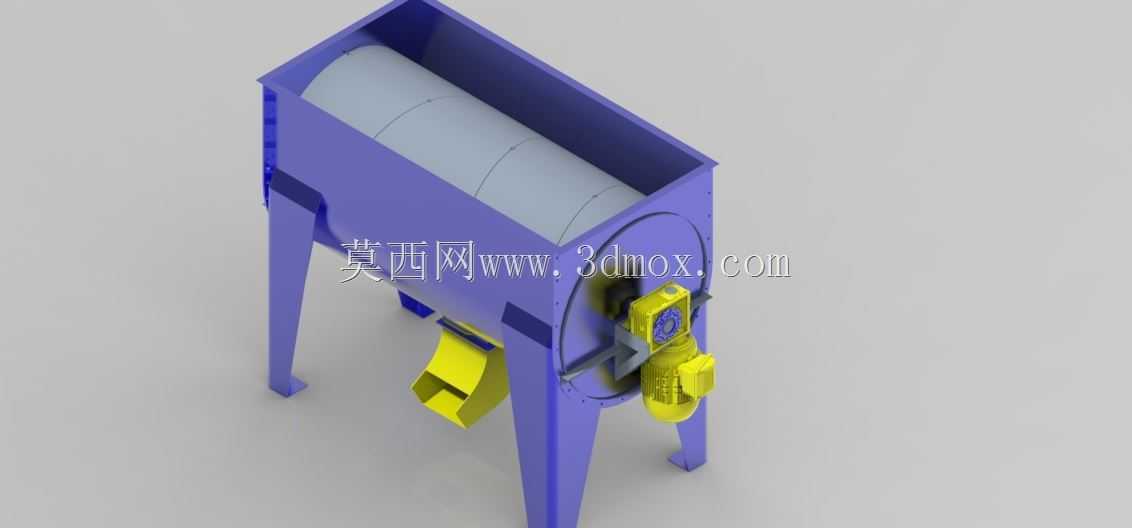

　　这款卧式螺带混合设备主要面向粉体、颗粒状物料的均匀混合作业场景，常见于食品添加剂配料、化工粉体混配、饲料原料拌合、建筑粉料预处理等生产环节，可实现不同比重、不同粒度物料的低破损均匀混合，避免混合过程中物料出现分层、离析问题。设备整体采用卧式U型腔体结构，腔体内部设置双层螺带搅拌组件，外层螺带将物料从腔体两端向中心推送，内层螺带将物料从中心向两端分散，形成连续的对流循环混合路径，相比普通桨叶搅拌，混合均匀度可提升15%以上，混合周期更短，针对易抱团的粉体物料，螺带边缘与腔体内壁预留3-5mm间隙，既可以刮除腔壁粘附的物料，避免长期积料变质，也不会因间隙过小造成部件磨损卡滞。

　　设备驱动端采用直连减速结构，动力输出端设置密封轴承座，搭配填料密封结构，可适配粉体工况下的防尘要求，避免粉料进入轴承造成磨损，出料口设置在腔体底部中心位置，采用翻板式卸料结构，卸料残留量低于1%，减少物料浪费。从安装边界来看，设备采用四点支腿支撑结构，支腿底部预留安装地脚螺栓孔，可直接固定在混凝土基础或者钢平台上，安装时需保证腔体水平度偏差不超过千分之一，避免长期运行出现轴承偏磨问题；设备进料口设置在腔体顶部，可搭配人工投料、真空上料、螺旋上料等多种进料方式，适配不同生产线的布局需求。

　　设计过程中针对螺带组件做了动平衡校正，避免高转速运行时出现整机振动问题，腔体壁厚根据容积大小做了等强度设计，在保证腔体刚度、避免满载变形的前提下，尽可能降低设备自重，支腿采用型钢焊接结构，截面抗弯模量满足满载工况下的承重要求，不会出现支腿变形问题。设备的搅拌轴与螺带之间采用分段焊接连接，每段螺带都设置支撑筋板与主轴固定，避免长期运行螺带出现变形脱落问题，针对有温度要求的混合工况，腔体外部还可预留夹套安装空间，可通入冷却水或者导热油实现混合过程的温度控制，适配更多特殊物料的混合工艺要求。
