摩托车发动机连杆组合结构设计

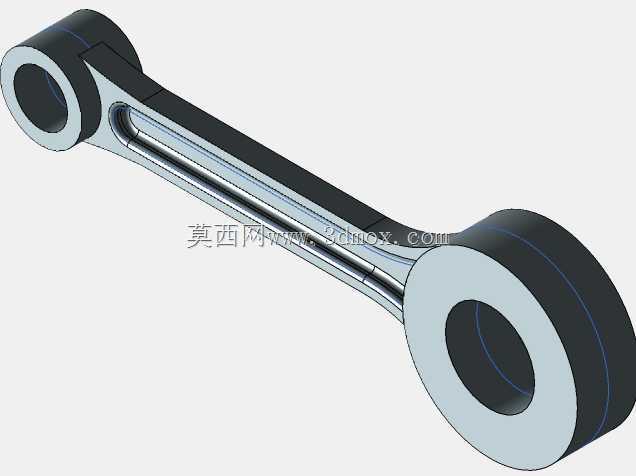

　　该连杆部件作为内燃机曲柄连杆机构的核心传力构件，主要应用于小排量摩托车动力单元中，承担活塞往复运动与曲轴旋转运动之间的运动转换与动力传递作用。在实际工况下，连杆需要承受活塞销传递来的燃气爆发压力，同时还要克服活塞组往复运动产生的惯性力，以及自身摆动形成的交变载荷，因此结构设计上对刚度、强度与轻量化的平衡有着极高要求。从结构布局来看，连杆整体采用长杆身分体式设计，大小端分别设置带衬套的安装孔位：小端孔通过活塞销与摩托车活塞组件铰接，孔内预留耐磨衬套安装位，可在长期往复摆动工况下降低销孔磨损速率，延长部件维护周期；大端孔用于与曲轴曲柄销配合，孔位端面设置定位凸台结构，保证装配时与曲轴轴颈的同轴度偏差控制在合理区间，避免运转过程中出现偏磨、异响等问题。

　　杆身部分采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下尽可能削减非受力区域的材料冗余，既降低了连杆自身的往复运动质量，减少惯性力对曲轴轴承的冲击，也能兼顾模锻或机加工过程中的工艺可行性，避免截面突变带来的应力集中风险。设计过程中需要严格控制大小端孔的中心距尺寸，该参数直接决定发动机的活塞行程与压缩比，一旦尺寸偏差超出公差范围，会导致活塞在上止点位置碰撞气门或气缸盖，引发动力单元的严重机械故障；同时大小端孔的平行度、圆柱度公差也需要匹配对应机型的装配要求，孔位表面粗糙度需满足衬套、轴瓦的压装工艺标准，防止配合面出现松动、滑移。

　　安装边界方面，小端外径尺寸需要匹配活塞内腔的避让空间，避免活塞运动到下止点时连杆小端与活塞裙部发生运动干涉；大端的外圆轮廓尺寸则需要避让曲轴箱内部的加强筋与润滑油道，保证曲轴运转时连杆大端有足够的摆动空间，不会与箱体结构产生剐蹭。杆身的过渡区域均采用大圆角平滑过渡，消除应力集中点，可有效应对发动机高转速工况下的交变载荷冲击，降低连杆疲劳断裂的失效概率。此外，连杆的重量分组公差也需要严格管控，同批次装机的连杆重量差需控制在极小范围内，避免曲轴运转时出现动平衡超差问题，减少发动机整体振动，提升骑行过程中的平顺性。
