Creo参数化空间弯折输送管道结构

　　这类空间弯折管道在流体输送系统中承担介质导流的核心作用，常见于化工流体输送、液压动力回路、工艺设备配套管路等场景，可根据现场安装空间的障碍物分布、设备接口位置灵活调整弯折路径，避免与周边结构件产生干涉，同时保证介质输送过程的流阻控制在合理区间。设计这类管道时，首先需要梳理两端接口的空间坐标，结合现场预留的安装空间确定每一段直管段的走向，再根据管路内输送介质的流速、压力等级匹配对应的管道内径与壁厚，弯折段的弯曲半径需要结合管材的弯折工艺特性确定，过小的弯曲半径会导致弯折处管壁减薄超标，埋下应力开裂的隐患，过大的弯曲半径则会额外占用安装空间，不利于紧凑布局。

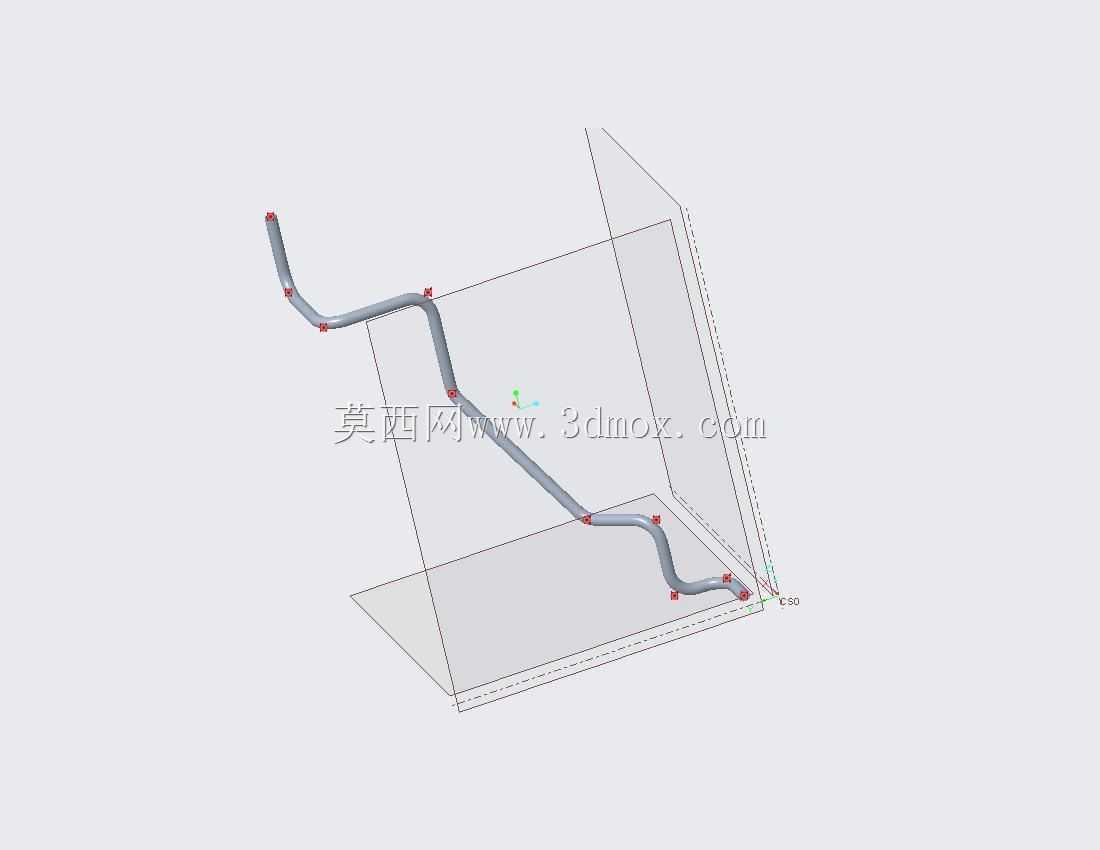

　　从结构上看，该管道采用多段空间弯折构型，每一段直管段的轴线方向均通过三维坐标精准定位，弯折处采用平滑圆弧过渡，避免直角弯折带来的流阻激增与介质冲蚀问题，管道整体的壁厚均匀一致，可满足对应压力等级下的强度要求，两端接口可根据对接需求设置为焊接、法兰连接或者卡套连接形式，适配不同的安装工况。在实际安装过程中，这类预制弯折管道需要严格对照三维坐标进行定位，每一段管段的安装偏差需要控制在公差范围内，避免接口处出现强制对接产生的装配应力，长期运行过程中，弯折处是介质冲蚀与应力集中的重点位置，设计时已经通过弯曲半径优化降低了局部冲蚀速率，同时壁厚取值也预留了足够的腐蚀裕量，可满足长期稳定运行的要求。

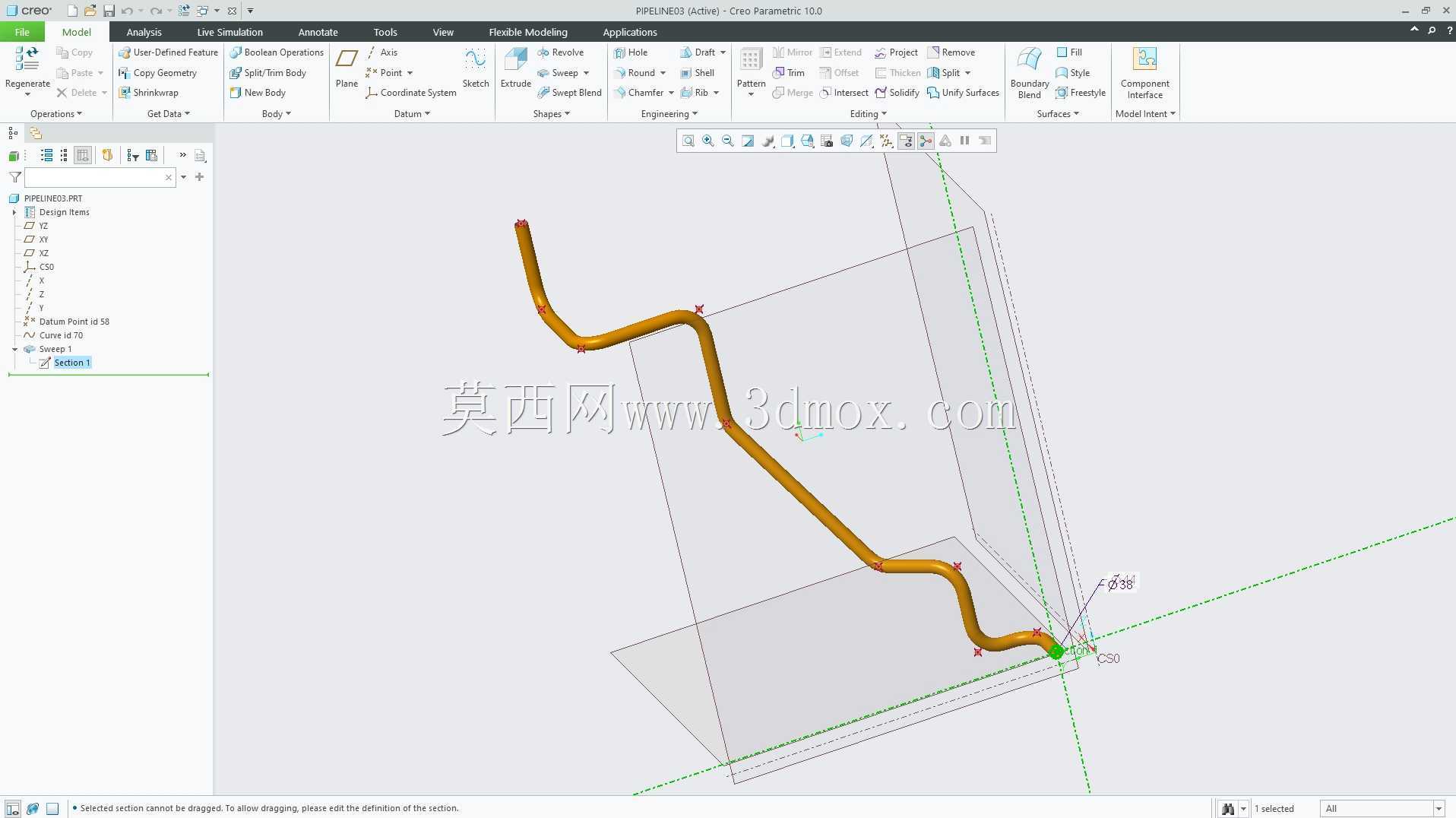

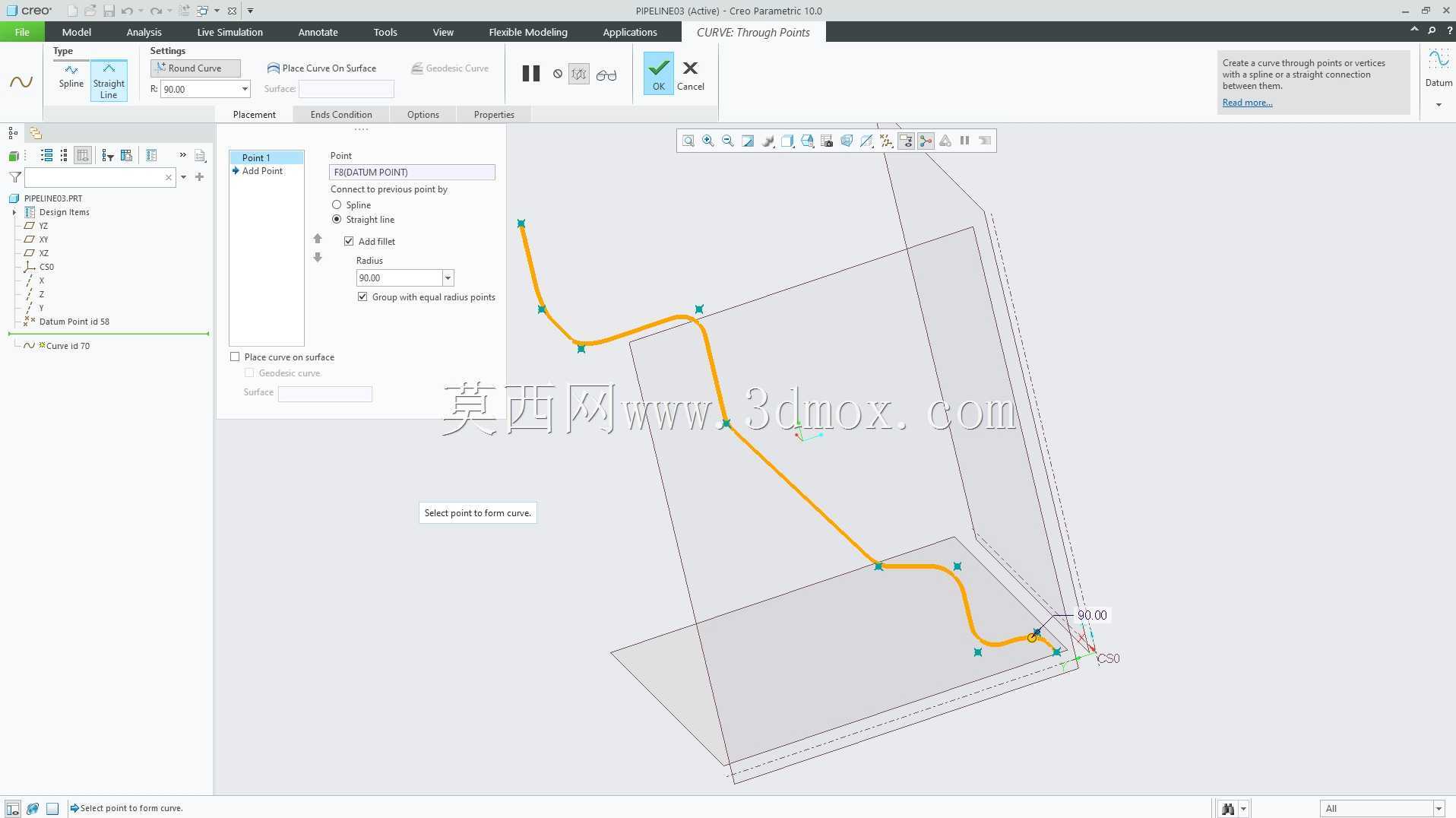

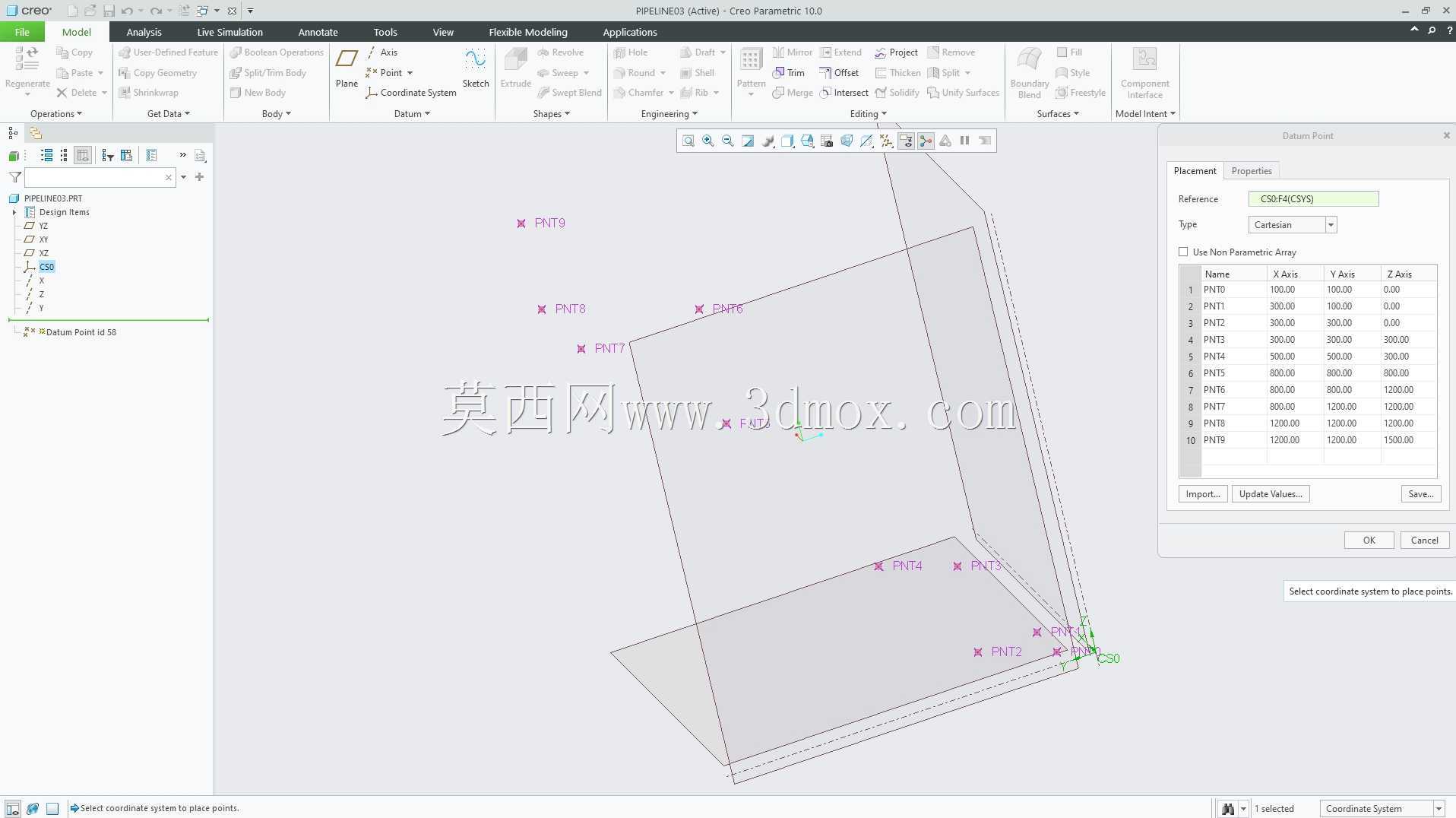

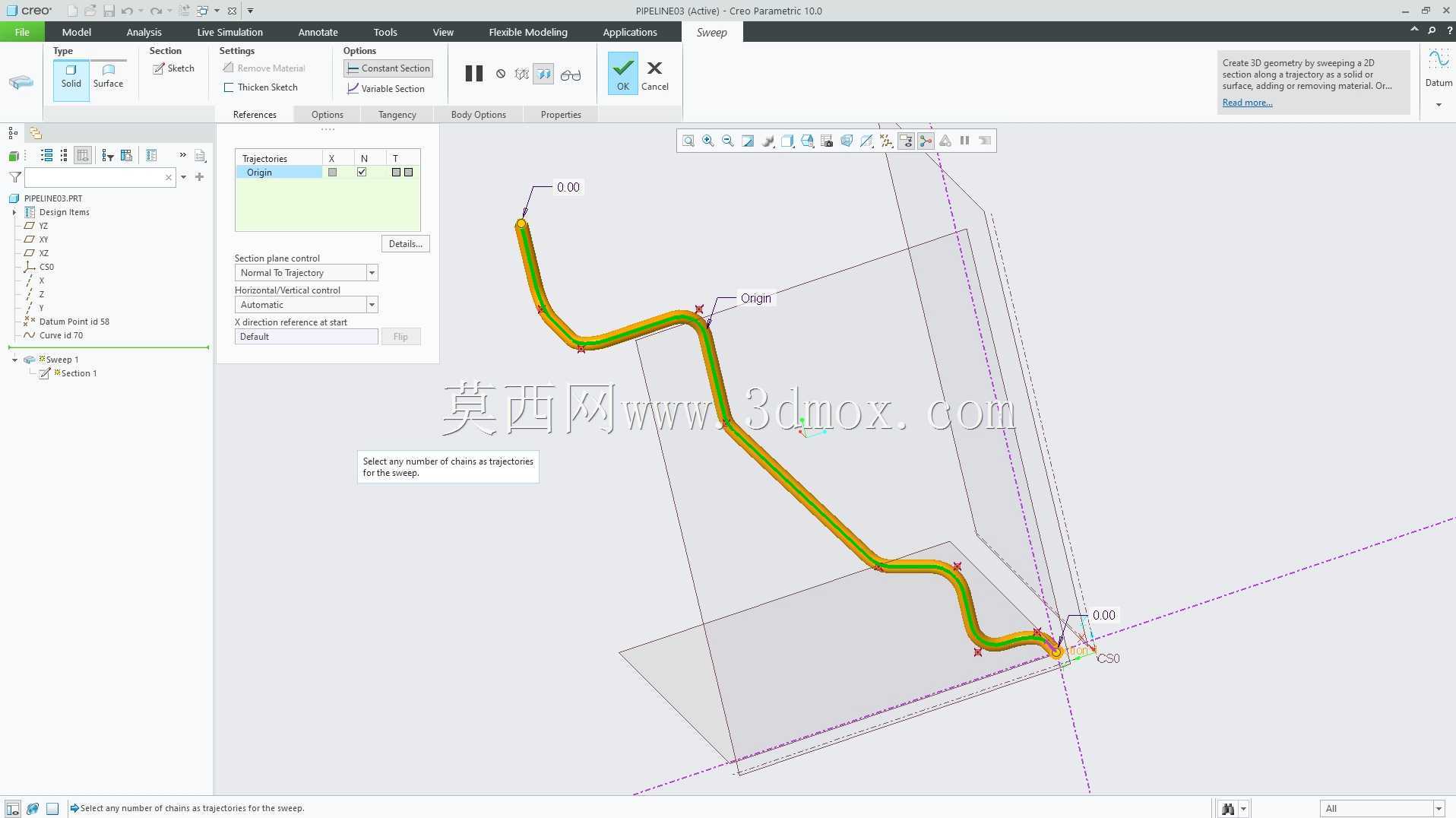

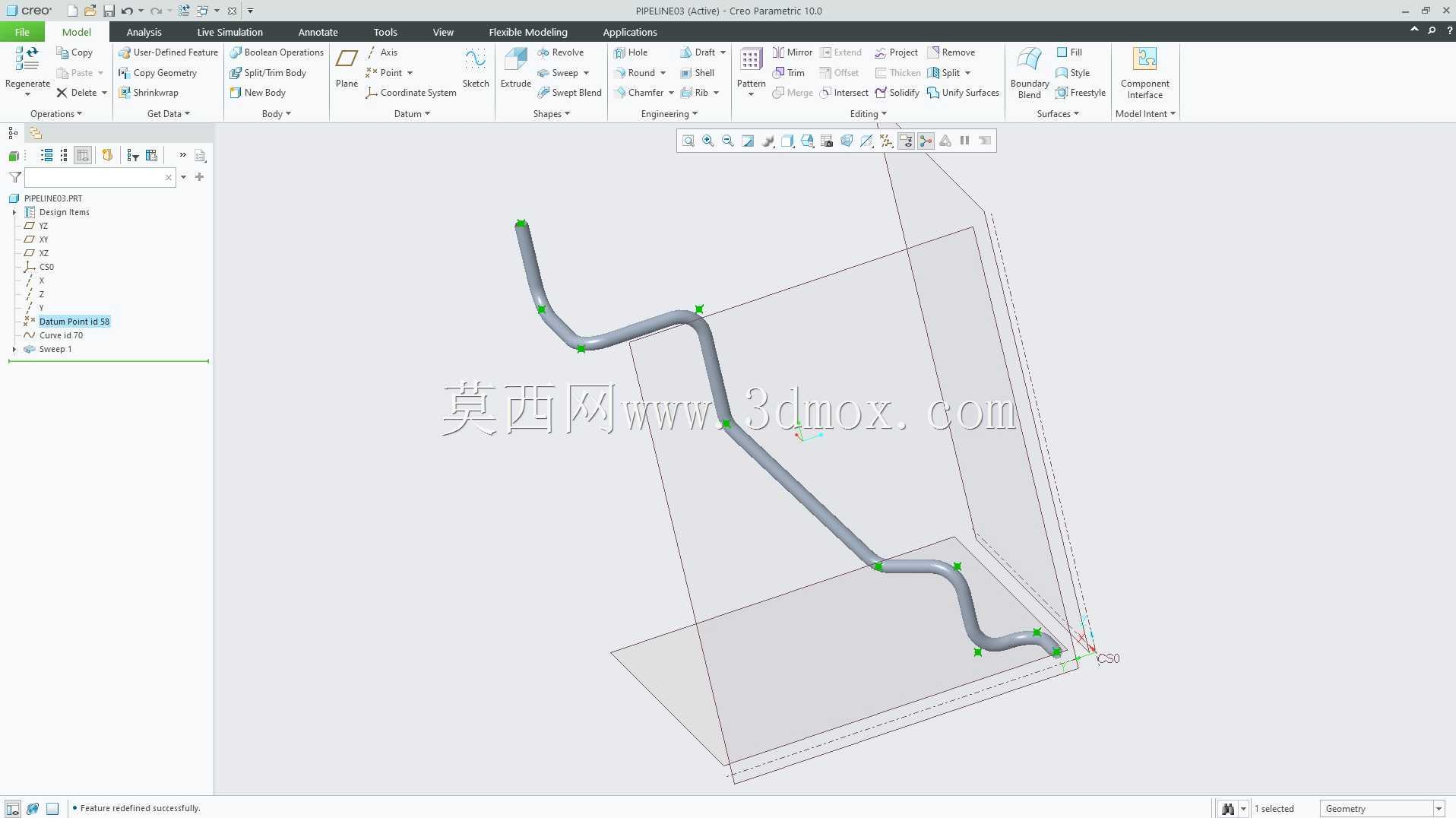

　　建模过程中采用坐标点驱动的参数化建模方式，每一个弯折点的空间坐标、弯曲半径、管径、壁厚都设置为可调整参数，后续如果现场接口位置出现调整，或者管路布局需要优化，只需要修改对应参数即可快速生成新的管道模型，大幅提升管路设计迭代的效率，同时参数化模型也可直接导出为工程图纸，指导管材的弯折加工与现场装配，减少现场测绘、反复试装的工作量。这类空间管路的设计核心是在有限的安装空间内完成介质输送路径的规划，同时平衡流阻、结构强度、加工工艺性三者的关系，避免出现设计完成后无法加工、或者安装时与周边设备干涉的问题，建模时需要同步校验管道与周边结构的最小安全间隙，保证后期运维、拆装操作有足够的操作空间。
