齿轮齿条式手动升降调节机构

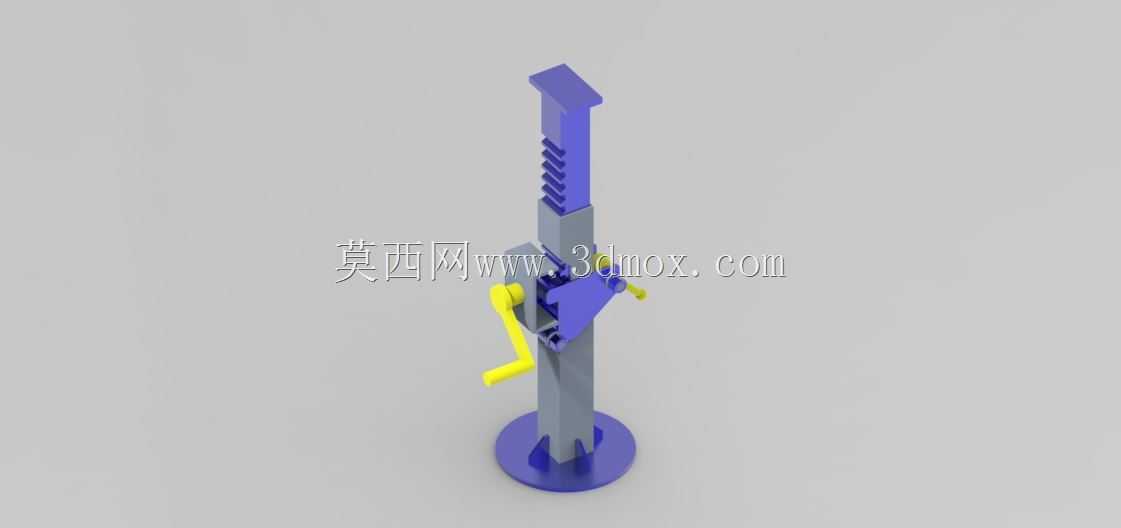

　　这款齿轮齿条式手动调节机构，常被集成在小型工装夹具、实验台架、轻型物料承托设备的高度调节工位中，适配需要频繁手动调整作业高度、且调节行程内任意位置可锁止的轻载作业场景，相比螺纹升降结构，它的调节速度更快，空行程损耗更小，适合需要快速切换作业高度的工位使用。从结构设计来看，整体采用立式同轴布局，底部圆形法兰盘作为安装基准，法兰上预留的安装孔可直接通过螺栓固定在设备基座或工作台面，安装时需保证立柱与安装面的垂直度公差控制在0.1mm以内，避免齿条升降过程中出现卡滞、偏磨的问题。

　　立柱采用空心方钢结构，在保证整体结构刚性的同时降低了自身重量，立柱内侧加工有导向槽，与齿条背部的导向凸台配合，限制齿条升降过程中的周向转动与径向窜动，导向配合面的间隙控制在0.05-0.1mm之间，既保证升降动作顺滑，又不会出现晃动间隙。顶部的T型承托台可根据实际安装需求更换不同的接口形式，用来承托待调整的工件、检测探头或者作业工装，承托台与齿条顶端采用定位销加螺栓的连接方式，拆卸更换便捷，可适配不同的作业端装夹需求。侧置的摇柄组件通过齿轮轴与立柱内的齿条啮合，摇柄转动时带动齿轮旋转，将旋转运动转化为齿条的直线升降运动，齿轮与齿条采用模数1.5的渐开线齿形，啮合重合度大于1.2，传动过程平稳无冲击，轻载工况下传动效率可达90%以上。

　　摇柄旁设置的蓝色拨块为锁止结构，拨块卡入齿轮齿槽时可直接锁止齿轮转动，实现升降位置的即时固定，锁止结构采用弹簧顶紧设计，无需额外操作即可在松手时自动卡入锁止位置，避免调节完成后机构受负载作用自行下滑。整体机构的有效升降行程可根据实际使用需求调整齿条长度，常规款的升降行程覆盖100-300mm区间，额定承载能力在50kg以内，完全满足轻型工装调节、实验设备高度调整、小型工位升降的使用需求。设计过程中对各运动部件的干涉情况做了完整校验，摇柄转动全行程内不会与立柱、安装法兰产生结构干涉，齿条升降到上下极限位置时都设置有限位挡块，避免齿条脱出立柱导向槽。所有外露的金属部件都做了防锈处理，啮合传动部位预留有润滑脂加注空间，日常维护时只需定期在齿轮齿条啮合面涂抹润滑脂，即可保证长期使用的动作顺滑，降低运动部件的磨损速率。
