心形镂空开口爱情戒指创意结构设计

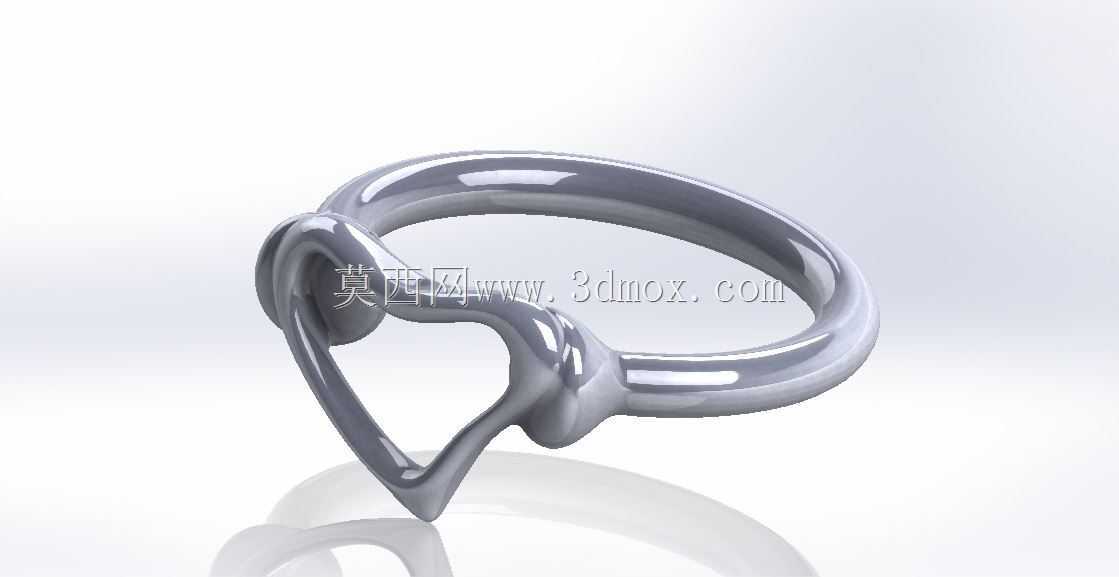

　　这款心形结构指环的设计，最初是面向首饰定制加工场景做的结构验证，日常在做精密小五金结构建模时，这类薄壁环形件的曲率过渡处理很考验建模时的曲面把控能力。从实际佩戴场景出发，指环的圈口做了常规佩戴尺寸的适配，戒圈主体采用等壁厚圆弧截面，壁厚控制在1.8mm，既保证了金属加工后的结构强度，不会因为日常佩戴的磕碰出现变形，也避免了壁过厚导致的佩戴压手、重量过重的问题。戒面位置的镂空心形结构是整个设计的核心，心形轮廓和戒圈的衔接处做了R0.5的圆角过渡，没有尖锐棱角，一方面是避免佩戴时勾挂衣物、划伤皮肤，另一方面也能减少铸造或3D打印过程中的应力集中，降低加工时的次品率。

　　设计时特意没有做闭口圈结构，而是保留了微开口的调整余量，适配不同指围的佩戴需求，开口位置的两个端头做了圆弧收边，不会在调整圈口时出现硌手的问题。从加工适配性来看，这个结构既适配失蜡铸造的传统首饰加工工艺，也能直接用于金属3D打印的小批量定制，曲面拆分时没有倒扣结构，不需要做复杂的抽芯滑块，后续开模做批量生产时，模具结构也相对简单，能有效控制加工成本。心形镂空的内部轮廓做了0.3mm的倒角处理，光线照射时能形成自然的光影层次，不需要额外做复杂的车花工艺就能呈现不错的质感，戒圈的外表面做了光面曲率连续处理，后续不管是做抛光亮面处理，还是做喷砂、拉丝的表面工艺，都能有很好的适配性。

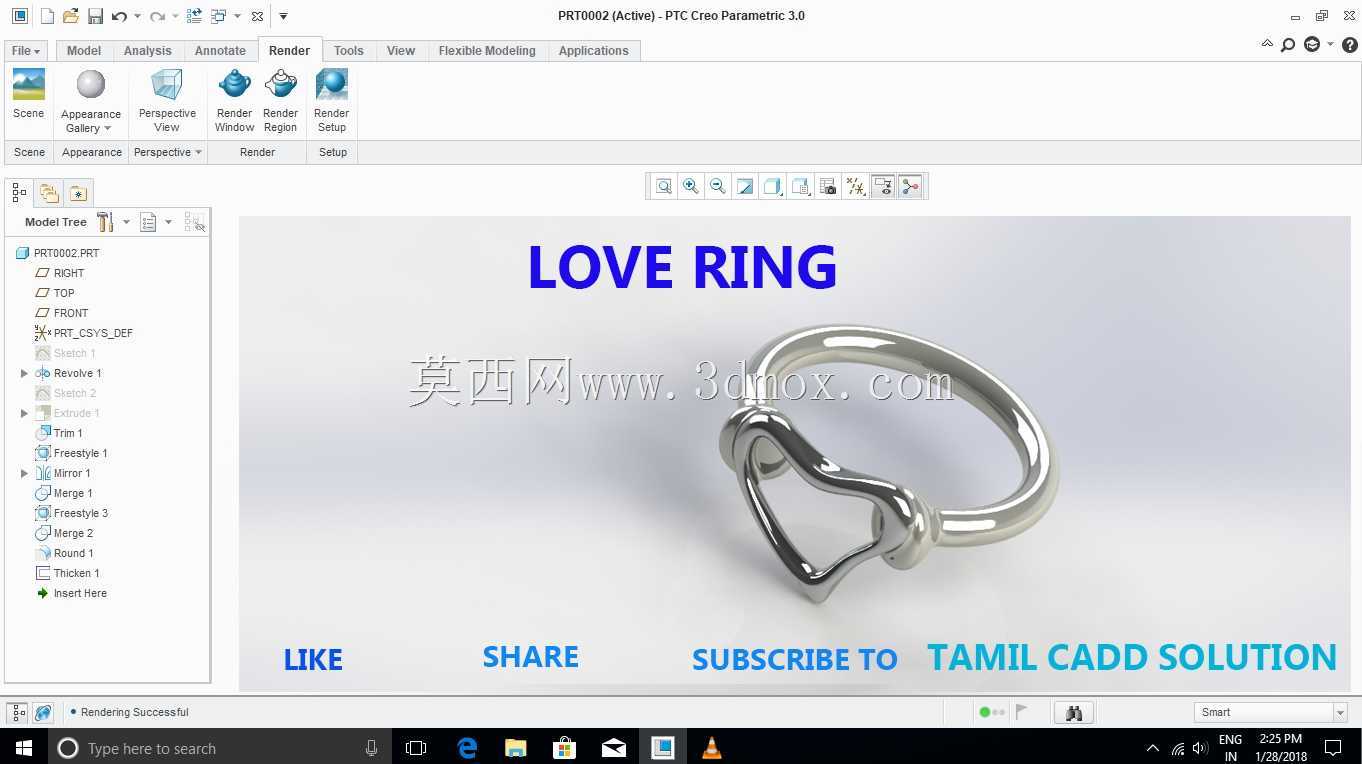

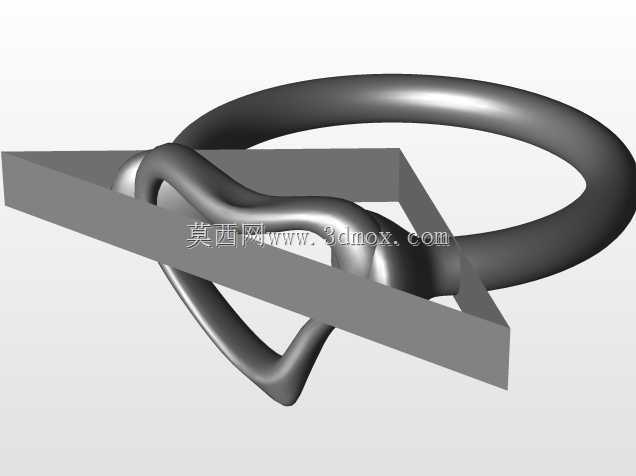

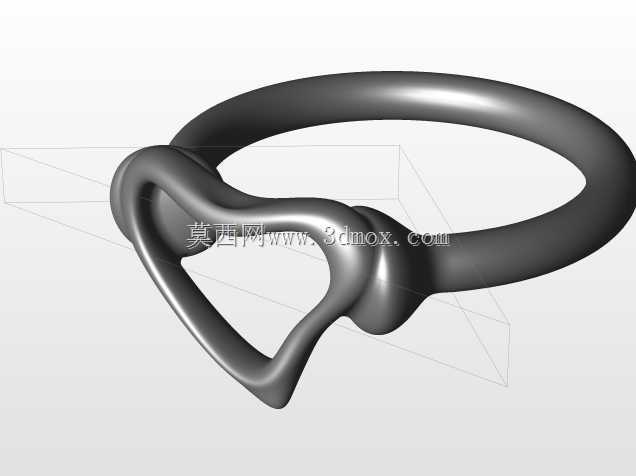

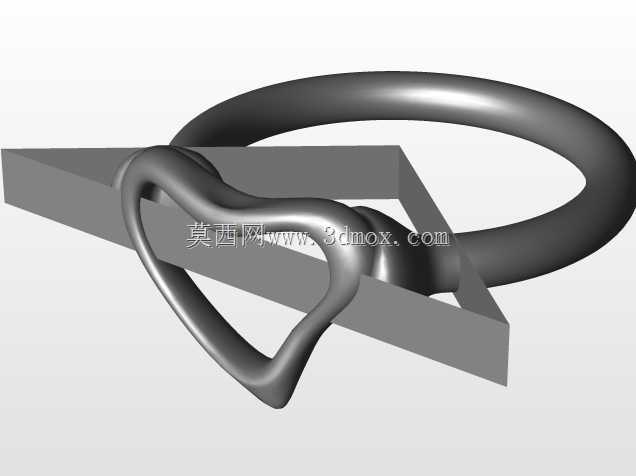

　　实际建模过程中，先绘制戒圈的基础扫掠路径，再调整心形结构的空间位置，确保心形的对称平面和戒圈的佩戴平面呈15度的仰角，佩戴时心形结构能自然朝向手背方向，呈现最好的视觉展示效果，衔接位置的曲面做了G2连续处理，不会出现明显的拼接棱线，拿在手里触摸时整个轮廓顺滑无突兀感。这类小尺寸精密饰品的建模，尺寸公差需要控制在0.05mm以内，不然后续拼接焊接或者直接打印时会出现接缝错位的问题，戒圈的内径按照常规佩戴尺寸做了17mm的基础内径，配合开口结构可以覆盖16-18mm的指围范围，满足大部分普通消费者的佩戴需求，不需要额外做过多的尺寸改款就能适配多数定制订单。
