三爪式轴承拉拔拆卸工装结构设计

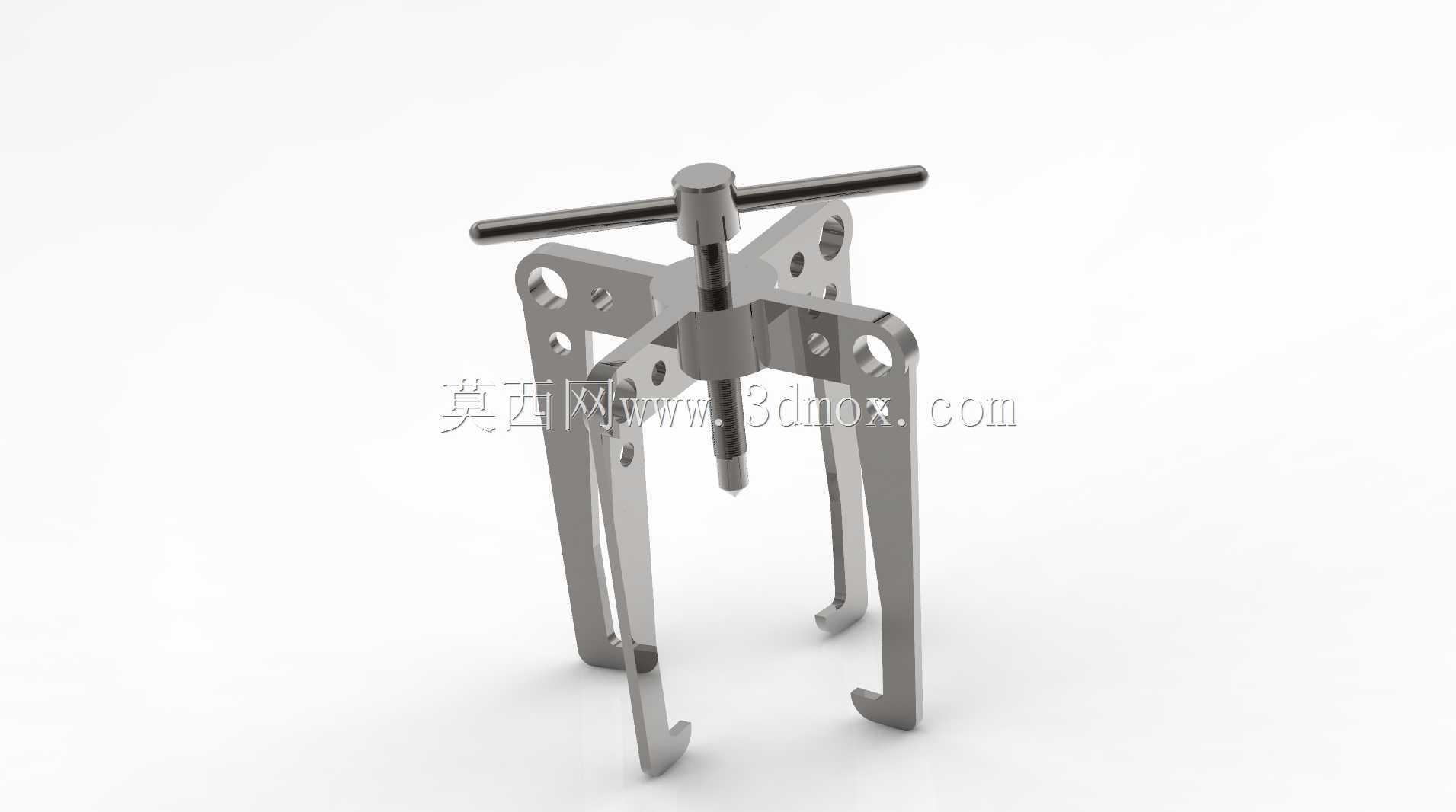

　　在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是容易损伤配合面、耗费工时的环节，这款三爪式轴承拉拔器正是针对这类工况设计的手动拆卸工装，区别于普通两爪拉马容易滑脱、受力不均的问题，三爪对称布局的结构能让拉拔力均匀作用在轴承内圈端面，避免拆卸过程中轴承偏斜卡滞，甚至刮伤轴颈配合面的情况。

　　从结构设计逻辑来看，顶部的T型旋转手柄采用大力臂设计，操作人员无需额外加接延长杆，就能通过丝杆传动输出足够的轴向拉拔力，丝杆采用梯形螺纹传动，具备自锁特性，拉拔过程中不会因为受力回退，操作安全性更有保障。三个拉爪通过铰接结构与中部支撑架连接，可根据待拆卸轴承的外径尺寸调整张开角度，适配一定尺寸范围内的深沟球轴承、圆锥滚子轴承以及同类型过盈配合轴套类零件的拆卸作业，拉爪末端的钩头做了加厚处理，且钩接面设计成与轴承内圈端面贴合的平直面，不会因为应力集中刮伤轴承端面，也能避免拉拔过程中爪部滑脱。

　　中部的支撑框架采用镂空式钣金结构，在保证整体结构刚度、抵消拉拔反力的前提下，尽可能降低工具自身重量，方便现场操作人员手持携带，支撑框架上开设的多个铰接孔位，可对应调整拉爪的安装位置，适配不同厚度的轴承拆卸需求，拉爪的行程范围覆盖常规小型设备配套轴承的拆卸深度，作业时无需额外加装垫块，只要将三个拉爪均匀钩住轴承内圈，转动顶部手柄让丝杆顶端顶住轴端中心孔，持续平稳旋转手柄就能将轴承沿轴向平稳拉出，不会对轴件本身造成额外的敲击损伤。

　　在实际使用场景中，这类工具多用于电机维修、泵类设备拆解、小型传动机构维护的现场，相比液压拉马体积更小巧，适合狭窄空间内的轴承拆卸作业，整体结构没有易损的液压密封件，日常维护仅需定期给丝杆螺纹加注润滑脂即可，长期使用也不会出现漏油、失压的问题。设计过程中对拉爪的受力角度做了优化，当拉爪承受额定拉拔力时，铰接点的受力方向沿构件轴向传递，不会出现额外的弯矩导致爪部变形，支撑腿的底面做了平齐处理，拉拔作业时三个支撑点能平稳贴住轴承安装位的周边端面，不会因为支撑面倾斜导致拉拔力偏斜，整个作业过程单人即可操作，无需额外配合敲击、加热等辅助工序，能大幅降低过盈配合零件拆卸的作业难度，减少零件报废率。
