扭转式双孔钣金连接固定件结构设计

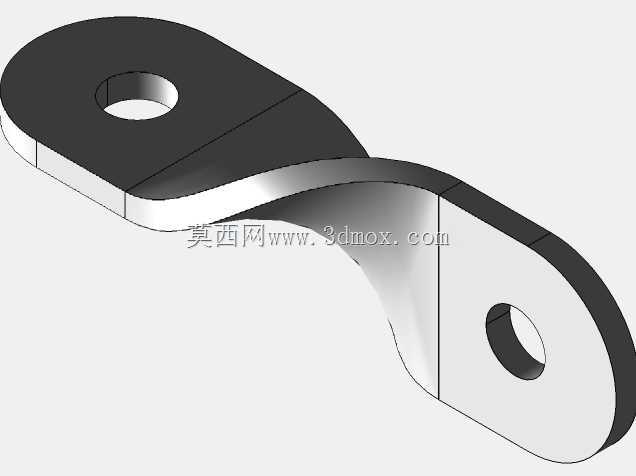

　　这类扭转结构的双孔钣金件，在轻工设备、小型输送线、民用机电产品的非重载连接场景中十分常见，不同于常规平直钣金支架，它通过中部的扭转成型，实现两个安装面的空间角度偏移，适配安装基准面存在空间夹角的连接需求，无需额外增加转接垫块或调整安装座的加工角度，能有效精简装配环节的零件数量，降低整体装配累计误差。从结构设计逻辑来看，该零件采用等厚钣金板材冲压成型，两端为带圆形安装孔的平直耳板，孔位边缘做了翻边强化处理，既可以提升安装孔位的局部刚度，避免螺栓锁紧时板材出现压溃变形，也能增加孔位与紧固件的接触面积，分散锁紧应力，防止长期受振后连接松动。

　　中部的扭转段采用平滑过渡的曲面构型，没有尖锐的折角，一方面能避免冲压成型过程中板材出现应力集中导致的开裂问题，降低成型工序的废品率，另一方面平滑的曲面可以让零件承受载荷时的应力分布更均匀，在承受两个安装面之间的拉扯、小幅扭转载荷时，不会出现局部应力过载断裂的情况。在实际安装适配层面，两端耳板的安装孔为等直径设计，可适配同规格的标准螺栓或自攻螺钉，安装时无需区分固定端与活动端，降低现场装配的操作门槛；零件整体厚度适配常规钣金冲压的工艺范围，成型后无需额外的机加工序，仅需做基础的去毛刺处理即可投入装配，适合批量生产场景。

　　这类零件常被用在小型设备的外壳连接、内部线束支架固定、轻型附件的挂载连接场景，比如小型风机的导流板固定、电控箱内的走线支架转接、民用健身器材的非受力结构件连接，它的扭转角度可以根据实际安装空间的夹角需求调整，不需要重新设计整套连接结构，仅需调整冲压成型时的扭转角度参数，就能适配不同的安装空间偏差，对于小批量多型号的设备生产场景，这类通用化的扭转钣金连接件能大幅减少定制零件的种类，降低生产端的物料管理成本。

　　在建模过程中，需要重点关注中部扭转段的曲面过渡质量，确保曲面的曲率连续，避免出现曲面褶皱导致展开下料时的尺寸偏差，同时要验证板材展开后的轮廓是否在常规板材的下料公差范围内，保证冲压成型后两端孔位的位置度符合安装要求，避免出现孔位错位无法装配的问题。
