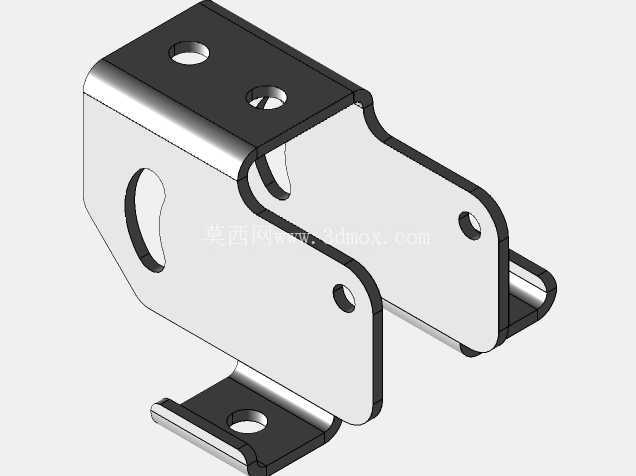

这款钣金支架是面向小功率电源变压器安装场景设计的承载固定构件,日常在工业控制板卡供电模块、小型机电设备内置电源单元、低压配电终端的电源组件安装环节都能见到这类结构的身影,它的核心作用是把绕制完成的变压器本体和设备壳体、安装基板做刚性连接,同时抵消变压器工作时产生的微幅振动,避免绕组引线受拉扯出现松脱,也能让变压器和周边元器件保持安全的电气间隙。从结构细节来看,整个零件采用单张钣金板材经多道折弯工序一体成型,没有额外的焊接拼接部位,这种设计首先能减少加工工序的累计误差,批量生产时的尺寸一致性更容易控制,其次一体折弯的结构在长期受振动载荷的工况下,不会出现焊缝开裂的问题,结构可靠性更有保障。零件上的安装孔做了差异化设计,和设备基板连接的两个固定孔位设置在底部伸出的折弯耳上,孔位周边做了轻微的沉台处理,安装时螺丝头可以完全沉入板面以下,不会和变压器本体底部产生干涉;和变压器本体连接的孔位分布在上部的安装平面,其中一个孔做了长圆形的腰型设计,这个细节是为了补偿变压器本体安装孔的位置公差,哪怕变压器注塑骨架或者铁芯叠装时出现小幅的尺寸偏差,也能顺利完成装配,不需要现场对孔位进行二次修锉。
支架的侧边做了向内的翻边处理,这个结构一方面提升了整个钣金件的截面惯性矩,让零件在板材厚度不增加的前提下获得更好的抗弯折能力,哪怕变压器重量达到数公斤,长期使用也不会出现安装面变形下垂的问题;另一方面翻边形成的光滑圆弧面可以避免安装时划伤操作人员的手部,也不会磨损变压器外层的绝缘胶带,降低绝缘破损带来的安全隐患。在安装边界的尺寸控制上,整个支架的折弯高度做了精准核算,安装完成后变压器本体和设备基板之间会留出3毫米左右的间隙,这个间隙既可以让变压器底部的空气形成流通通道,帮助变压器工作时散热,避免热量在安装面堆积加速绝缘层老化,也能防止变压器工作时的电磁振动直接传递到设备壳体上,降低整机的运行噪音。
支架侧面的异形开孔并非装饰结构,这个开孔的位置刚好对应变压器的引线出线方向,引线可以从这个孔位穿出后直接连接到周边的接线端子上,不需要额外做走线弯折,同时这个开孔也能作为装配时的定位卡口,和变压器骨架上的定位凸台配合,在锁螺丝之前就能把支架和变压器的相对位置固定住,减少装配时的对位调整时间。从设计思路上来说,这个零件完全遵循了钣金件的加工工艺要求,所有折弯内角都预留了和板材厚度匹配的折弯圆角,没有出现直角折弯导致的板材外侧开裂问题,所有孔位和折弯边的距离都大于板材厚度的1.5倍,避免折弯时孔位出现拉扯变形。
零件的表面处理采用了通用的电镀锌工艺,在普通室内使用环境下可以起到不错的防锈作用,不会因为长期受潮出现锈渣掉落污染电路板的问题,如果是用在高湿度的户外设备场景,只需要调整表面处理工艺为喷塑或者镀彩锌,不需要改动主体结构就能满足不同工况的使用需求。在实际选型使用时,需要注意核对支架上部安装面的孔位间距和匹配的变压器安装脚尺寸是否一致,底部安装耳的孔位间距要和设备安装基板的预留孔位对齐,同时要确认支架的承重能力满足变压器的重量要求,避免长期负载出现结构变形。这类钣金支架虽然属于设备里的小型结构件,但它的尺寸精度和结构合理性会直接影响电源模块的装配效率和长期运行可靠性,设计时需要同时兼顾加工工艺性、装配便捷性和实际使用中的载荷、散热、绝缘等多方面要求,哪怕是一个孔位的形状、一个折弯的高度出现偏差,都可能导致整个电源模块无法顺利装配,或者在后续使用中出现故障。
