7.5hp5.6KW充水式潜水动力装置结构设计

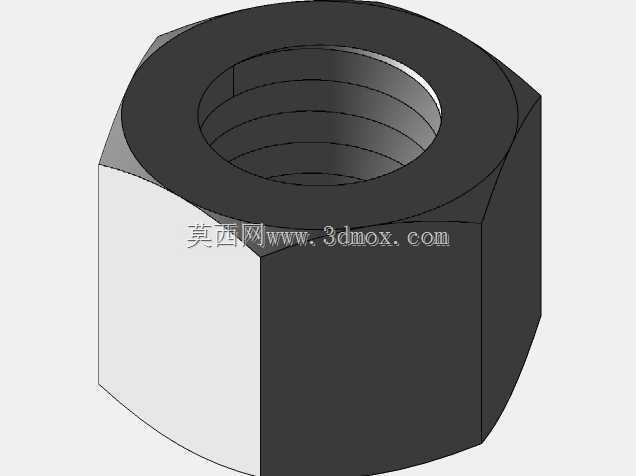

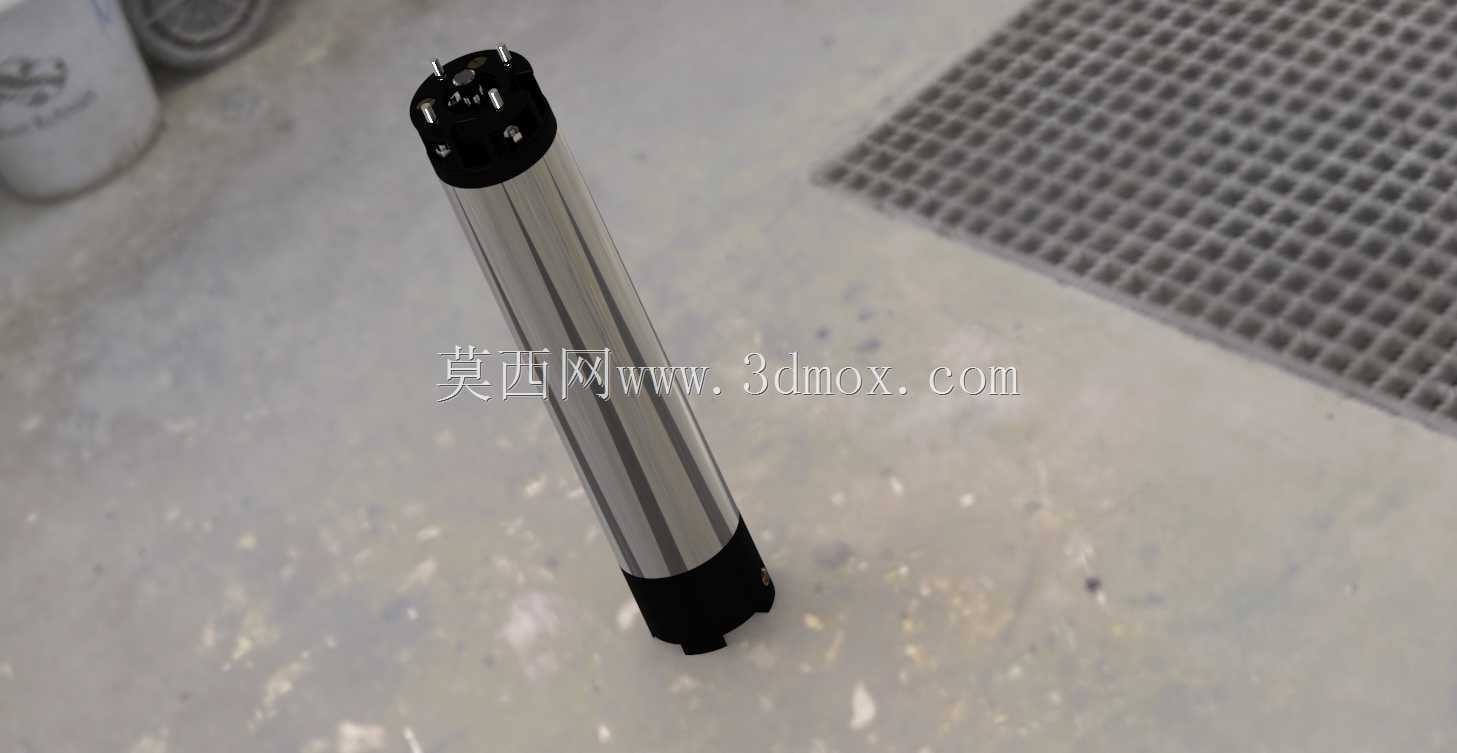

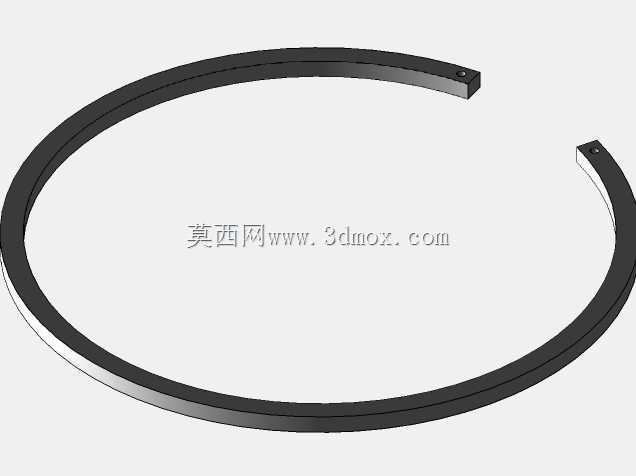

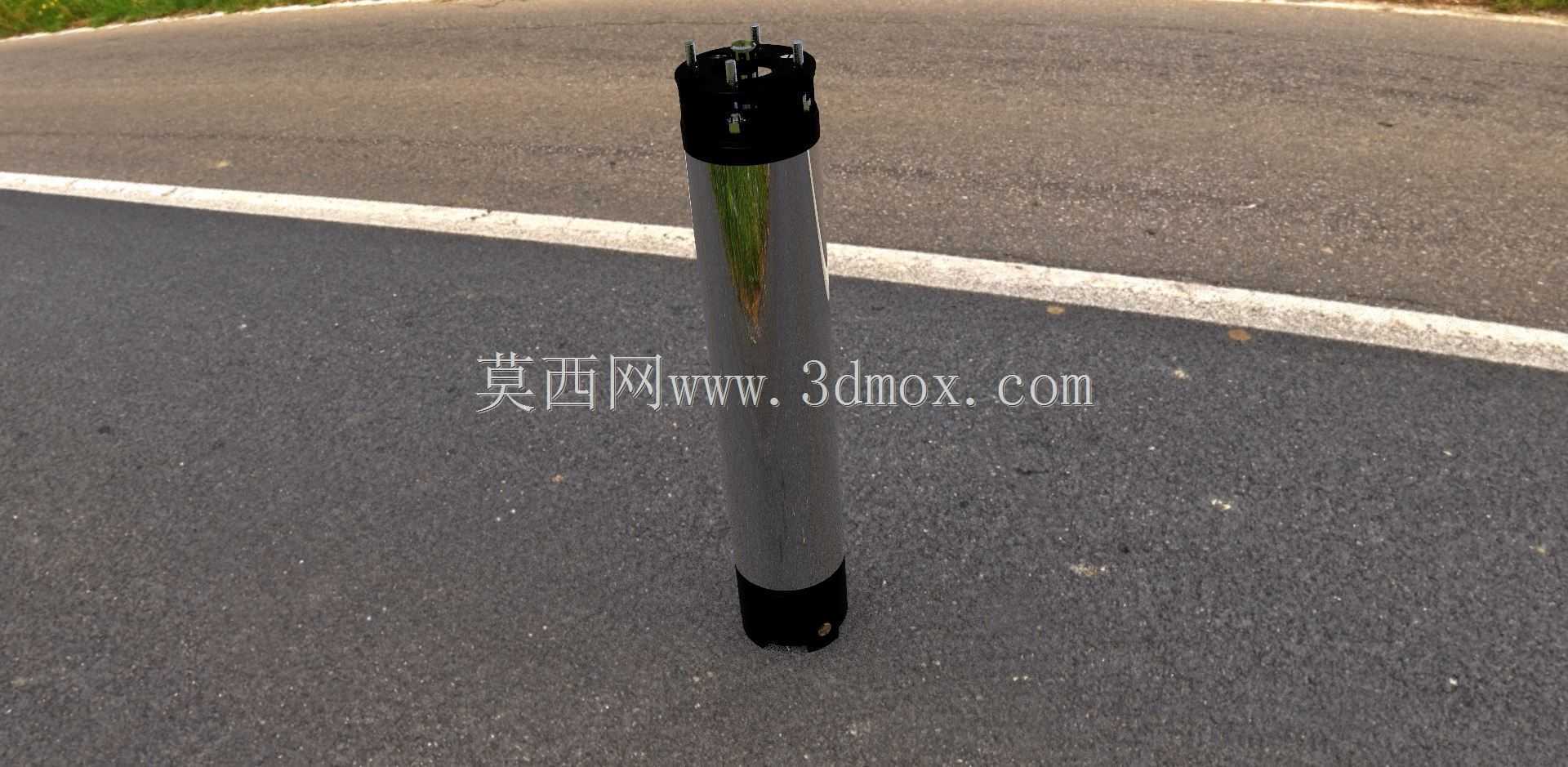

　　这款潜水动力装置的结构设计，核心围绕水下浸没工况的长期可靠运行展开，区别于普通陆用电机的密封逻辑，整体采用细长圆柱式的外形布局，适配井管内径的安装边界，整体外径控制在常规深井井管的通行范围内，可直接下放至百米级的深井水位以下作业，无需额外搭建地面泵房结构，大幅降低农用取水、矿区疏干、地下水位降排场景的基建投入。从实际应用场景来看，这类动力单元常与潜水泵叶轮段直连同轴装配，整套潜入水下后，动力输出端直接驱动叶轮旋转提水，省去了长传动轴带来的传动损耗与轴系对中调试环节，尤其适合农村农田井灌、偏远地区人畜饮水取水、建筑工地基坑降水、矿山井下涌水排送这类作业面分散、不具备地面设备安装条件的场景，相比传统长轴深井泵，其安装流程仅需将配套扬水管逐段连接后下放至设计水深即可，单人配合简易吊装工具即可完成安装作业，后期维护时也可直接整体提升至地面拆解检修，无需开挖作业面。

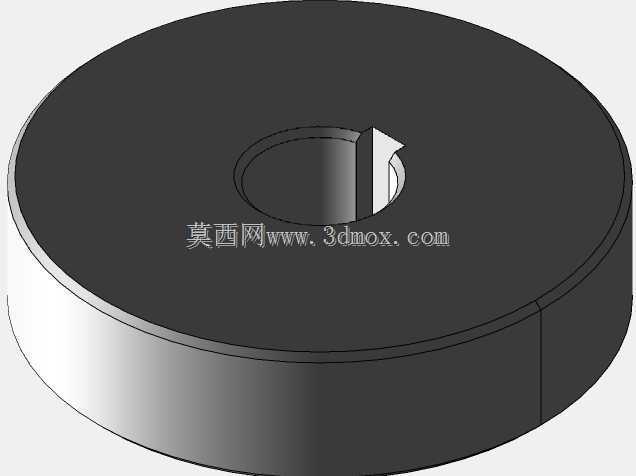

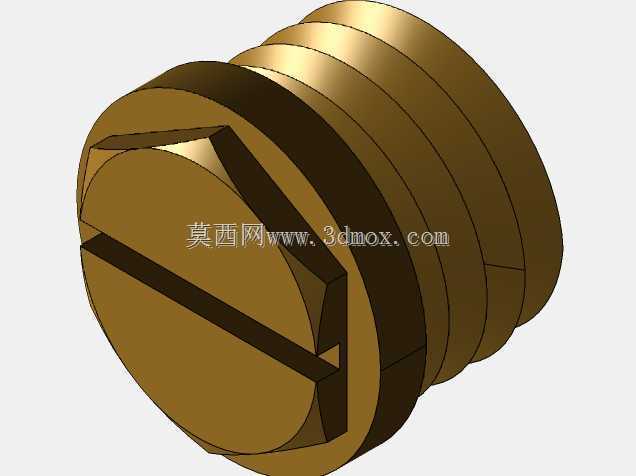

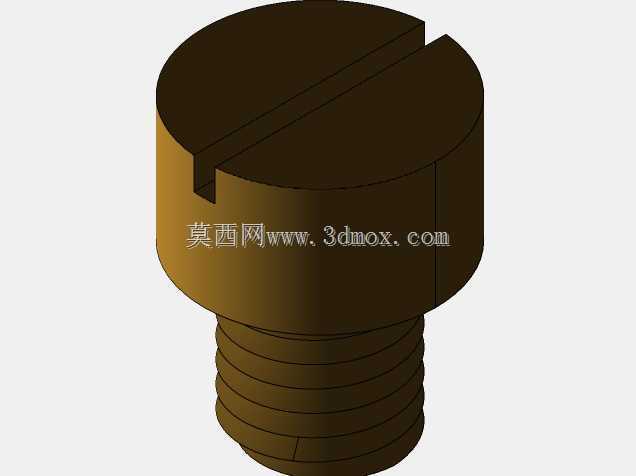

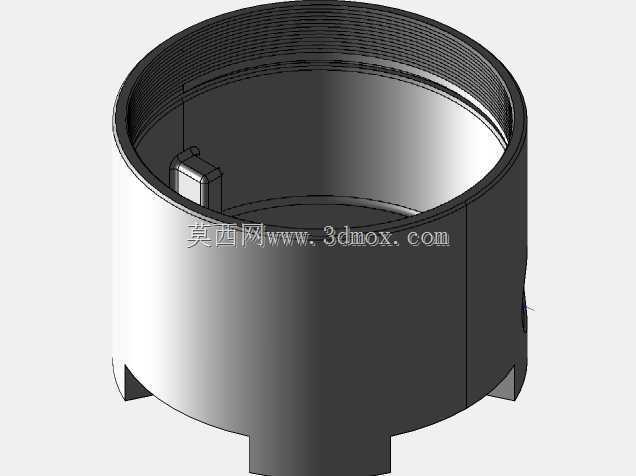

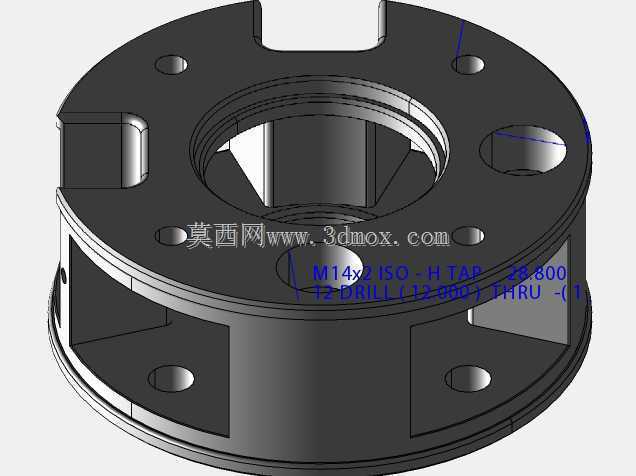

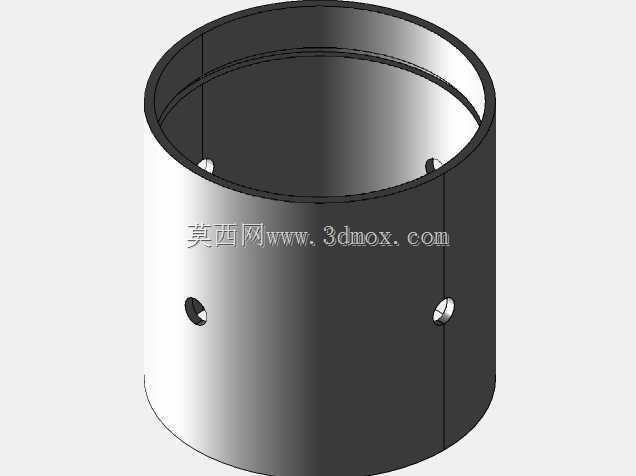

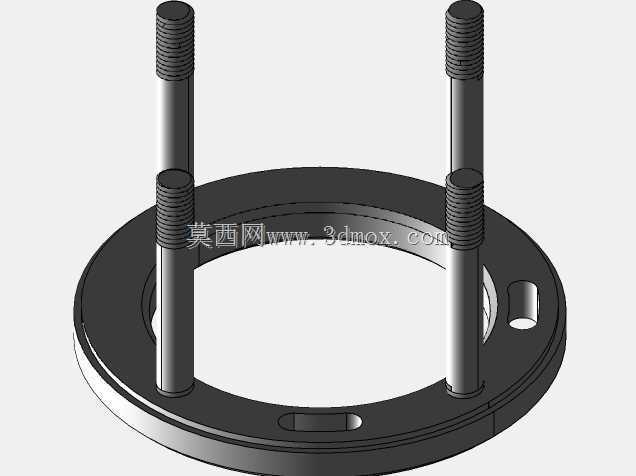

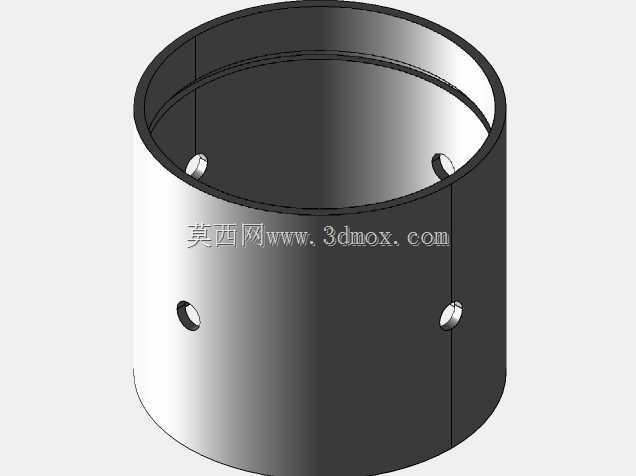

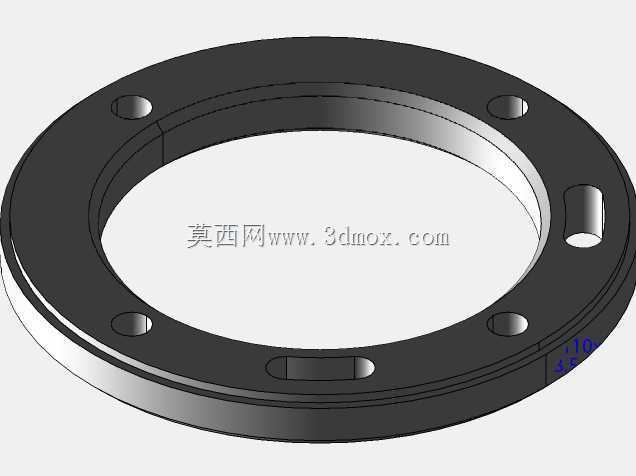

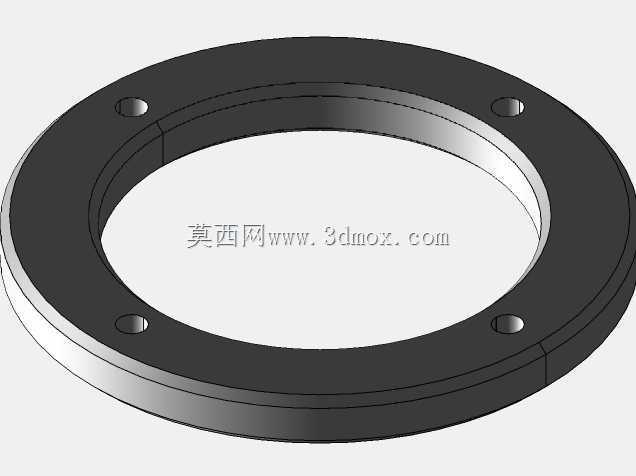

　　在功能特性的设计考量上，该结构针对水下高压、水体浸泡的特殊工况做了针对性适配，整体机壳采用无缝薄壁不锈钢管拉制成型，两端的端盖与机壳采用止口配合加静密封结构，避免外部泥沙、杂质水体进入电机内腔；内腔采用充水式润滑结构，内部填充洁净清水对滑动轴承、绕组进行润滑与冷却，相比充油式结构不存在油品泄漏污染水体的风险，更适合饮用水取水场景的使用要求。绕组部分采用耐水绝缘导线绕制，长期浸泡在水中也能保持绝缘性能稳定，不会出现普通陆用电机遇水绝缘击穿的问题。输出轴端采用双道机械密封组合结构，一道密封阻隔电机内腔充水外漏，另一道密封阻挡外部输送介质中的泥沙颗粒进入密封腔，两道密封之间设置有渗漏腔，可在密封出现早期磨损时提前发现渗漏迹象，避免故障扩大导致整机烧毁。顶部的引出线部位采用专用密封接线柱结构，电缆与接线柱连接处做硫化密封处理，可承受数十米水深的外部水压不出现渗水问题。

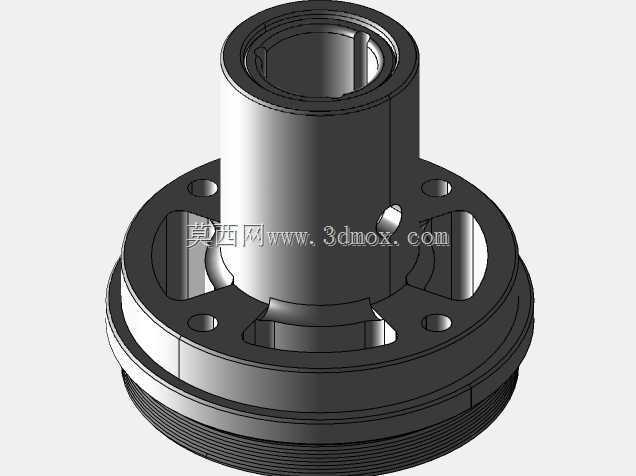

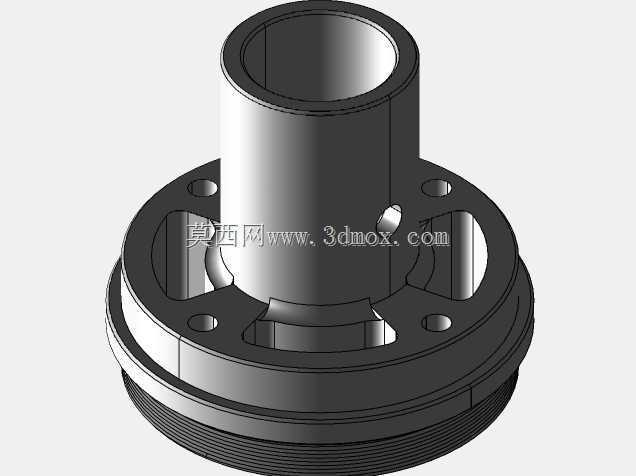

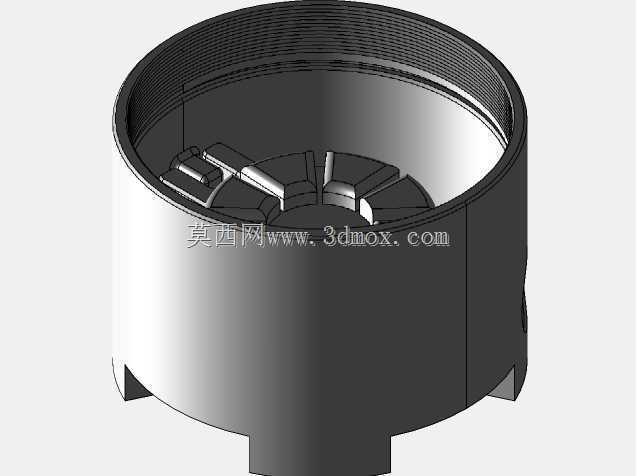

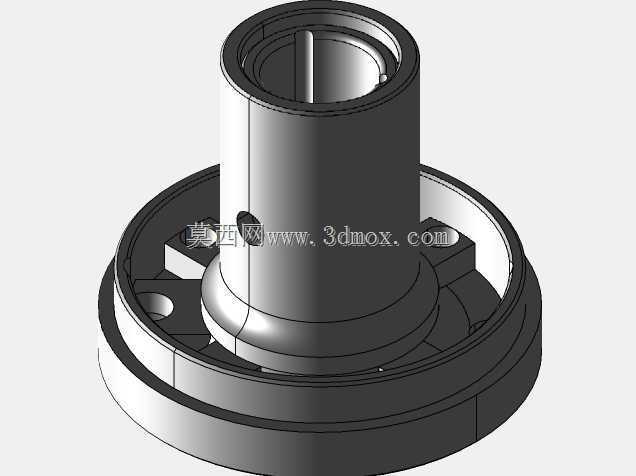

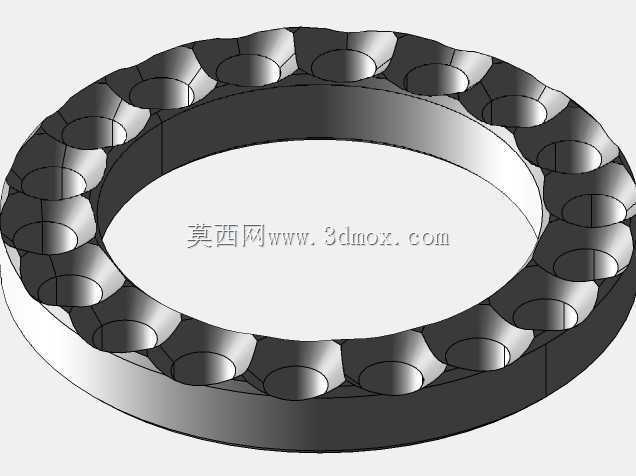

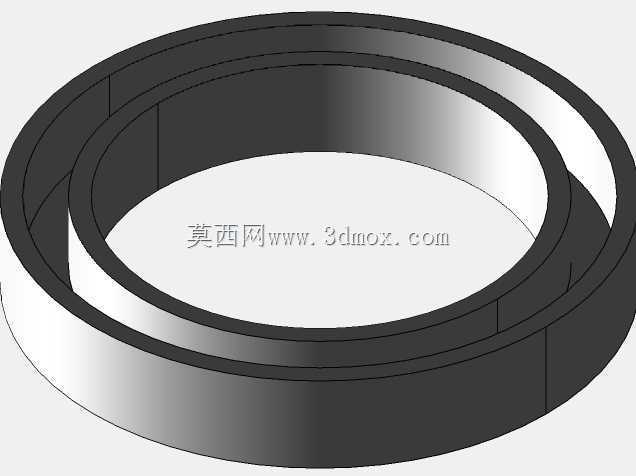

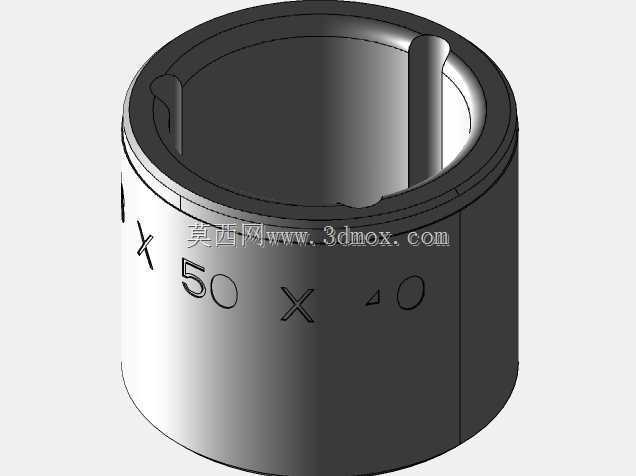

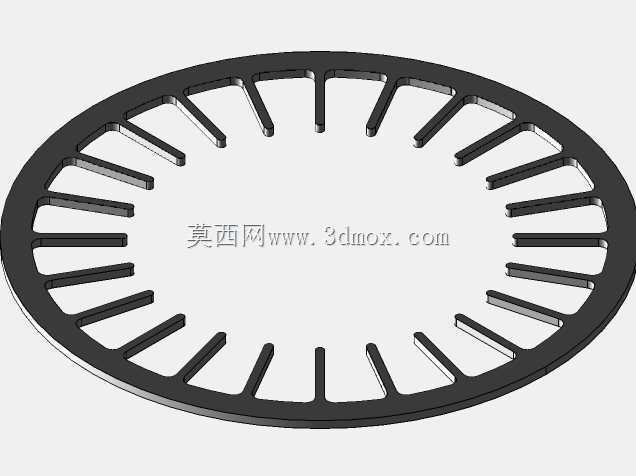

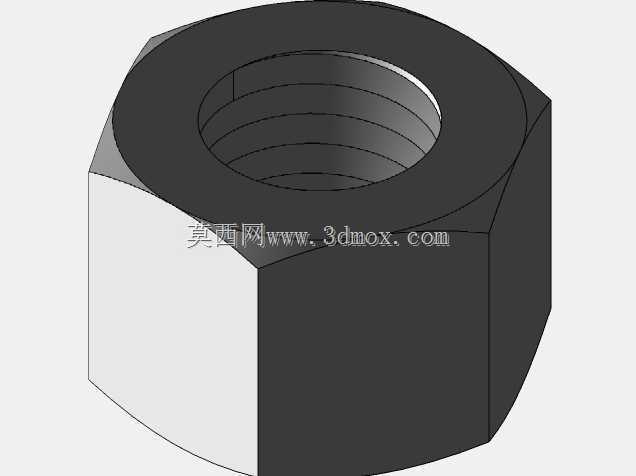

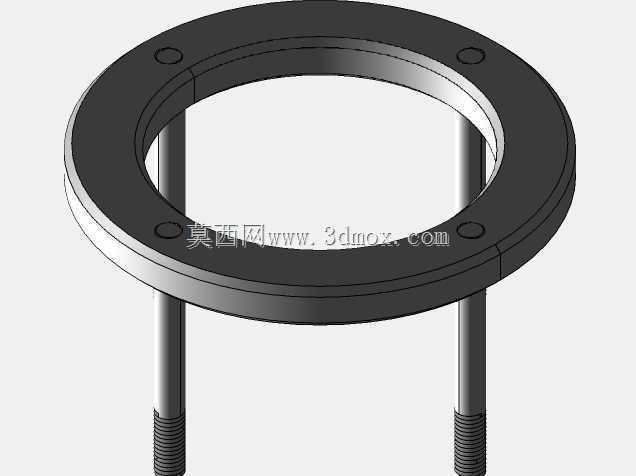

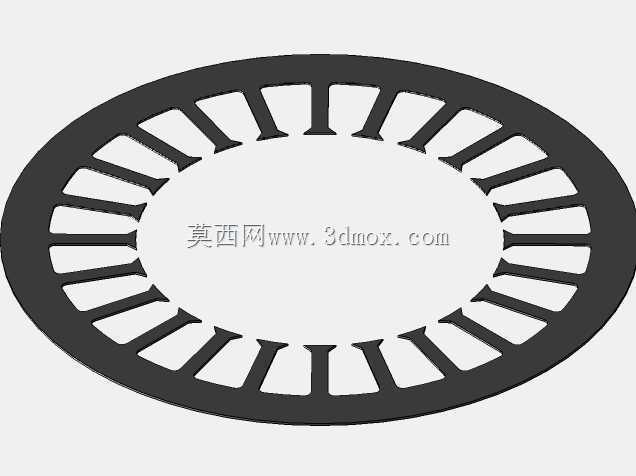

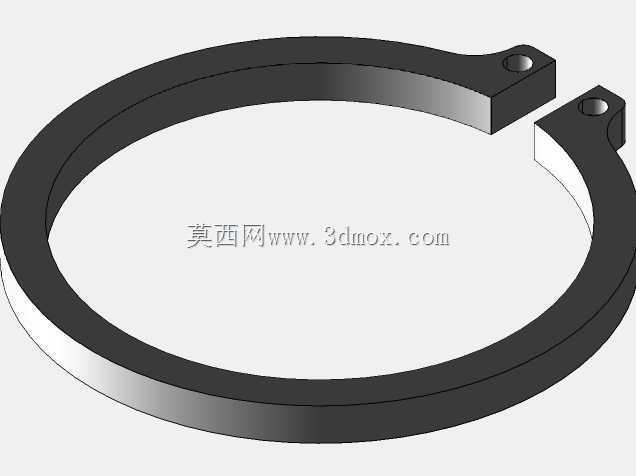

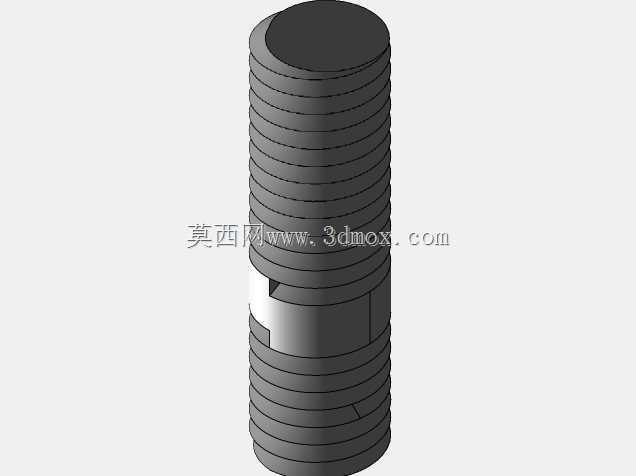

　　从设计思路的落地层面，整套结构采用模块化拆分设计，整机分为上端盖组件、定子壳体组件、转子轴组件、下端盖推力轴承组件、密封腔组件五个独立模块，每个模块的零件都做了参数化建模，可根据不同功率等级、不同井径规格快速调整尺寸参数生成衍生型号。转子轴采用空心轴结构设计，在保证轴系扭转强度、抗弯刚度的前提下降低整体重量，同时空心内腔可作为压力平衡通道，平衡电机下放到不同水深时的内外压差，避免外部水压持续作用在密封件上加速密封老化。下端盖位置集成了水润滑滑动推力轴承，可承受叶轮工作时产生的轴向水推力，无需额外配置外置推力轴承结构，缩短了整机的轴向尺寸，提升了轴系的运行稳定性。零件建模过程中，所有配合面都标注了明确的尺寸公差与形位公差要求，机壳止口与端盖的配合采用H7/h6间隙配合，既保证装配时的同轴度要求，又不会出现装配过紧导致后期拆解维护困难的问题；轴承位的尺寸公差控制在H7/k6过渡配合范围，保证轴承内圈与轴、外圈与端盖轴承室的配合紧密度，避免运行过程中出现轴承跑圈的问题。

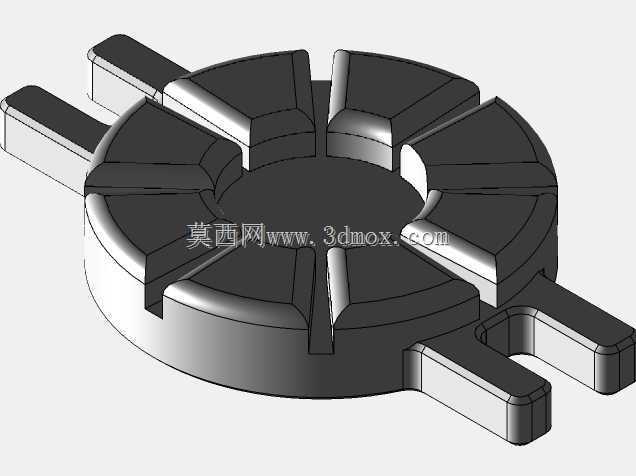

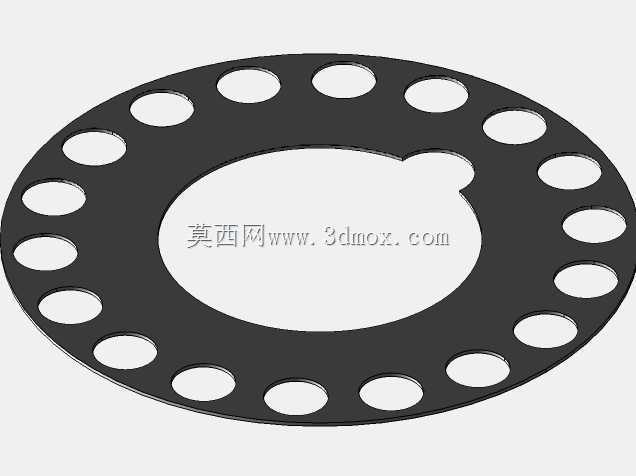

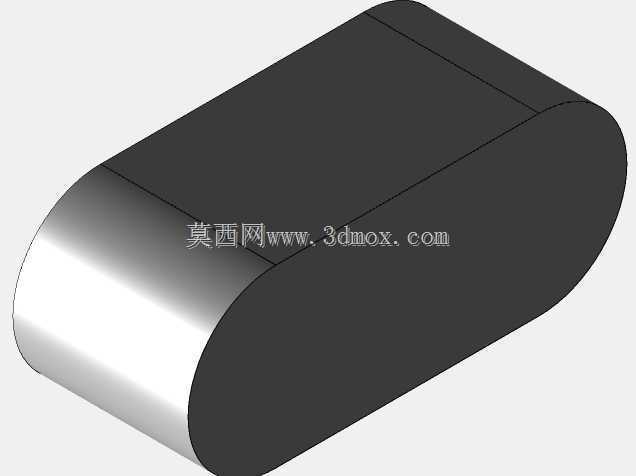

　　在安装边界的设计考量上，整机的最大外径严格匹配对应规格井管的最小通径，整机的重量分布沿轴向均匀布置，下放过程中不会出现重心偏移卡滞在井管内的问题；顶部设置有对称的吊装吊耳结构，吊耳的承载能力按照整机重量的5倍安全系数设计，可承受提升、下放过程中的冲击载荷；输出轴端的连接尺寸采用通用的矩形花键配合，可适配市面上多数同功率等级的潜水泵叶轮段，无需额外定制连接轴套，降低了用户的配套采购成本。整机的轴向尺寸经过优化，在保证绕组长度满足功率输出要求、轴承跨距满足轴系刚度要求的前提下尽可能压缩整体长度，避免下放到井内时因为井管斜度导致整机无法下放到设计水位。另外，结构设计时还考虑了长期运行的磨损补偿问题，推力轴承采用分段式耐磨片结构，磨损后可单独更换耐磨片，无需更换整个端盖组件，降低了后期的维护成本；密封腔预留了注脂空间，可在维护时补充润滑脂延长机械密封的使用寿命，无需每次维护都更换全套密封组件。
