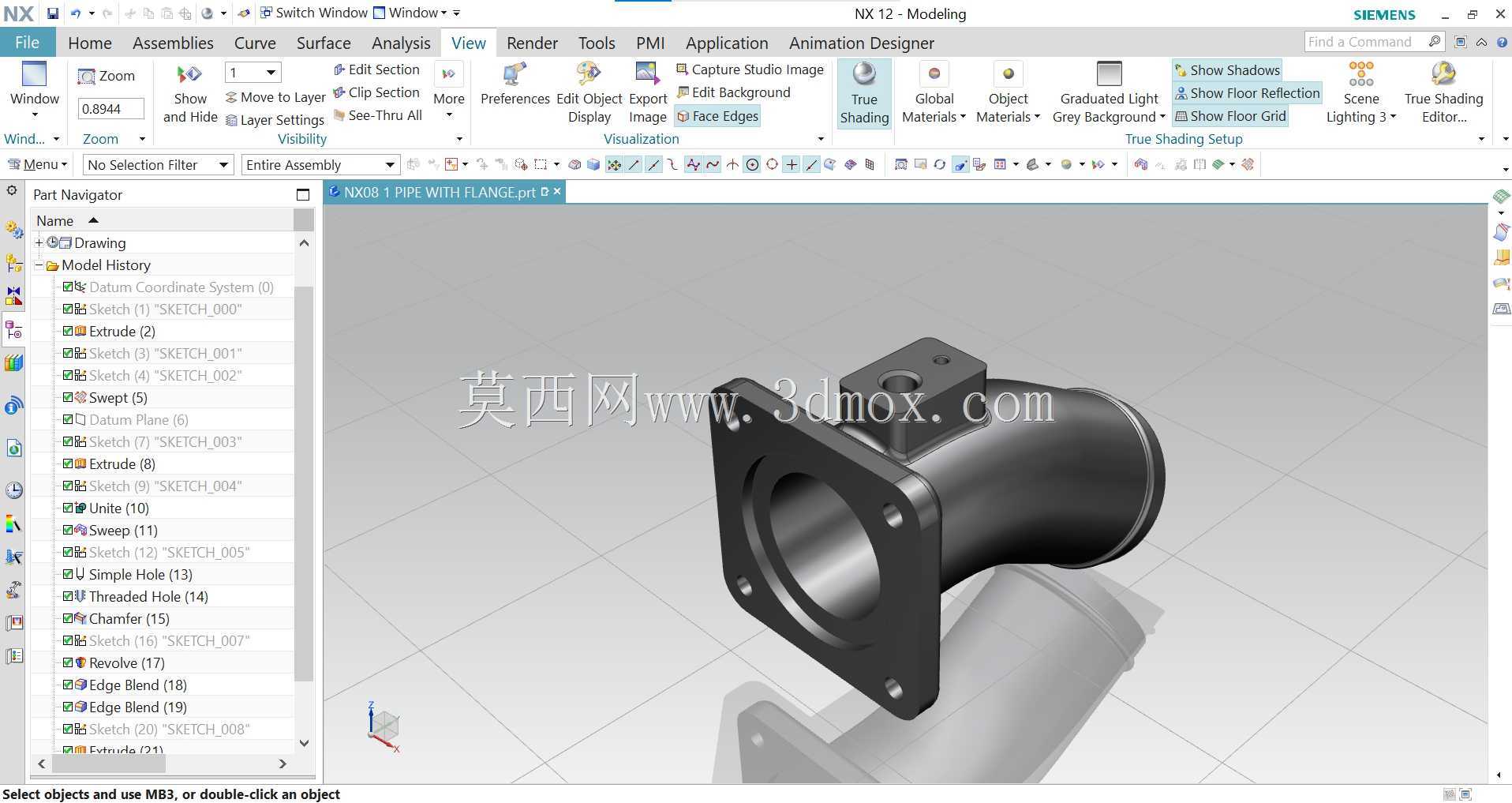

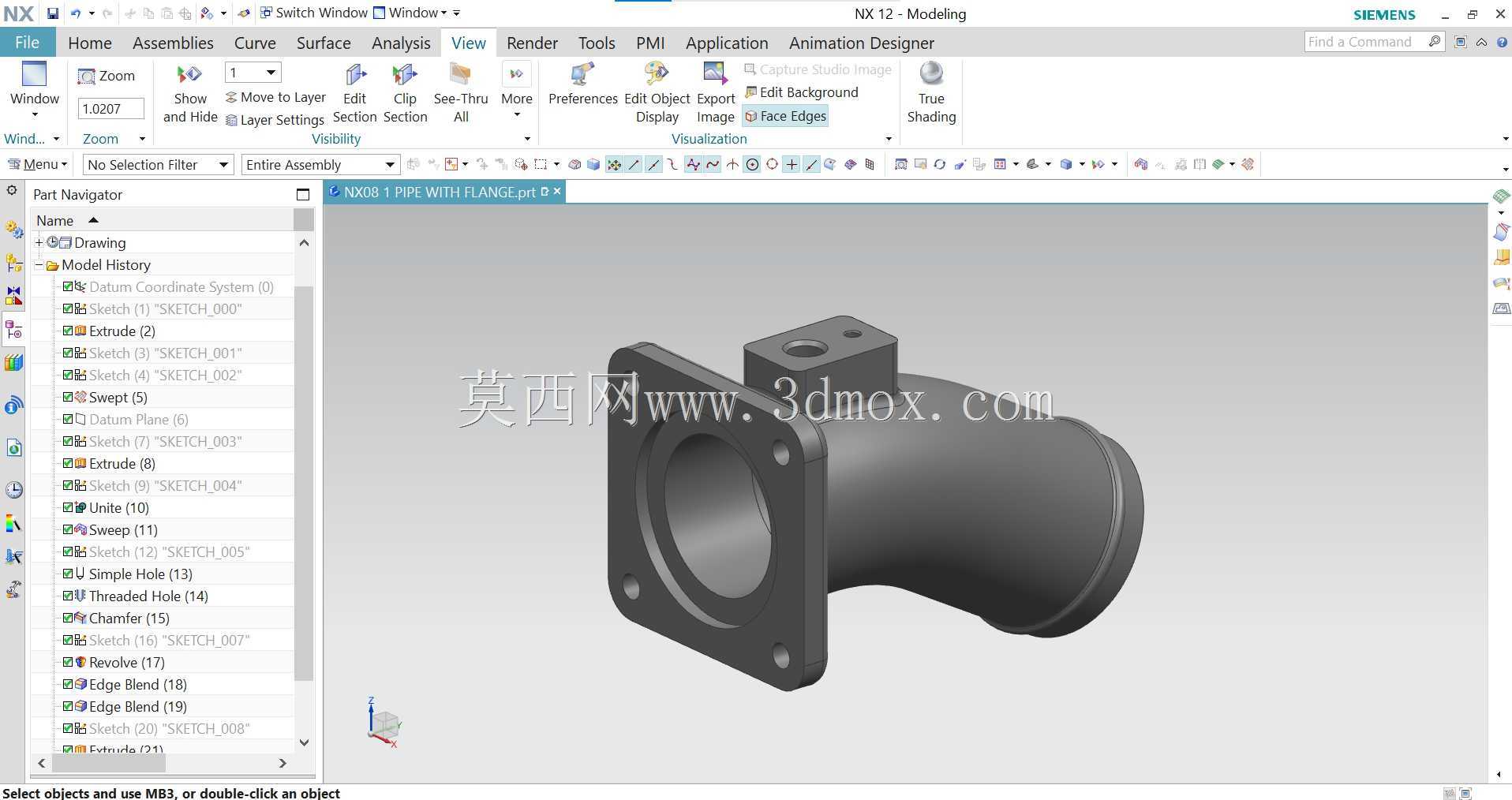

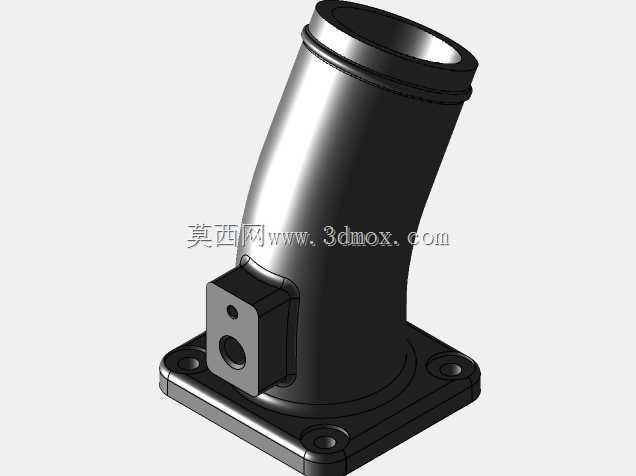

带方形安装法兰的90度弯管式管道接头

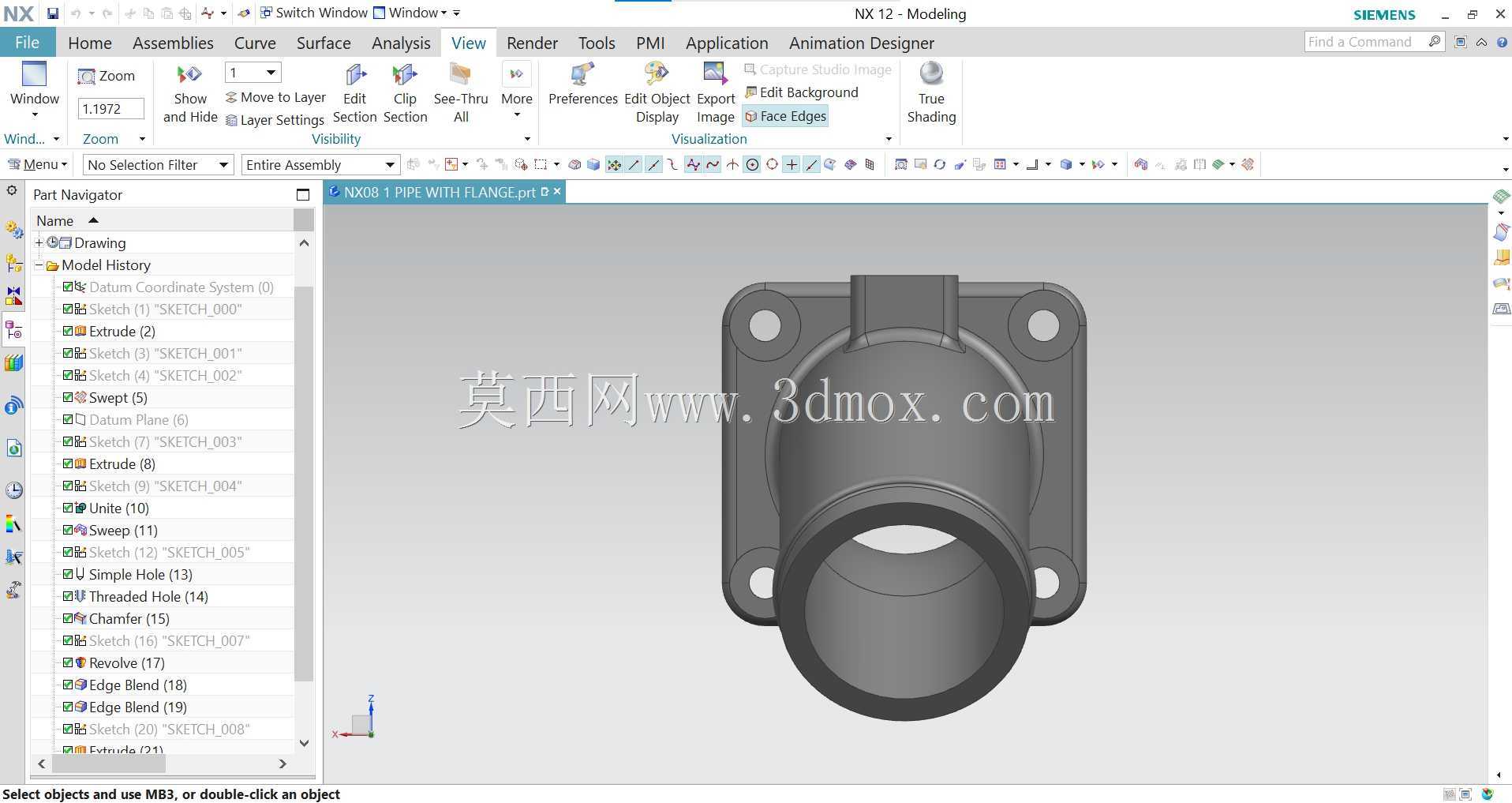

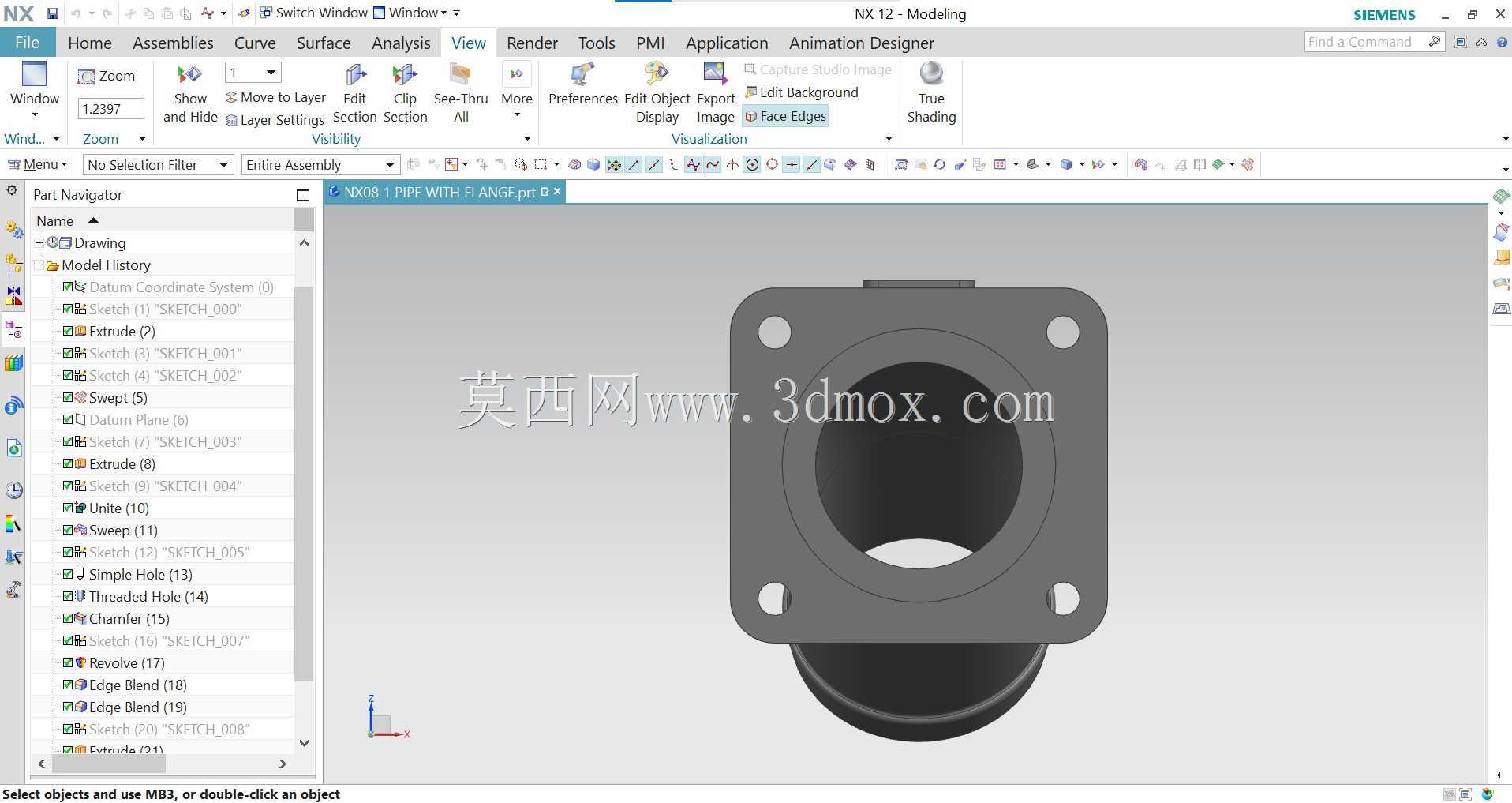

　　这款带法兰的弯管接头，主要应用在流体输送管路需要转向同时需刚性固定安装的场景，常见于工业液压系统、气动控制回路、低压给排水管路以及小型设备的内部气路连接环节，承担管路90度转向、同时通过法兰端实现与设备壁板、阀组安装面的刚性固定连接，避免管路悬臂过长产生的振动松脱风险。从结构设计来看，方形法兰端采用四角螺栓孔布局，相比圆形法兰在小通径规格下更节省安装空间，法兰密封面为平面结构，适配平垫片密封形式，可满足常规低压工况下的密封要求，安装时螺栓对角预紧即可保证密封面受力均匀，不会出现偏压渗漏的问题。

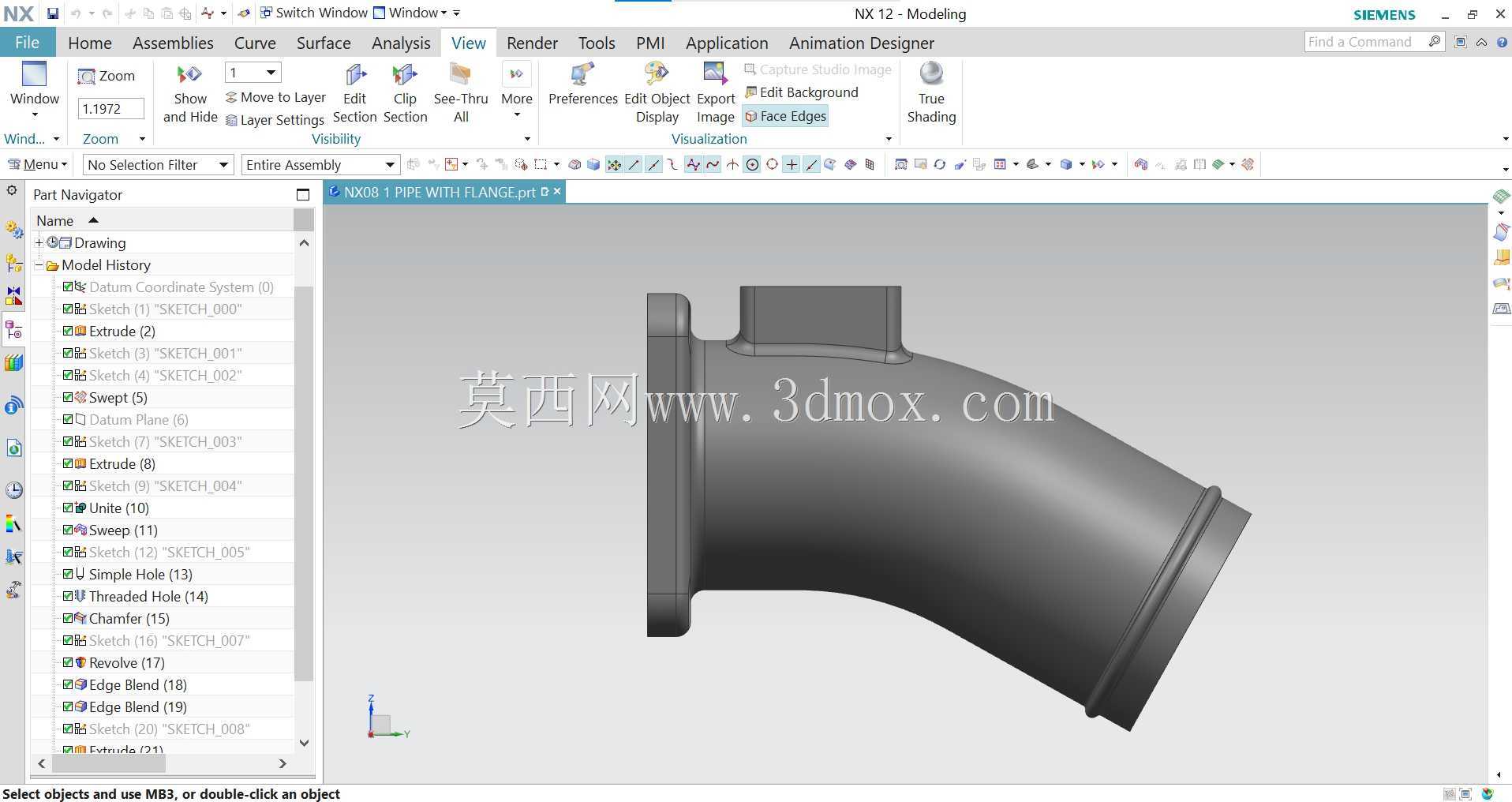

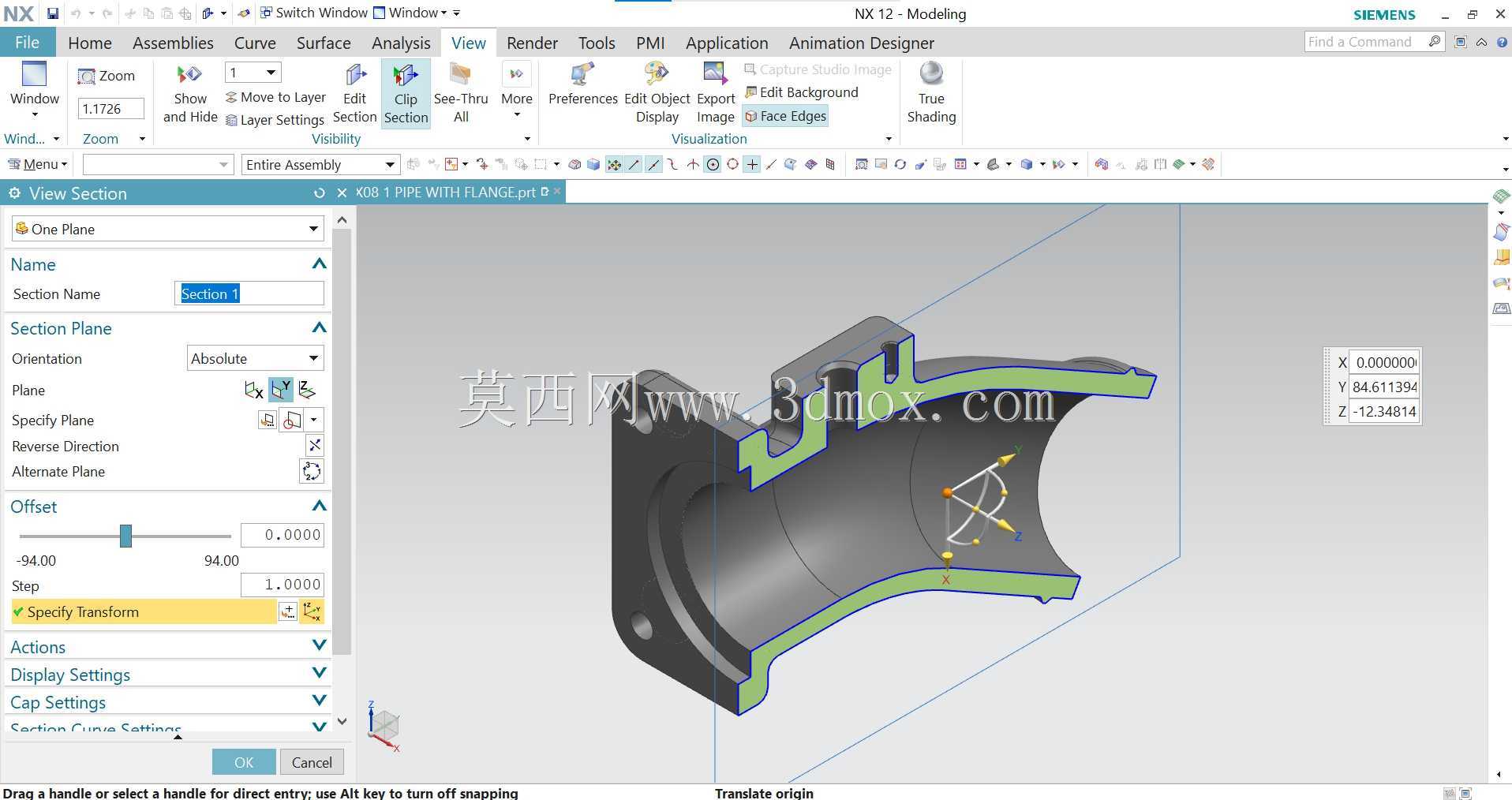

　　弯管主体采用等通径圆弧过渡设计，转弯处内壁做了顺滑处理，不存在直角转折的流道突变，能有效降低流体经过时的局部阻力损失，减少介质在转弯处的紊流与冲蚀，对于含微小固体颗粒的介质输送场景，也能降低颗粒在转弯处的沉积概率。设计过程中，法兰端的安装孔位严格遵循对应通径的安装接口尺寸规范，螺栓孔中心距、法兰厚度都经过强度校核，在常规1.6MPa工作压力下，法兰受力变形量控制在密封允许范围内，不会因压力波动导致密封失效。弯管段的壁厚根据通径大小匹配常规管道的壁厚标准，与法兰端采用一体化结构设计，不存在焊接接缝，从根源上避免了焊缝处的腐蚀泄漏风险，也省去了现场焊接作业的工序，安装时直接通过法兰螺栓紧固即可完成装配，大幅提升现场施工效率。

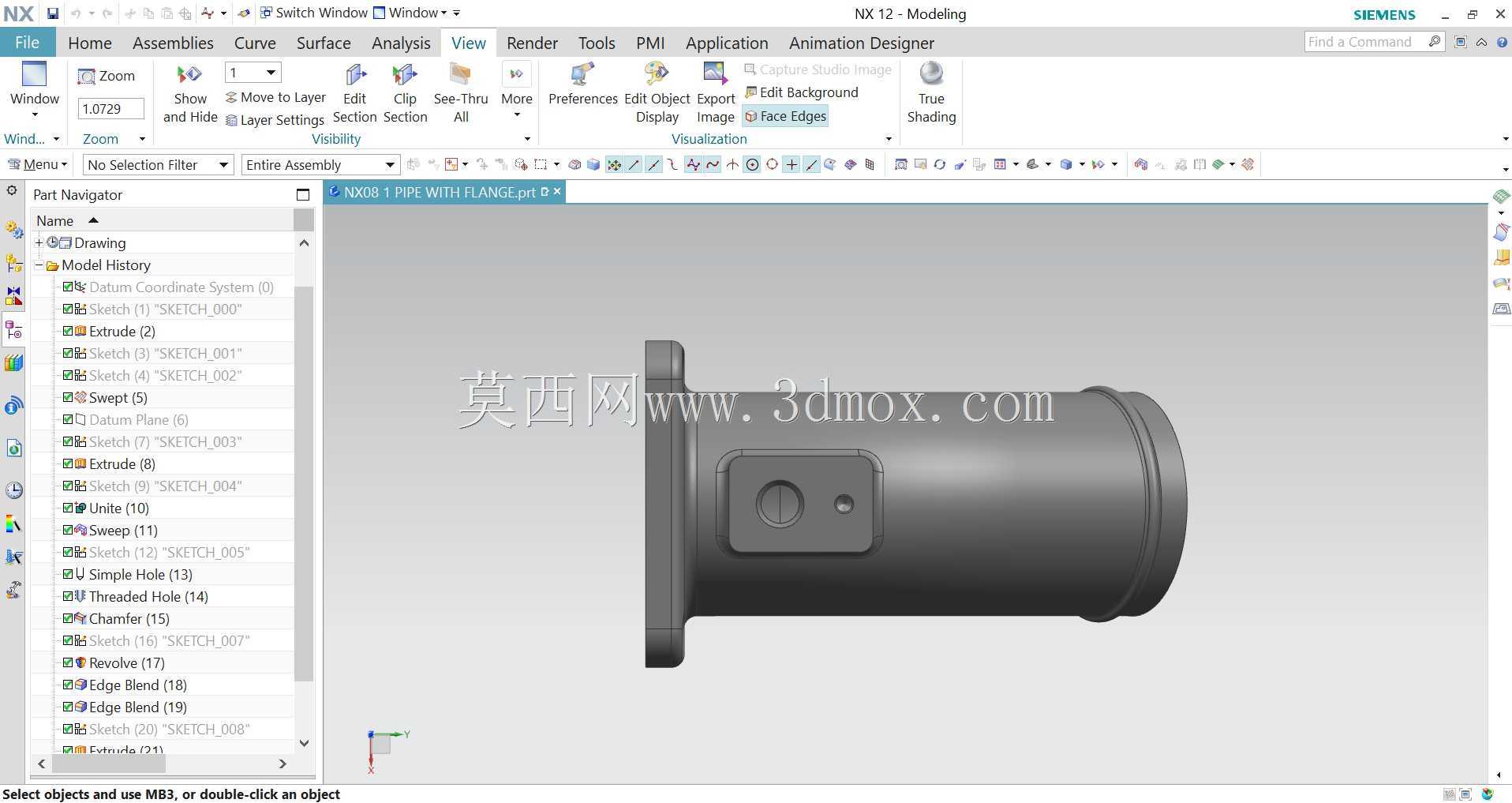

　　从安装边界来看，方形法兰的外轮廓尺寸控制在紧凑范围内，相邻安装孔的间距预留了标准扳手的操作空间，现场安装时不需要特殊工装，用常规开口扳手即可完成螺栓紧固作业；弯管另一端的直管段长度预留了足够的管接头连接空间，不管是采用卡套连接、焊接连接还是螺纹连接，都有足够的操作空间，不会因为空间干涉导致装配困难。在实际设备配套中，这类弯管法兰接头常安装在阀组的侧出接口、泵体的进出口转向位置，以及设备壁板的穿板管路连接场景，既可以完成管路转向，又能通过法兰将管路固定在设备本体上，减少管路的悬空长度，降低设备运行时管路振动带来的接头疲劳损坏概率。

　　流道设计上，转弯半径取通径的1.5倍，这个数值是兼顾安装空间与流阻性能的最优选择，转弯半径过大会导致整体结构尺寸偏大，占用过多设备内部空间，转弯半径过小则会大幅提升流阻，同时加剧介质对管壁的冲蚀，1.5倍通径的转弯半径在多数工业低压输送场景下，能实现空间占用与输送性能的平衡。法兰端的密封面加工粗糙度控制在Ra3.2，适配橡胶平垫、四氟平垫等常用密封垫片，不需要额外加工密封槽，降低了加工成本，也方便后期维护时更换密封件。整体结构没有多余的凸起与棱角，外表面做顺滑过渡处理，既方便安装时的握持操作，也避免了尖锐棱角对安装人员的划伤风险，同时在有清洁要求的工况下，顺滑的外表面不容易积尘积污，方便日常清洁维护。
