减压阀配套斜齿锥齿轮传动结构

　　这款斜齿锥齿轮主要应用于减压阀的内部传动链路中，作为流体压力调控环节的核心传动零件，承担着将输入端扭矩换向传递、匹配调控机构转速比的作用，在减压阀的压力调节动作中，能够把手动调节或者驱动端的旋转动作平稳传递到阀芯调控组件，实现阀口开度的精准控制，保障下游流体压力稳定在设定区间。从结构设计来看，该齿轮采用斜齿锥齿的齿形设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入和退出啮合状态，重合度更高，传动过程中的冲击、振动和噪声都明显更低，能够适配减压阀这类需要频繁微调、长期稳定运行的工况，避免调压过程中出现卡顿、压力跳变的问题。

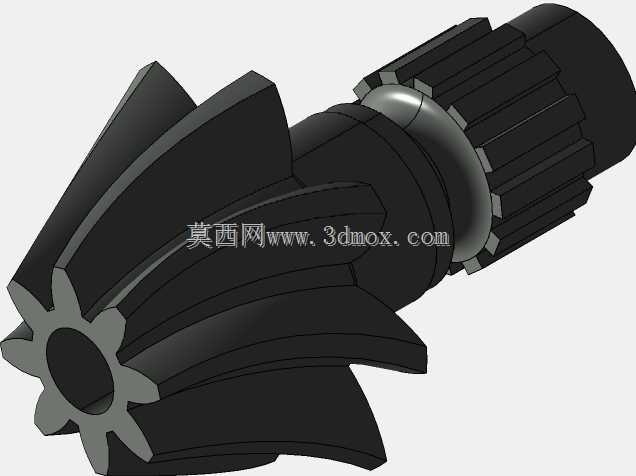

　　齿轮一端为锥齿啮合段，齿向沿锥面呈螺旋分布，啮合时齿面接触面积更大，单位面积承受的载荷更低，齿面磨损速率更慢，使用寿命更长；另一端设置有花键连接段，采用渐开线花键结构，能够和调压轴实现无间隙配合，传递扭矩的同时保证同轴度，避免传动过程中出现回差，影响调压精度。中间位置设置有定位轴肩，安装时可以直接抵靠在阀腔内部的轴承端面，实现轴向位置的快速定位，不需要额外调整轴向间隙，能够有效控制装配公差，提升批量装配的效率。

　　从安装边界来看，锥齿段的分度锥角经过匹配计算，和配对锥齿轮的啮合间隙控制在合理区间，装配时只需要保证两齿轮的轴线交点重合，即可实现正确啮合，不需要反复调整垫片厚度；花键段的长度和直径适配常规减压阀的阀腔安装空间，不会和阀体内壁、密封组件产生干涉，齿顶圆和阀腔内壁预留有足够的安全间隙，避免运行过程中出现刮蹭。设计过程中针对齿根部位做了圆角过渡处理，降低应力集中系数，能够承受调压过程中出现的瞬时冲击载荷，避免轮齿断裂失效；齿面的建模严格遵循锥齿轮啮合原理，齿形参数经过变位修正，既可以避免根切问题提升轮齿强度，也能优化啮合过程中的滑动率，减少齿面磨损。

　　这类斜齿锥齿轮除了应用在减压阀中，也可适配其他需要交错轴传动的小型流体控制阀类设备，在紧凑的安装空间内实现扭矩的换向传递，兼顾传动精度和运行稳定性，建模时完整还原了齿形细节、花键参数和定位结构，可直接用于结构验证、装配干涉检查以及后续的加工工艺编制。
