减压阀用注塑连接摇臂结构设计

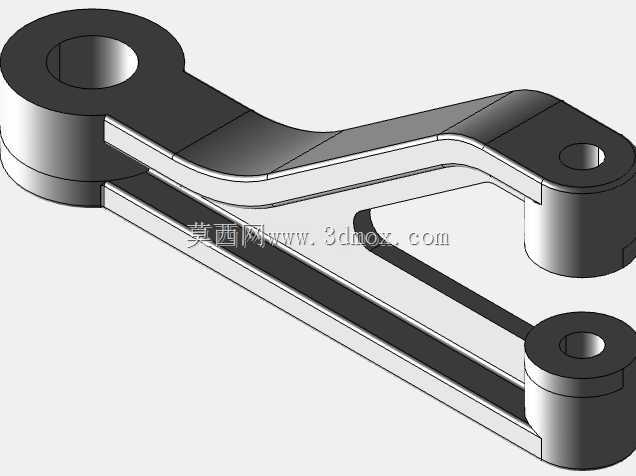

　　该零件为减压阀配套的注塑成型传动摇臂，主要应用在低压流体输送管路的减压阀调节机构中，承担阀杆行程传递、手动调节力矩传导的核心作用，是减压阀实现出口压力稳定调控的关键受力传动件。从结构设计来看，整体采用长杠杆式布局，两端分别设置同轴度要求较高的铰接孔，一端与减压阀阀体上的固定铰接座配合，另一端与阀杆顶端的调节槽卡接，中间臂身采用变截面过渡设计，在靠近固定铰接端的位置设置弧形加强筋，匹配注塑成型的工艺特性，避免壁厚不均导致的缩痕、翘曲问题，同时保证臂身在承受调节扭矩时具备足够的抗弯强度，不会出现塑性形变影响调压精度。

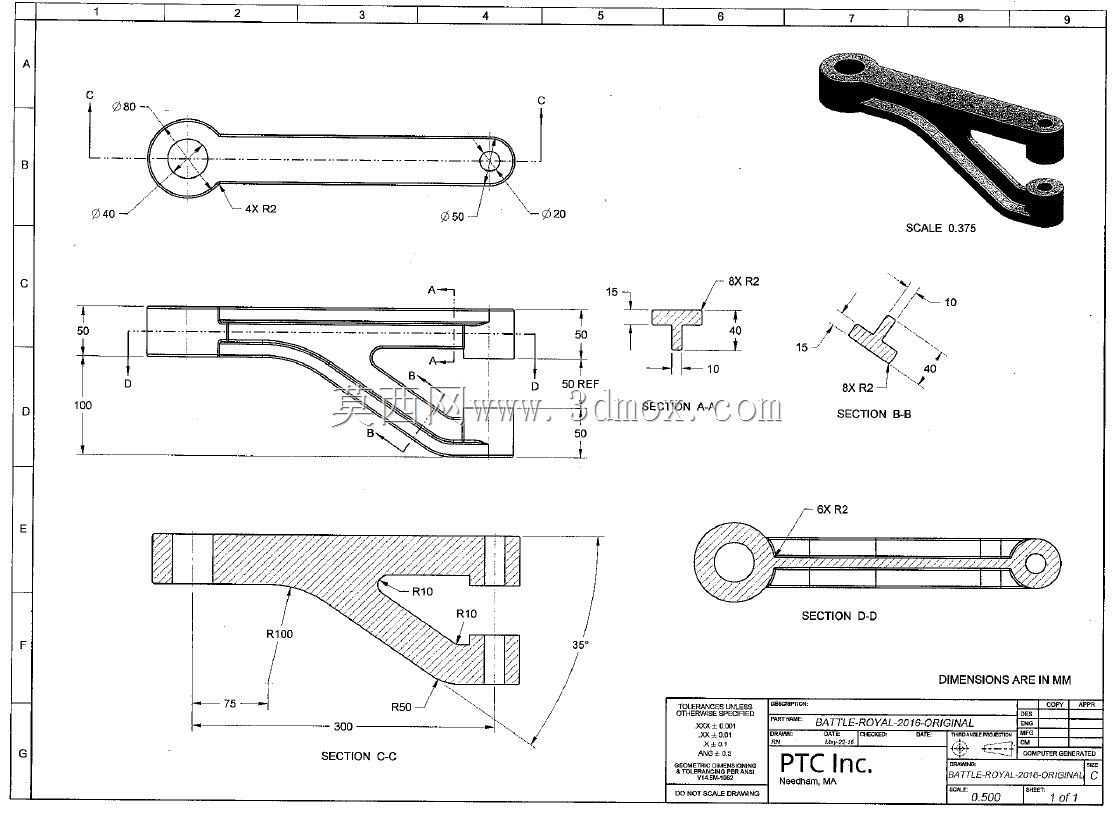

　　从尺寸边界来看，零件总长度控制在300mm范围内，固定铰接端的铰接孔直径为40mm，阀杆连接端的铰接孔直径为50mm，臂身最薄处壁厚为5mm，所有棱边均设置R2到R10不等的圆角过渡，既可以降低注塑成型时的应力集中，也能避免装配过程中锐边划伤操作人员或密封件。铰接孔的端面设置深度1mm的沉台，用于容纳铰接轴的卡簧限位结构，保证铰接转动时无轴向窜动，传动间隙控制在0.2mm以内，避免调压过程出现空程滞后。臂身的截面采用工字形与矩形截面结合的形式，在受力弯矩最大的中段区域保留完整的矩形截面，靠近两端铰接位置逐步过渡为工字形截面，在不降低整体结构强度的前提下减少材料用量，降低注塑件的冷却变形量。

　　零件的安装边界需要匹配减压阀阀体上的铰接座间距，安装时两个铰接孔的同轴度公差需控制在0.1mm以内，臂身摆动平面与阀杆运动平面的平行度公差不超过0.15mm，否则会出现调节卡滞、压力输出波动超差的问题。从实际使用场景出发，该摇臂在减压阀工作过程中会频繁承受往复摆动载荷，设计时充分考虑了注塑材料的疲劳特性，所有受力转折位置均设置大圆角过渡，避免应力集中导致的零件断裂，同时臂身表面不设置额外的装饰性结构，所有结构特征均服务于传动功能与成型工艺需求，铰接孔内壁预留0.3mm的装配余量，可根据实际铰接轴的加工精度选配铜套镶嵌，提升铰接位置的耐磨性能，延长零件的整体使用寿命。
