ANSI_B_16-5标准全尺寸法兰结构设计

　　在石油化工、市政给排水、工业流体输送的管路系统中，法兰是实现管段、阀件、设备之间可拆卸刚性连接的核心承压部件，这款遵循ANSI B16.5规范的法兰，覆盖该标准下全系列公称通径与压力等级的尺寸参数，可直接适配对应美标体系的管路装配场景，无需额外做接口尺寸的二次适配调整。从实际工程使用的角度看，这类法兰的核心作用是在保证连接密封性的前提下，为管路系统预留检修、部件更换的拆装空间，相比焊接式连接，法兰连接的管路在后期维护减压阀、流量计、控制阀这类仪表类阀件时，不需要切割管段，仅需松开螺栓即可完成部件拆换，能大幅降低现场运维的工作量与施工成本。

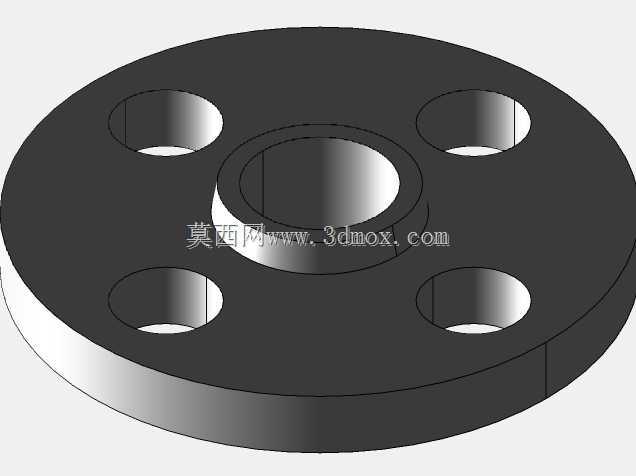

　　设计层面上，这款法兰采用圆盘式主体结构，中心开设与公称通径匹配的流体过孔，过孔周边做了微小的凸台密封面结构，可适配缠绕式垫片、金属包覆垫片等常规密封件，保证承压状态下的密封可靠性；盘体上均匀分布的螺栓孔，严格遵循ANSI B16.5的孔位分度圆直径、孔径尺寸要求，同压力等级同通径的法兰可实现完全互换，不会出现孔位错位无法装配的问题。在安装边界的考量上，不同尺寸规格的法兰厚度、外径都对应标准中的额定压力参数做了匹配，比如高压等级的法兰盘体厚度更大、螺栓孔数量更多，能承受更高的管道内压与管路轴向拉力，避免运行过程中出现法兰变形、密封面泄漏的问题；螺栓孔采用光孔设计，装配时螺栓可从任意一侧穿入，适配不同现场的安装空间限制，不管是水平管路的架空安装，还是垂直立管的靠墙安装，都能顺利完成螺栓紧固操作。

　　实际选型应用时，设计人员可直接根据管路的公称通径、设计压力，从该系列法兰中选取对应规格，不需要重新计算法兰的结构强度、孔位分布，所有尺寸都经过标准校核，能满足常规工业管路的连接强度要求，密封面的平面度公差控制在标准要求范围内，装配后只要按照对应扭矩要求对称紧固螺栓，即可实现可靠密封，不会出现偏压导致的垫片破损泄漏问题。这类法兰还可直接配套减压阀、闸阀、止回阀等通用阀件的进出口连接，阀件自带的法兰接口与该系列法兰尺寸完全匹配，不需要额外加工过渡接头，能有效缩短管路系统的装配周期，减少现场加工的工序。
