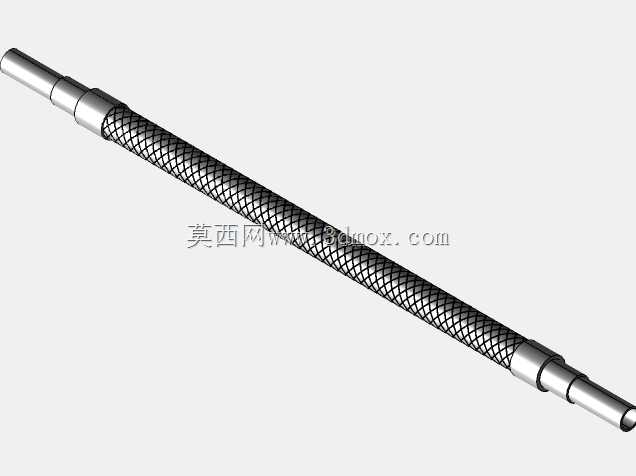

减振器闸阀配套金属编织减震软管

这类带金属编织层的减震软管，常配套在闸阀、球阀的管路连接节点中，核心作用是吸收管路运行中产生的振动位移，阻隔振动沿刚性管路传递，避免阀件密封面受持续振动冲击出现磨损泄漏，同时补偿管路安装时的微小同轴度偏差，降低安装对位的精度要求。在工业流体输送系统、暖通空调管路、工业设备液压辅助回路里，这类减震连接件都是阀组安装时的常用配套部件，尤其是在泵出口紧邻阀组的位置，泵体运行产生的脉动振动会直接作用在阀件上，加装该类减震件后能有效延长阀件的密封寿命，减少管路紧固件的松动概率。从结构设计来看，产品两端为刚性金属连接端头，表面做了防锈镀层处理，中间主体段采用不锈钢丝编织的网状承压层，内部衬有柔性密封内管，编织层的疏密角度经过匹配调整，既可以承受管路内的额定流体压力，又能在轴向、径向保留合适的形变余量，不会因为过度柔性导致管路失稳，也不会因为刚性过强失去减震效果。两端连接头的外径、插入段长度都匹配常规闸阀、球阀的接口尺寸，安装时不需要额外加工过渡接头，直接对接管路法兰或螺纹接口即可，安装边界要注意预留出软管的弯曲半径空间，不能让编织段在安装后处于强行弯折的状态，否则会大幅缩短使用寿命。建模时先绘制两端刚性接头的回转体轮廓，通过旋转特征生成接头基体，再切出接口处的密封槽、定位台阶结构；中间柔性段先构建内管的圆柱曲面，再通过扫描特征生成单根金属丝的路径，沿编织角度阵列后形成完整的网状编织层，最后对编织层和接头的衔接位置做收口处理，还原实际产品的压接固定结构，建模过程中要注意编织丝的交叉间隙不要出现干涉，保证模型装配时的结构合理性，同时要核对两端接头的同轴度，和实际产品的形位公差要求保持一致。
