斯巴鲁车型专用双孔歧管连接法兰结构

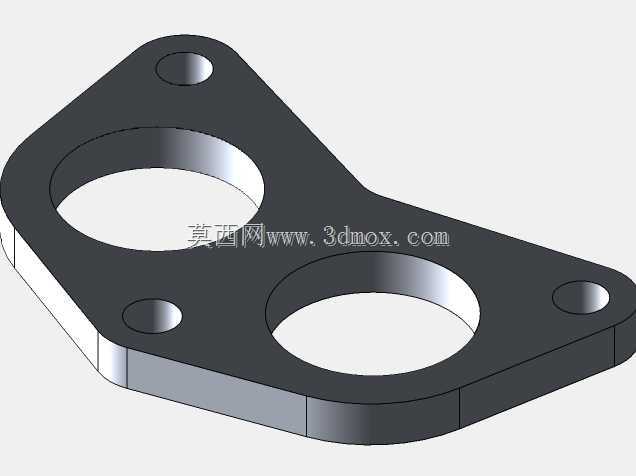

　　这款歧管连接法兰主要应用于斯巴鲁车型的进气歧管与缸盖侧的连接工位，属于进排气系统管路对接的核心承压密封零件，日常工况下需要承受进气脉冲带来的交变载荷，同时兼顾密封面的平面度要求，避免出现漏气泄压导致的空燃比异常问题。从结构设计来看，法兰整体采用异形非对称布局，两个大直径通孔对应歧管的两路气道通路，孔位边缘做了倒角处理，既可以在装配时引导密封垫圈快速对位，也能消除机加工后残留的锐边，避免安装过程中割伤密封胶圈导致密封失效。法兰本体上分布的四个小直径安装孔，对应缸盖侧的螺栓固定点位，孔位的位置度公差控制在±0.1mm范围内，保证装配时螺栓可以顺利穿入，不会出现别劲导致的法兰面翘曲问题。

　　设计阶段优先考虑了安装边界的适配性，法兰的外轮廓完全避让了周边的传感器线束、冷却管路的布置空间，不会和周边零部件产生运动干涉，厚度方向的尺寸经过反复校核，既保证足够的结构刚性，在螺栓拧紧力矩达到工艺要求值时不会出现形变，又尽可能控制零件重量，符合整车轻量化的设计方向。密封面的平面度要求控制在0.05mm以内，表面粗糙度达到Ra1.6级别，配合对应的金属复合密封垫，可以在-40℃到120℃的工作温度区间内保持稳定的密封性能，不会因为温度交变出现密封面渗漏的问题。

　　不同于标准圆形法兰的通用化设计，这款异形法兰完全匹配特定车型的歧管接口布局，安装时无需额外修改管路走向，直接对位安装即可，两个大孔径的通流面积经过流道仿真校核，不会对进气气流产生额外的节流损失，保证进气效率满足发动机的动力输出要求。法兰的边角位置都做了R角过渡处理，避免应力集中，在长期承受交变振动的工况下，不会出现边角开裂的失效问题，四个安装孔的周边做了轻微的凸台设计，增加螺栓压紧位置的局部强度，避免长期压紧后出现局部塌陷导致的压紧力衰减。
