框架式重力涡流水力能量转换装置

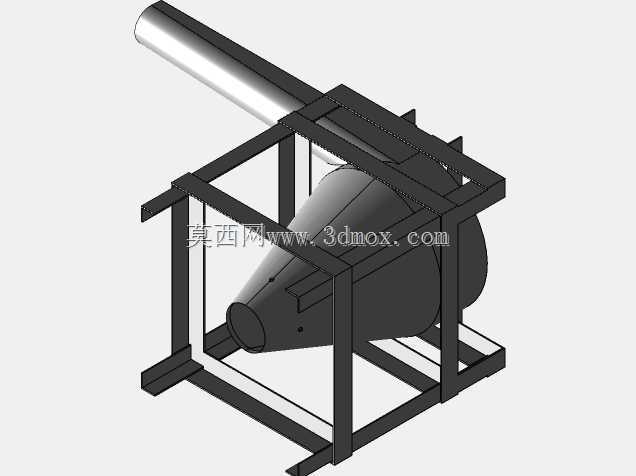

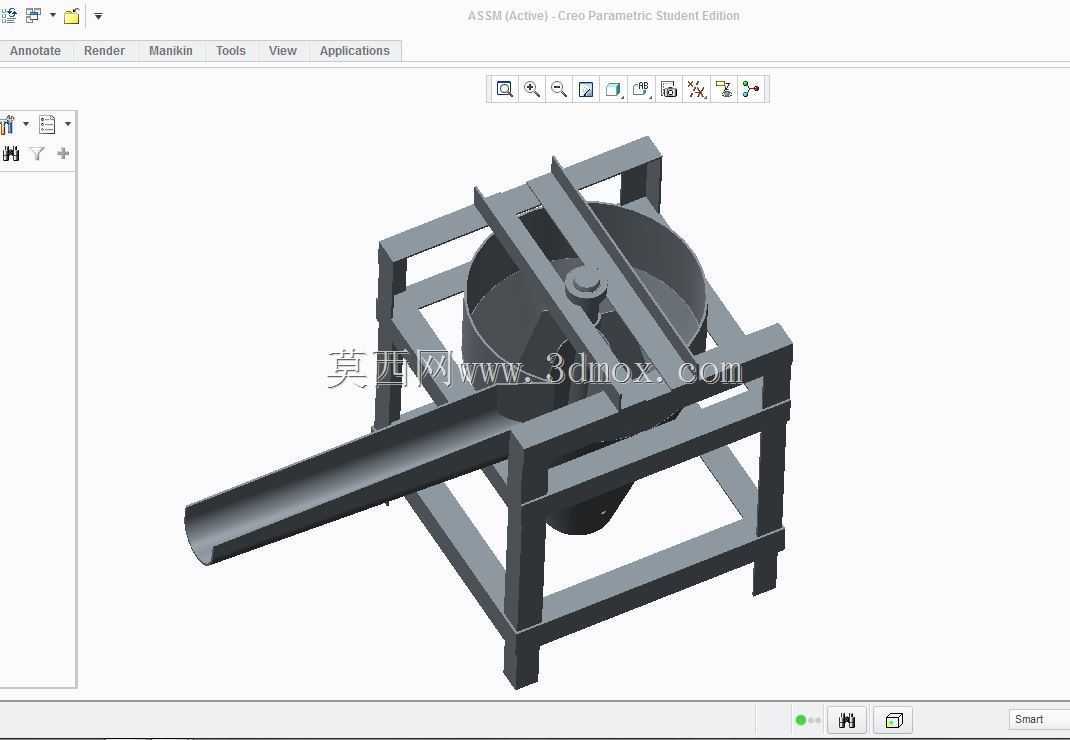

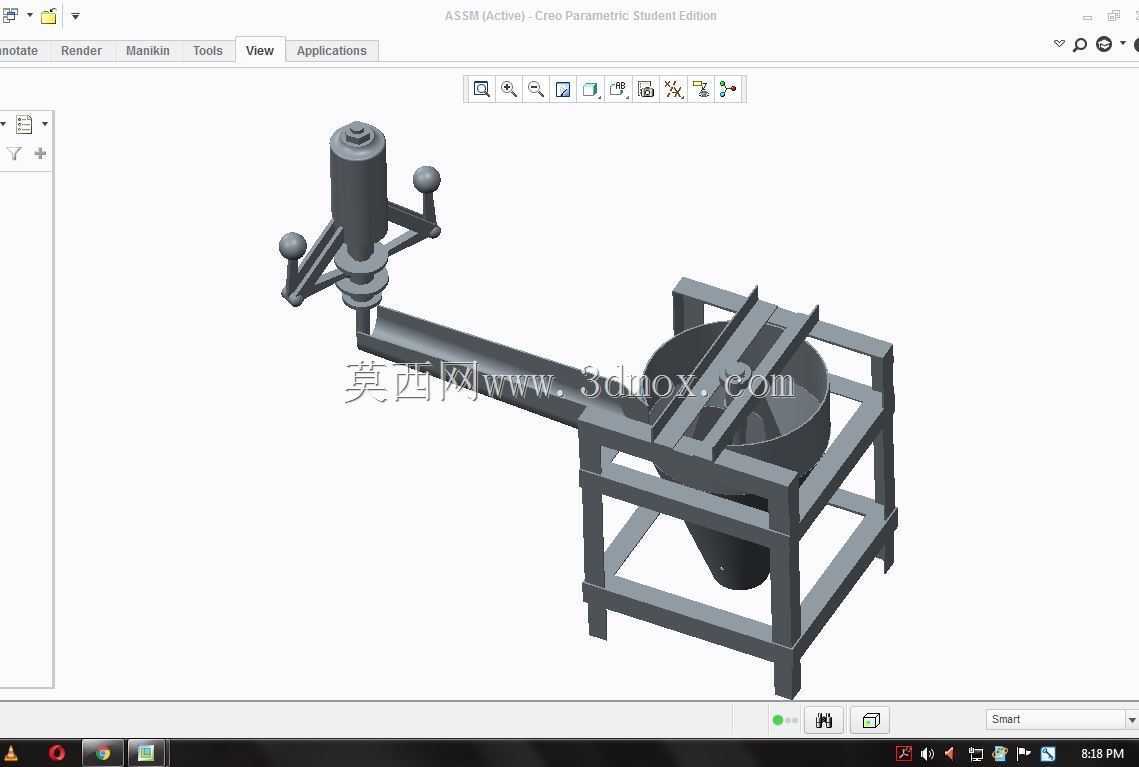

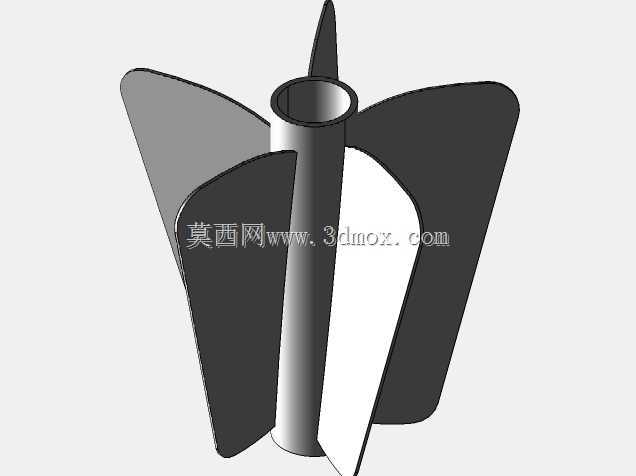

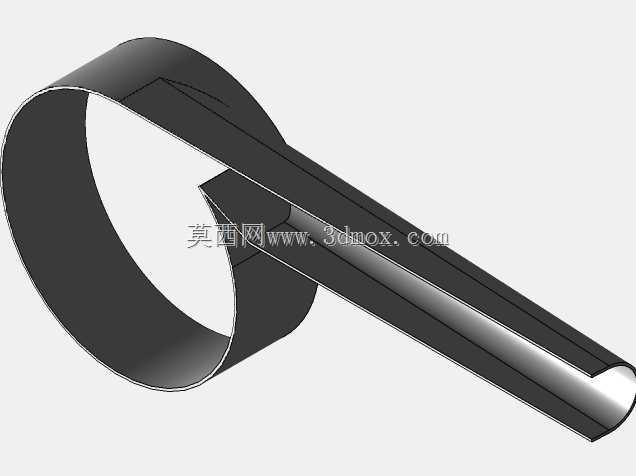

　　该装置核心为重力涡流能量转换结构，适配低水头微水电场景，可在山区零散径流、农田灌溉跌水、厂区尾水排放等具备自然高差的流道内安装，无需修建高坝大库，对原有水文环境扰动极小，适合分布式离网供电场景下的能量采集。设备主体由锥形导流腔体、切向进水长管、方管焊接机架三部分构成，进水段采用等径直管设计，沿切向接入锥形腔体上部，引导来流沿腔体内壁形成稳定旋流，在重力作用下逐步加速形成中心空气柱，将水流的重力势能与动能集中传递至腔体内置的转轮部件，最终通过输出轴连接发电单元完成能量转换。

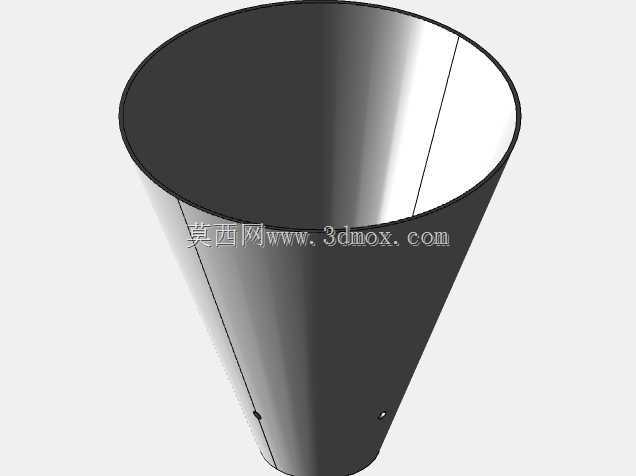

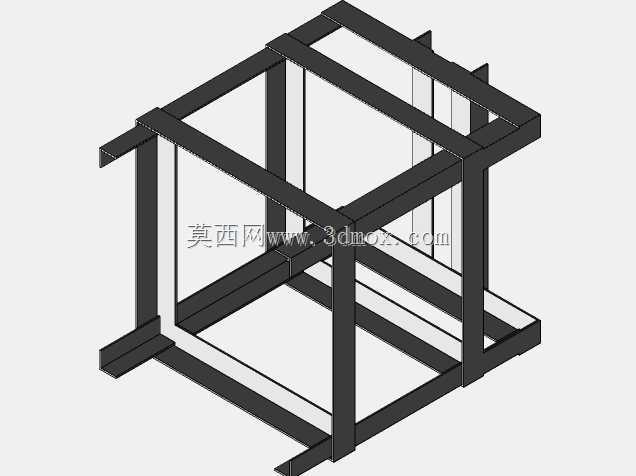

　　机架部分采用标准矩形型钢焊接成型，整体为立方体框架结构，上下设置双层支撑横梁，侧面预留斜向加强筋焊接位，可直接通过地脚螺栓固定在混凝土基础上，安装时需保证进水段轴线与来流方向夹角偏差不超过3度，腔体中心垂直度误差控制在千分之二以内，避免旋流偏心造成的能量损失与结构振动。设计阶段优先考虑了现场装配的便捷性，所有型钢构件均采用等截面标准型材，切割焊接工艺简单，无需复杂机加工工序，锥形导流腔体采用薄壁回转结构，可通过卷板焊接后打磨成型，内壁做光滑处理以降低水流沿程阻力，进水段与腔体的连接位置做圆弧过渡，避免直角结构造成的流道突变与局部涡流。

　　从安装边界来看，设备整体占地尺寸适配小型支渠的流道宽度，进水段可根据现场来流位置调整延伸长度，机架底部预留的安装孔位兼容常规土建基础的预埋螺栓间距，后期维护时可直接拆除上部框架横梁，将导流腔体整体吊出清理淤积杂物，无需破坏周边土建结构。在流体通道设计上，锥形腔体的锥角经过反复校核，可保证不同流量工况下旋流核心保持稳定，小流量时依靠重力贴壁流形成初始旋流，大流量时腔体上部预留的溢流空间可避免满流造成的旋流破坏，适配流量波动较大的自然径流场景。
