FAB盘式挠性金属联轴器结构设计

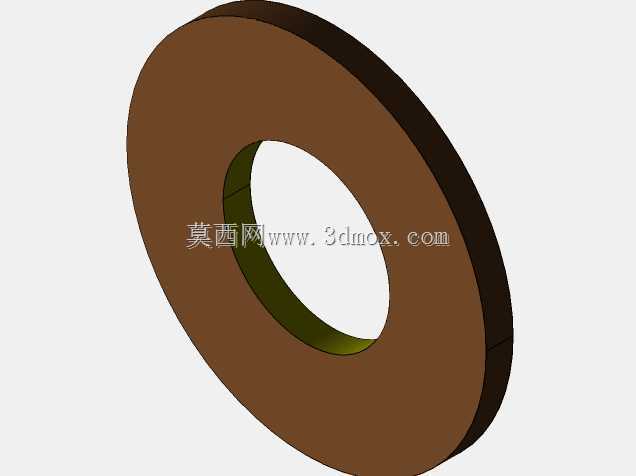

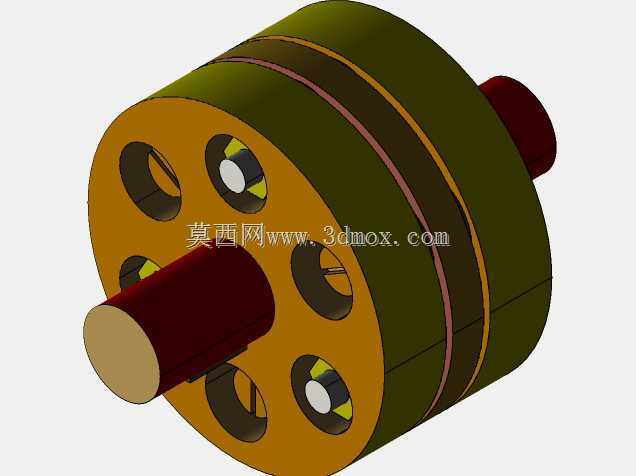

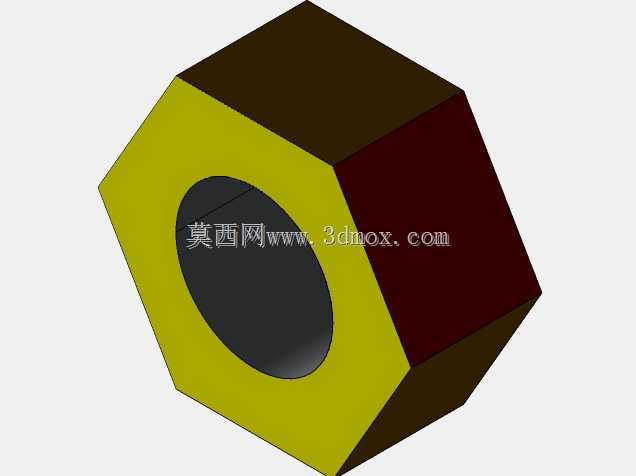

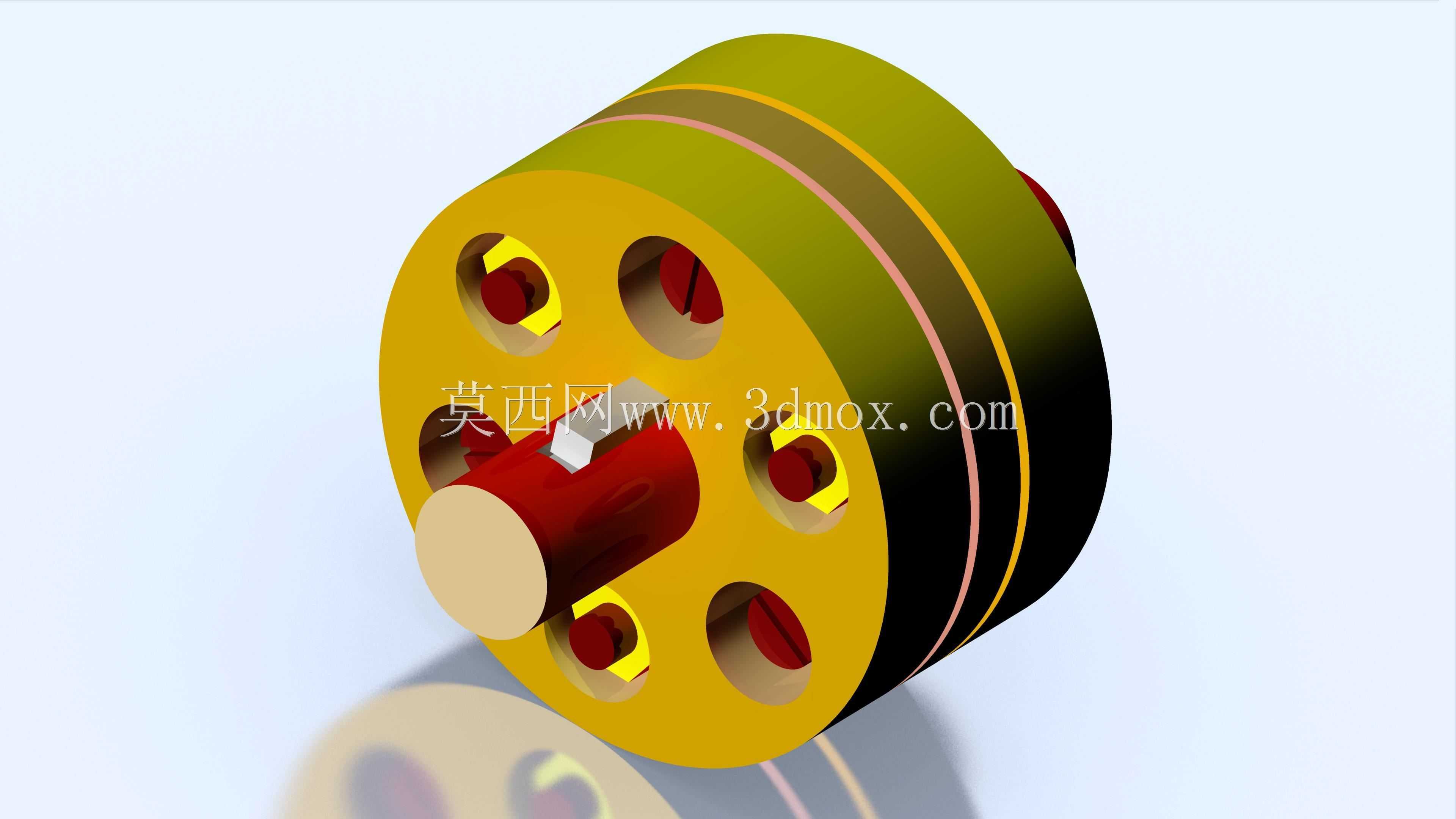

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿能力直接决定了整套传动链路的运行寿命与维护成本，盘式挠性联轴器正是针对这一工程痛点开发的全金属传动连接件，广泛适配泵类、压缩机、精密机床、输送设备等需要稳定扭矩传递的工况场景，尤其适合不允许有润滑残留、维护空间受限的洁净传动或高速传动场景。这款联轴器采用三段式组合结构，两端为与主动轴、从动轴配合的适配器，中间设置间隔隔件，两组不锈钢柔性膜片通过高强度螺栓组分别将两端适配器与中间隔件锁紧，扭矩通过膜片的金属弹性形变传递，全程无相对滑动摩擦，无需添加润滑脂，也不存在橡胶弹性件老化、温度耐受范围窄的问题。

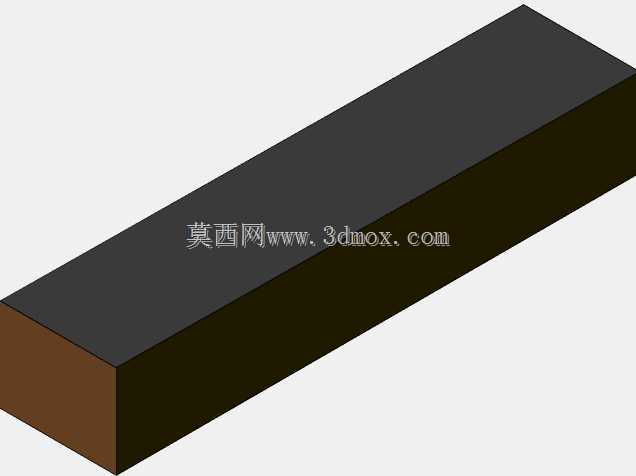

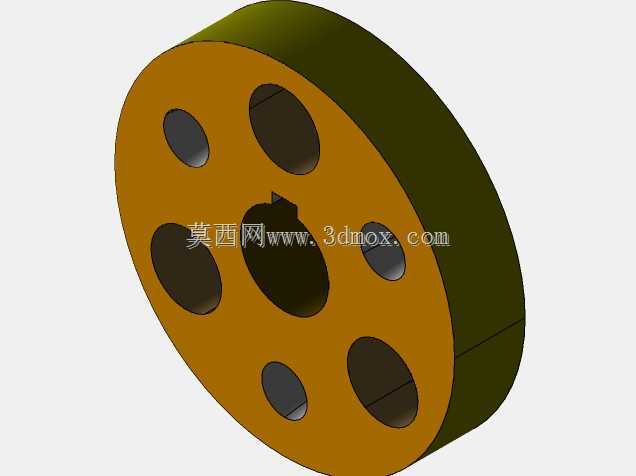

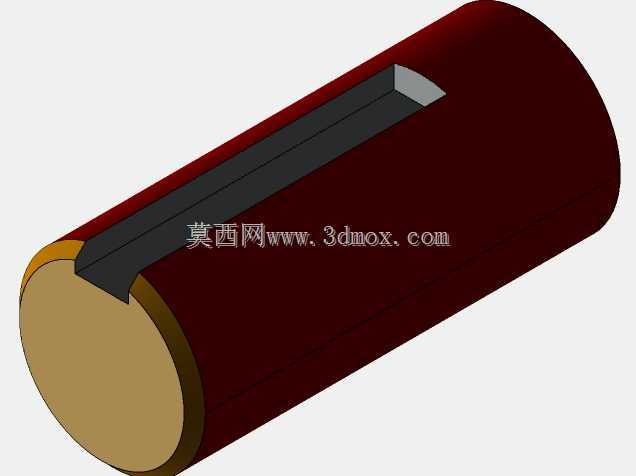

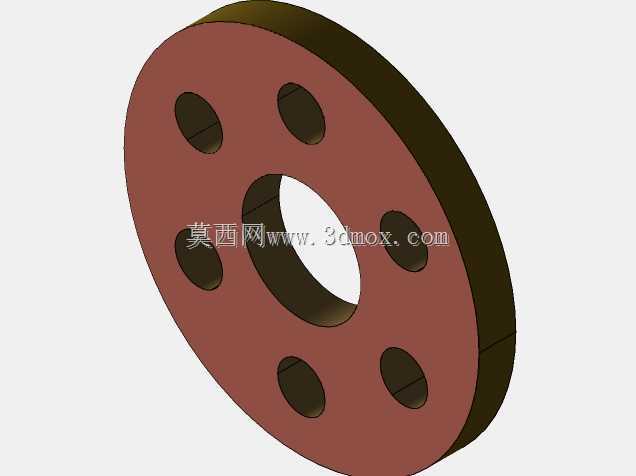

　　从结构设计逻辑来看，膜片组采用圆周均布的螺栓锁紧布局，螺栓孔位的节圆直径与膜片厚度经过匹配计算，可同时补偿两轴间的径向偏移、角向偏差与少量轴向窜动，在设备运行出现安装对中误差、负载形变带来的轴系错位时，膜片的弹性形变可吸收错位带来的附加载荷，避免轴承、密封件等相邻部件承受额外的交变应力，大幅降低轴系部件的早期失效概率。在安装边界层面，两端适配器的轴孔可根据配套轴径加工键槽，采用键连接传递扭矩，也可根据需求设计成胀套连接形式适配无键轴的安装场景；联轴器整体为圆柱式外形，最大外径根据传递扭矩等级匹配对应尺寸，安装时仅需保证两端轴的插入深度符合设计值，按对角顺序分次锁紧膜片组的连接螺栓即可，无需像齿式联轴器那样做啮合齿对中，也无需像弹性套柱销联轴器那样预留弹性件的更换间隙，日常运行中仅需定期检查螺栓预紧力，无需拆解更换易损弹性部件。

　　在实际选型应用中，这类全金属挠性联轴器可适应更宽的环境温度范围，在有腐蚀介质、高低温交变的工业场景中，相比非金属弹性元件联轴器拥有更长的无故障运行周期，膜片更换操作无需移动两端的主动、从动设备，仅需拆除连接螺栓即可完成膜片组的替换，大幅缩短设备停机维护的时间，尤其适合连续化生产的传动链路使用。设计建模过程中，对膜片的叠层厚度、螺栓孔的倒角处理、隔件与适配器的同轴度公差都做了对应匹配，保证装配后整体动平衡精度满足中高速传动的使用要求，避免高转速下出现额外的振动激励。
