哈特内尔离心式调速器机械结构

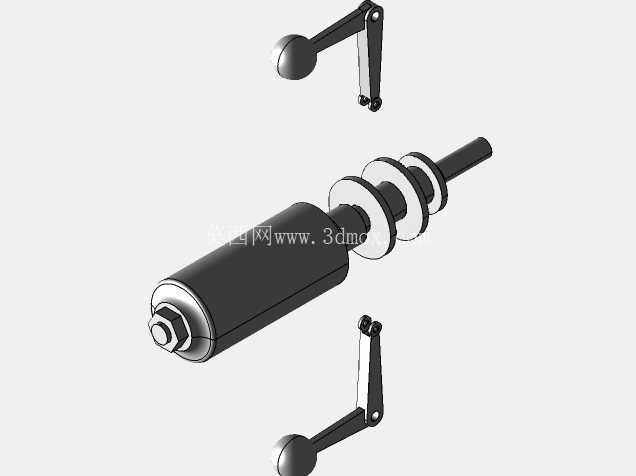

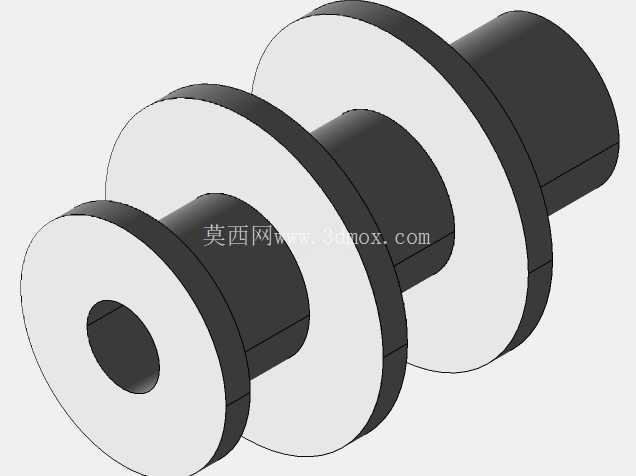

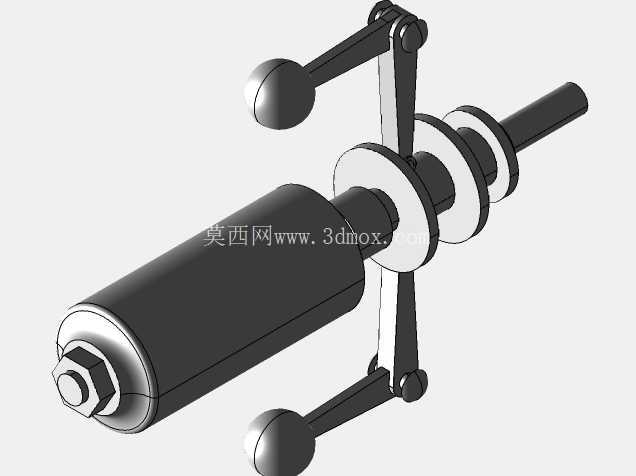

　　这套三维结构呈现的是典型哈特内尔离心调速装置，主体由中央转轴、成对布置的飞锤摆臂、套筒滑环、端部锁紧螺母以及联动杠杆组件构成，属于转速反馈调节类机械部件，在早期蒸汽机、小型内燃机、水力发电机组以及需要维持恒定输出转速的动力传动系统中广泛应用。从实际工况来看，该装置安装在动力输出轴端，随主轴同步旋转，当动力端转速出现波动时，两个对称布置的重质飞锤会在离心力作用下绕铰接销轴向外张开，摆臂带动中部可沿轴向滑动的套筒产生直线位移，该位移通过外置杠杆机构传递给蒸汽阀门开度调节机构或者燃油供给控制组件，转速升高时飞锤外张拉动套筒关小介质供给通路，转速降低时飞锤在弹簧预紧力作用下回缩，开大供给通路，以此形成闭环负反馈，自动维持动力轴转速稳定，避免负载突变时设备出现飞车或者转速掉载停机故障。

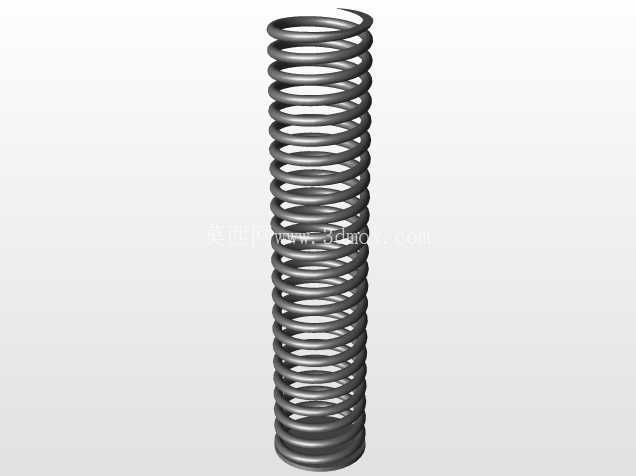

　　建模过程中优先保证各铰接副的运动干涉校验，飞锤与摆臂的铰接点、摆臂与中央支架的回转销轴、套筒与转轴的同轴配合段都按照实际装配间隙预留公差，转轴端部采用六角锁紧螺母对轴向叠装的垫片、套筒、支架端面进行轴向定位，锁紧螺母的螺纹段长度满足防松要求，不需要额外加装止动垫圈即可在中低速旋转工况下保持锁紧状态。整体结构的安装边界以中央回转轴线为基准，飞锤完全外张时的最大回转半径决定了设备安装腔体内壁的最小避让空间，轴向方向从转轴输出端到杠杆铰接支点的总长度需要和动力箱体内的安装工位匹配，套筒的轴向工作行程对应阀门调节的全行程范围，设计时杠杆传动比经过匹配，飞锤产生的离心力通过摆臂力臂放大后，足以克服调节弹簧的预紧阻力带动阀杆动作，两个飞锤采用对称等重设计，旋转时的径向离心力相互平衡，不会给主轴带来额外的偏心振动载荷。

　　整套装置没有复杂的电控元件，完全依靠机械力学特性实现转速自适应调节，在高温、多粉尘、强电磁干扰的工业现场环境下可靠性远高于电子调速部件，建模时所有运动部件的配合面都按照实际装配关系完成约束，可直接用于运动仿真验证调速响应特性，也可为传统动力设备的转速控制系统改造提供结构参考。
