小型直插式圆柱LED指示灯结构设计

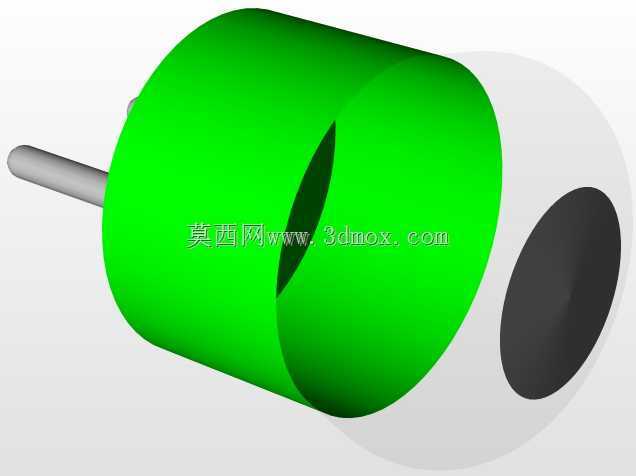

　　这款小型圆柱结构的直插式LED元件，是工业控制、消费电子、小型设备状态指示场景中应用极广的基础发光部件，日常在设备面板状态提示、小型装置信号反馈、低压电路指示点位中都能见到这类结构的身影。从结构设计逻辑来看，整体采用圆柱型灯体布局，主体发光段做了半透明亮面绿色外壳处理，外壳曲面做了均匀壁厚设计，既保证内部发光芯片的光线能够均匀向外漫射，避免出现局部亮斑或者暗区，也能在装配时和面板安装孔形成顺滑的贴合面，不会出现卡滞或者装配间隙不均的问题。

　　灯体尾部设置了同轴的黑色遮光段，这部分结构的作用是阻隔光线向引脚方向漏出，避免光线从安装位后侧溢出干扰其他元件，同时也作为装配时的轴向定位面，当元件插入面板安装孔时，该端面可以和面板内侧贴合，确定元件的插入深度，保证前端发光面突出面板的高度一致，不会出现高低不平的装配误差。引脚部分采用双直插式金属引脚设计，两根引脚平行伸出，和灯体保持同轴度公差范围内的平行度，既适配常规PCB板的通孔焊接工艺，也能适配导线直接焊接的接线场景，引脚直径和伸出长度都做了标准化设计，既满足波峰焊时的引脚吃锡长度要求，也能在手工焊接时预留足够的操作空间，不会因为引脚过短导致焊接虚焊，也不会因为引脚过长需要额外剪脚增加工序。

　　从安装边界来看，这类元件的外径适配常规的面板开孔尺寸，安装时不需要额外设计复杂的固定结构，仅靠开孔和灯体的过渡配合，加上尾部的限位面就能完成固定，部分需要密封的场景还可以在灯体和开孔之间加装密封圈，满足基础的防尘防水要求。设计时特意将灯体发光段的曲面做了圆滑过渡，没有尖锐棱角，一方面是注塑生产时能够顺利脱模，减少生产时的披锋缺陷，另一方面在装配操作时不会划伤操作人员的手部，也不会刮伤安装面板的表面涂层。内部结构预留了足够的芯片放置空间，能够适配不同发光亮度、不同发光角度的LED芯片封装，不需要修改外部壳体结构就能实现不同的指示效果，对于设备厂商来说，同一套外壳结构可以匹配多种发光颜色的需求，减少了开模成本，也降低了物料管理的复杂度。

　　这类元件的结构看似简单，但每一处尺寸的设计都兼顾了生产工艺、装配效率、使用效果的多重需求，比如灯体的壁厚均匀性直接影响注塑成型的周期和成品率，引脚的位置度公差直接影响PCB焊接时的通过率，遮光段的长度直接影响防漏光的效果，都是在长期的实际应用中不断优化形成的成熟结构。
