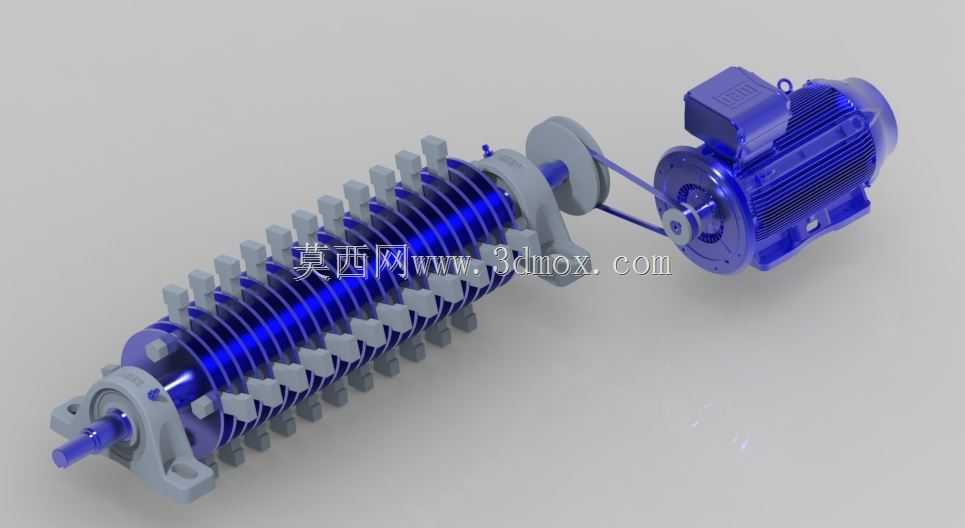

电机驱动辊轴式物料破碎打散装置

　　这套辊轴传动结构常见于散料处理生产线的前端破碎、打散工位，多用于矿山、建材、粮食加工等领域，针对结块物料、脆性待破碎料做初级解碎处理，避免大块物料卡滞后续输送、筛分设备。整套结构采用分体式布局，驱动端选用标准三相异步电机作为动力源，通过带轮传动将扭矩传递至工作辊轴，带传动的结构设计可在遇到突发硬料卡滞时通过皮带打滑实现过载保护，避免刚性传动下的电机堵转烧毁、辊齿崩断问题，同时带传动的中心距可调特性，也能降低安装时的同轴度公差要求，适配现场不同的安装基座条件。

　　工作辊轴采用等距排布的凸齿结构，齿形做了圆弧过渡处理，既保证对结块物料的咬合、击打能力，又避免尖锐棱角在长期冲击下出现应力集中断裂，辊轴两端采用带座轴承作为支撑，轴承座预留了标准安装孔位，可直接通过螺栓固定在设备机架上，安装时需保证两端轴承座的同轴度公差控制在0.1mm以内，避免辊轴运转时出现偏磨、振动超差问题。设计过程中优先考虑了易损件的快换需求，辊轴上的凸齿采用模块化装配结构，单个齿块磨损后可单独拆卸更换，无需整体更换辊轴，大幅降低后期运维成本；带轮端设置了可拆卸的防护罩安装位，可适配现场安全防护要求加装钣金护罩，避免运转时异物卷入传动带。

　　整套结构的安装边界需预留电机接线、皮带张紧调节的操作空间，辊轴的工作长度可根据实际生产线的处理通量做参数调整，驱动电机的功率选型需匹配待处理物料的硬度、处理量，常规工况下带传动的传动比设置在1:2.5至1:3区间即可兼顾扭矩输出与辊轴转速要求，转速过高会导致物料击打过度产生过多粉料，转速过低则会出现破碎不彻底、卡料问题。辊轴与下方筛网、输送机构的间隙需根据出料粒度要求调整，常规初级破碎工况下间隙设置为20mm至30mm即可满足大部分散料处理需求，针对高硬度物料可适当降低辊轴转速、增大齿块的厚度提升抗冲击性能。
