减压阀配套安装固定钣金支架结构设计

项目分类:阀门 发布时间:2024-11-27 ID:814590
  • 减压阀配套安装固定钣金支架结构设计

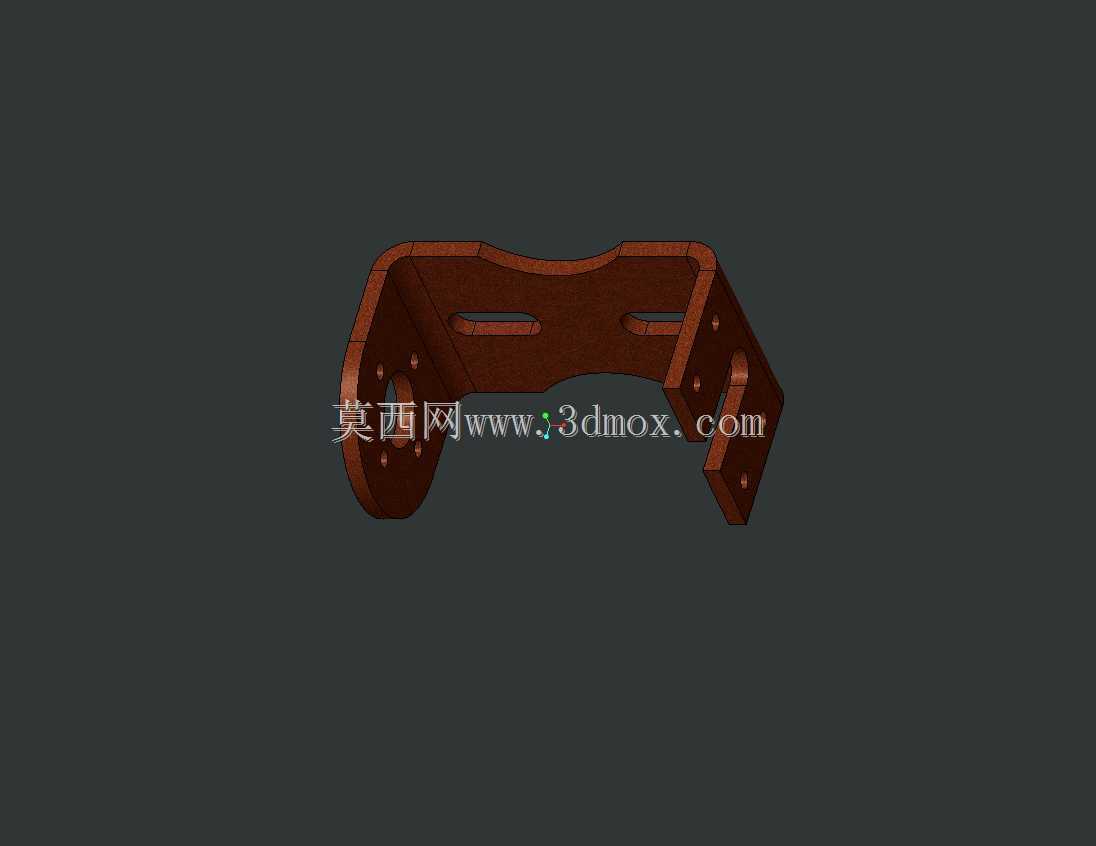

  这款钣金支架是减压阀配套安装场景下的专用固定构件,主要应用在工业流体管路系统中,承担减压阀本体的定位、承载与安装固定作用,避免减压阀在管路振动、介质压力波动工况下出现移位、接口受力变形等问题。从实际应用场景来看,这类支架多适配小通径减压阀的壁挂式安装需求,常见于车间压缩空气管路、小型液压站调压回路、楼宇给排水调压支路等场景,安装时可通过支架上的预留孔位将减压阀整体固定在墙面、设备侧壁或管路支架立面上,让阀体保持稳定的安装姿态,同时预留出足够的操作空间方便后期调压、维护作业。

  设计过程中优先遵循钣金加工的工艺特性,整体采用等厚薄钢板弯折成型,没有复杂的曲面造型,所有弯折处均预留了合理的折弯内R角,避免折弯过程中出现板材开裂、应力集中的问题。支架主体采用对称式结构设计,中部的弧形避让槽刚好贴合减压阀阀体的圆柱外形,安装时阀体可以嵌入槽位内,既提升了接触面积增强固定稳定性,也能限制阀体沿管路轴向的窜动。两侧的弯折立板上加工有阵列分布的安装孔,一侧孔位用于和减压阀本体的安装法兰对接,另一侧孔位用于和安装基础面固定,孔位的位置公差严格匹配减压阀的安装接口尺寸,确保装配时无需二次扩孔即可完成对位。

  从安装边界来看,支架的整体宽度适配对应通径减压阀的法兰间距,弯折高度控制在合理范围内,既保证支架自身的结构强度,也不会过多占用安装空间,安装后阀体与墙面之间预留有足够的间隙,方便管路接头的连接与密封件的更换。板材厚度的选择经过受力校核,能够承受阀体自重加上管路振动带来的动态载荷,长期使用不会出现形变。设计时还考虑了加工便利性,所有的轮廓切割、孔位加工都可以通过常规激光切割、冲压工序完成,弯折工序仅需两次成型,不需要额外的焊接、打磨工序,加工效率高,批量生产成本可控。支架表面没有多余的凸起结构,所有边角都做了钝边处理,避免安装作业时划伤操作人员,也不会对周边的管路、线缆造成磨损。在实际装配场景中,这款支架可以直接匹配对应型号的减压阀,不需要额外制作过渡连接件,能够大幅缩短现场安装的作业时间,提升管路系统的装配效率。
