减压阀用压盖填料函密封组件结构

项目分类:阀门 发布时间:2024-11-27 ID:814551
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构
  • 减压阀用压盖填料函密封组件结构

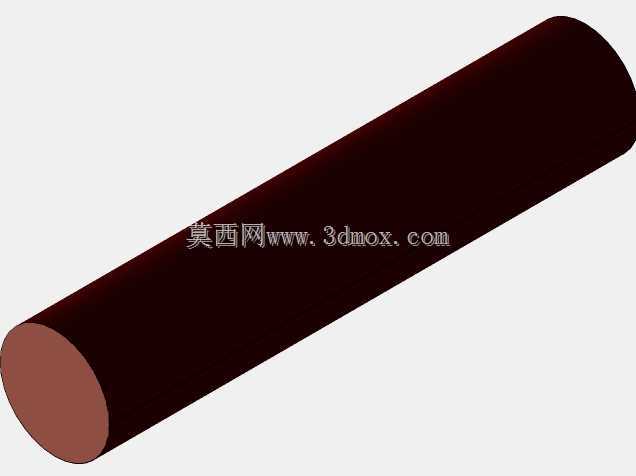

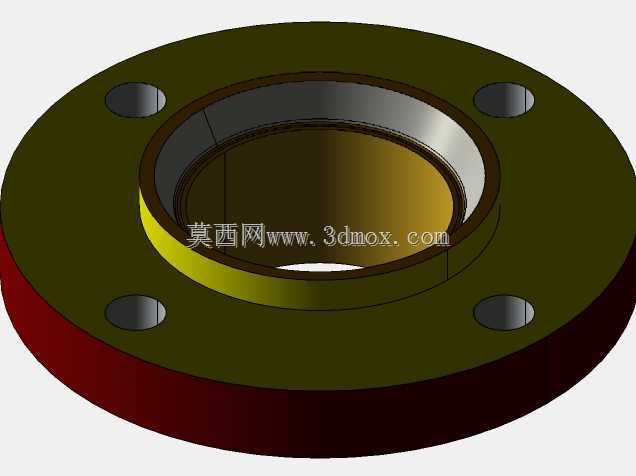

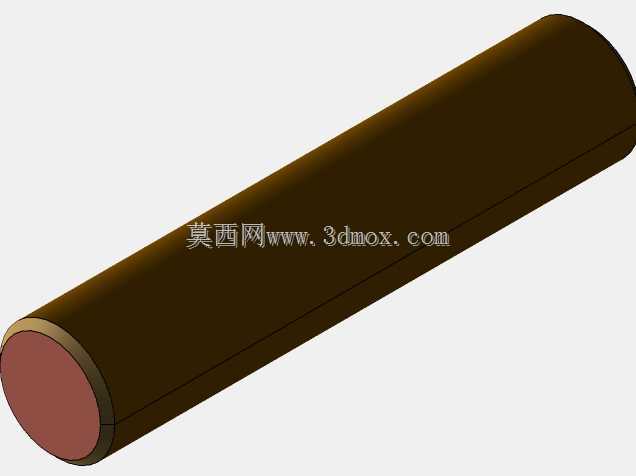

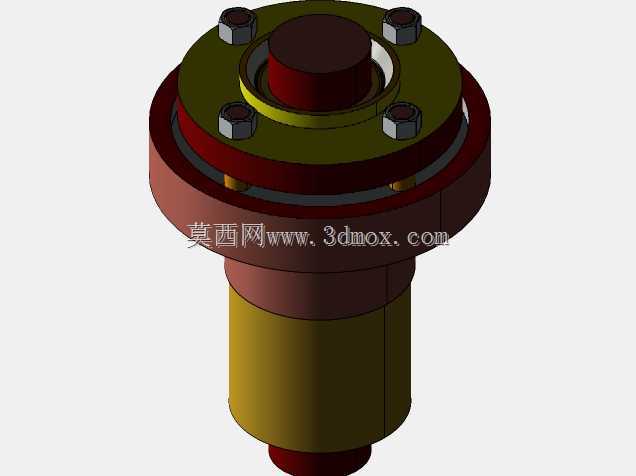

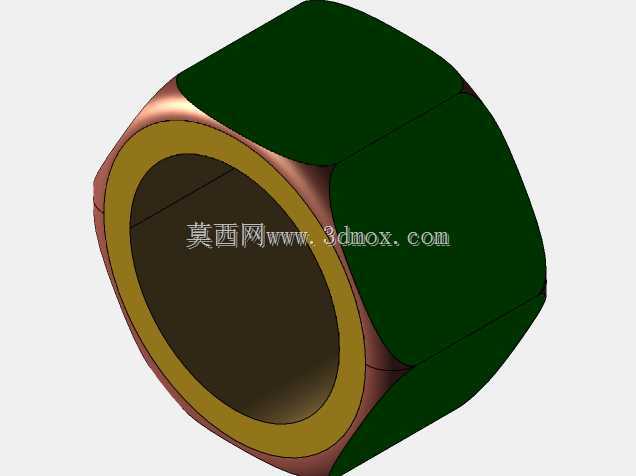

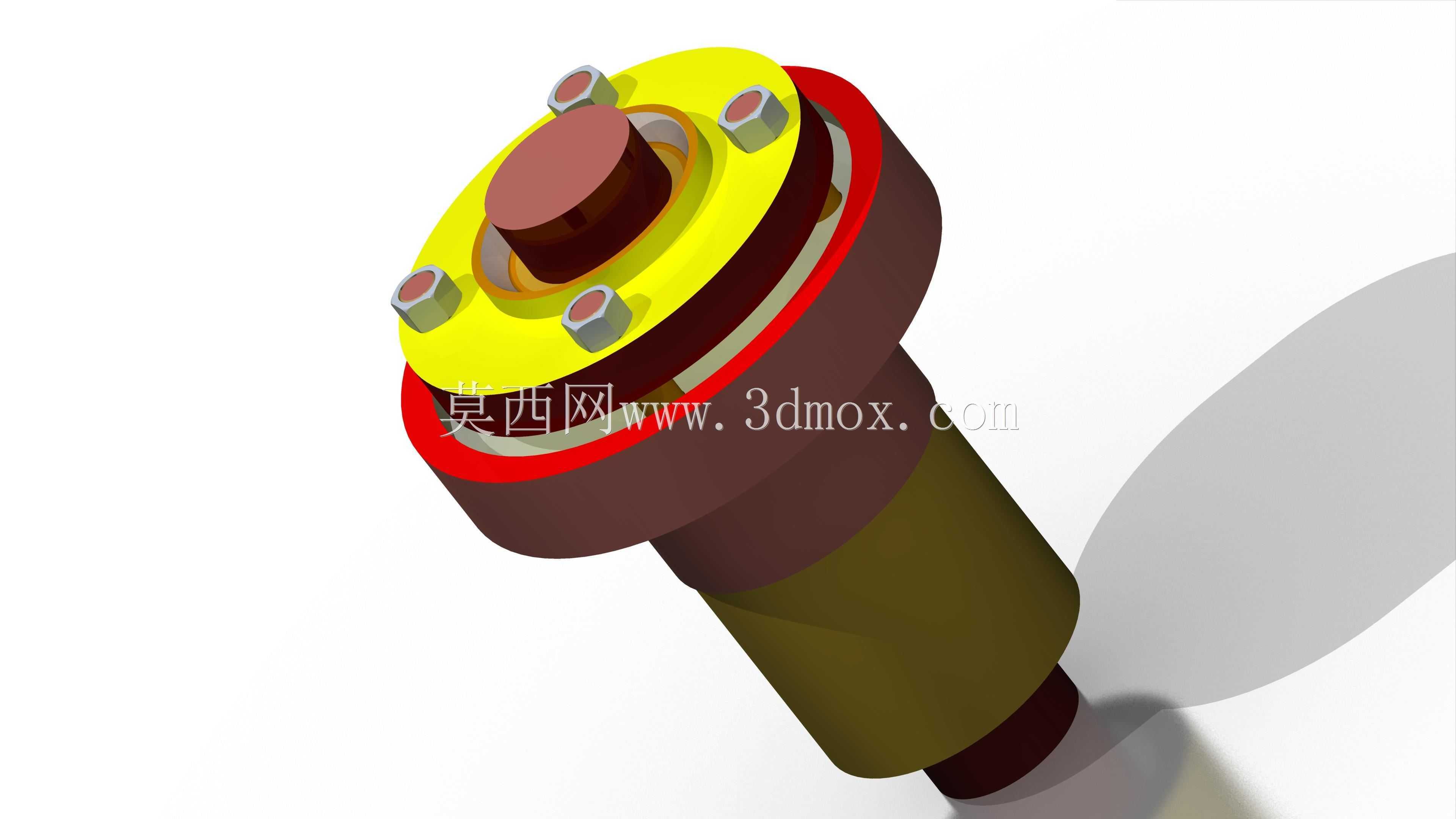

  在工业流体输送管网、工艺管路调压回路中,阀杆动密封部位的泄漏防控是管路运维的核心管控点,压盖填料函作为承载密封填料、实现阀杆与阀腔间动密封的核心构件,直接决定减压阀等调压阀件的长期运行可靠性。这套密封组件的设计围绕动密封的补偿特性展开,上部压盖采用带均布螺栓孔的法兰式结构,四个紧固点位沿压盖周向均匀排布,可通过对称拧紧螺栓实现压盖对填料的轴向均匀施压,避免单侧压紧导致的填料偏磨、阀杆卡滞问题。压盖与填料接触的端面设计有适配填料外圈尺寸的止口结构,施压过程中可引导填料沿径向均匀变形,紧密贴合阀杆外圆与填料函内壁,阻断流体沿配合间隙的渗漏路径。

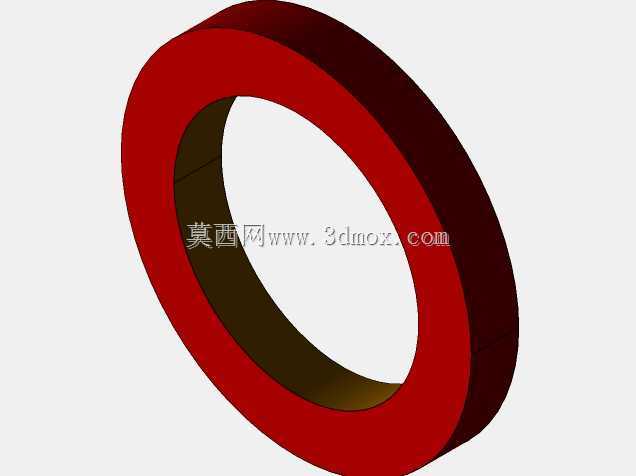

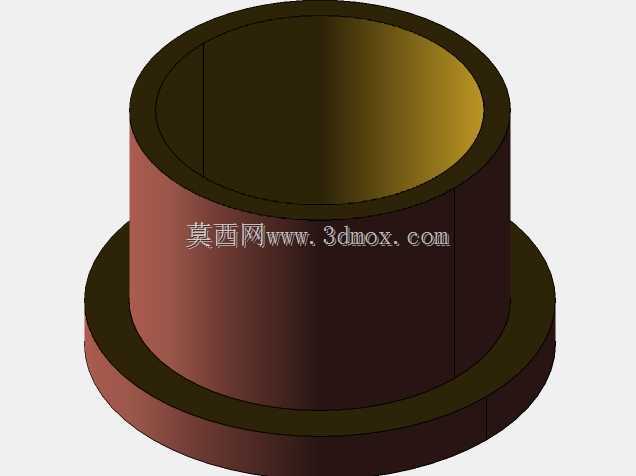

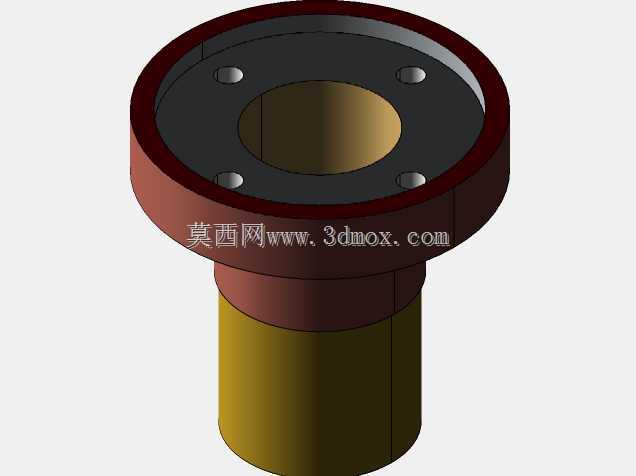

  填料函主体采用阶梯轴式结构,上部大直径段为填料容纳腔,腔体内径与压盖止口、密封填料外径形成间隙配合,配合公差控制在H8/f7区间,既保证压盖轴向移动的顺畅性,又避免径向间隙过大导致的填料挤出问题;下部小直径段为与阀盖配合的安装定位段,外径尺寸适配减压阀阀盖的安装孔位,安装时可直接插入阀盖预设的填料函安装腔,通过台肩实现轴向定位,无需额外调整同轴度即可保证阀杆穿过时的对中精度,降低现场安装的调试难度。

  从实际应用场景来看,这类压盖填料函可适配水、低压蒸汽等常规工业介质的密封需求,填料腔的深度设计预留了足够的填料压缩补偿空间,当填料因长期摩擦出现磨损、密封比压下降时,可通过逐步拧紧压盖螺栓补偿填料的压缩量,无需频繁拆解阀件更换填料,大幅延长阀件的维护周期。设计过程中重点考量了动密封的摩擦阻力控制,压盖内孔与阀杆的配合间隙控制在0.1-0.2mm之间,既避免间隙过大导致的填料被介质压力冲入间隙造成损坏,又防止间隙过小导致压盖与阀杆直接接触产生额外摩擦阻力,影响减压阀调压动作的灵敏度。组件外露的压盖端面采用亮色标识处理,便于运维人员日常巡检时快速识别压盖的紧固状态,及时发现螺栓松动、填料渗漏等异常情况。

  在安装边界上,该组件的径向最大尺寸为上部压盖法兰的外圆直径,安装时需预留足够的扳手操作空间,保证四个紧固螺栓均可实现对称拧紧操作;轴向安装尺寸从压盖上端面到下部定位台肩的距离,与常规减压阀阀盖的填料腔深度完全适配,可直接替换同规格减压阀的原有密封组件,无需对阀盖结构进行二次加工。
