工业加热器注塑成型结构设计方案

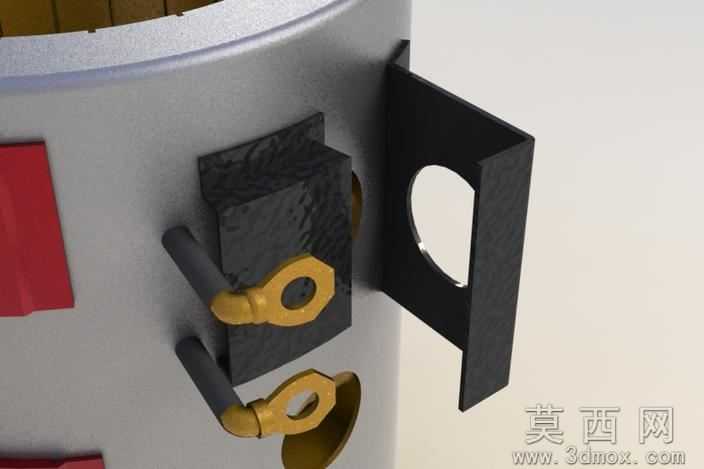

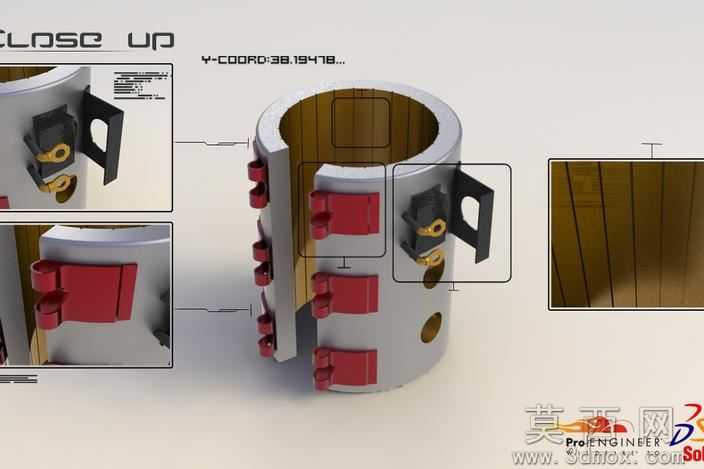

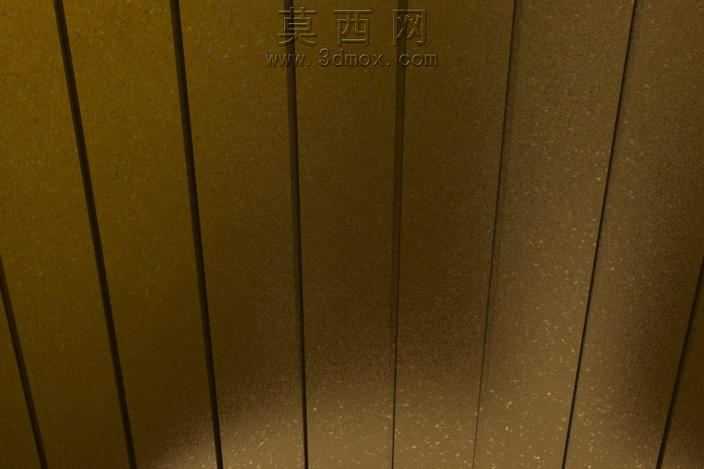

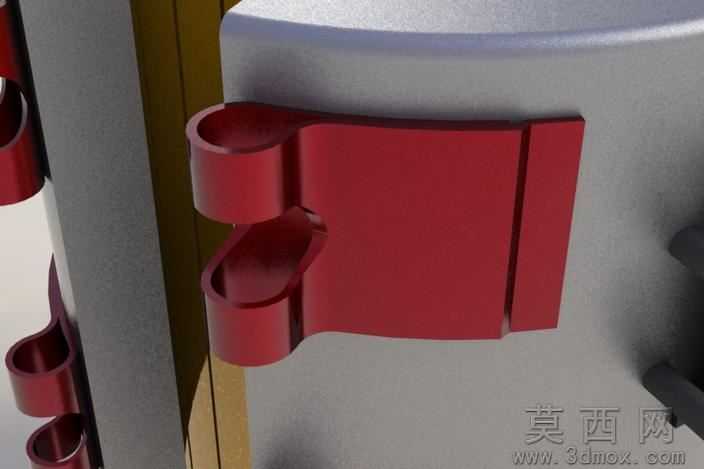

本作品为工业加热器的注塑成型配套结构三维设计，整体采用筒状主体作为核心承载结构，建模阶段先通过草图绘制确定筒体的内外径参数、轴向长度以及侧壁开孔的定位尺寸，再通过拉伸、切除等基础特征完成主体基体的构建。针对加热器的功能需求，在筒体外壁对称布置多组红色卡扣式固定组件，每组卡扣都经过单独的特征细化，既保证与筒体侧壁的贴合度，也预留了足够的形变空间来实现快速装夹的功能。侧面的接线端子模块采用独立建模后装配的方式，端子部分的金属接触片、绝缘外壳以及固定把手都分别赋予了对应的材质属性，金属件设置了哑光金属质感，塑料卡扣部分设置了耐磨工程塑料的材质参数，筒体内壁则赋予了耐高温隔热层的材质表现，不同材质的粗糙度、反光度参数都经过反复调试，确保渲染效果能够清晰区分不同部件的功能属性。结构设计上充分考虑了注塑成型的工艺可行性，所有卡扣的转角处都设置了合理的脱模斜度，壁厚保持均匀避免出现注塑缩痕，侧壁的开孔位置都做了加强筋处理来提升整体结构强度。渲染阶段采用了特写分镜的展示方式，分别呈现了卡扣组件的装夹状态、接线端子的安装结构以及筒体内部的隔热层构造，通过多角度的视图拆分，清晰展现各部件之间的装配关系与配合间隙。整体设计思路围绕工业加热器的实际使用场景展开，在保证加热功能实现的基础上，优化了部件的装拆便捷性，同时兼顾注塑生产的工艺要求，减少后续生产环节的改模成本，各部件之间的配合公差都经过参数化设置，可根据实际生产需求快速调整尺寸参数，适配不同功率规格的工业加热器生产需求。
