轻量化双飞轮组机械结构设计

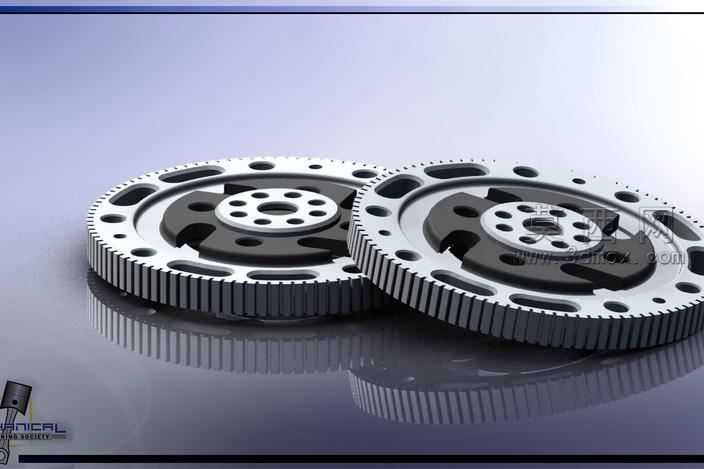

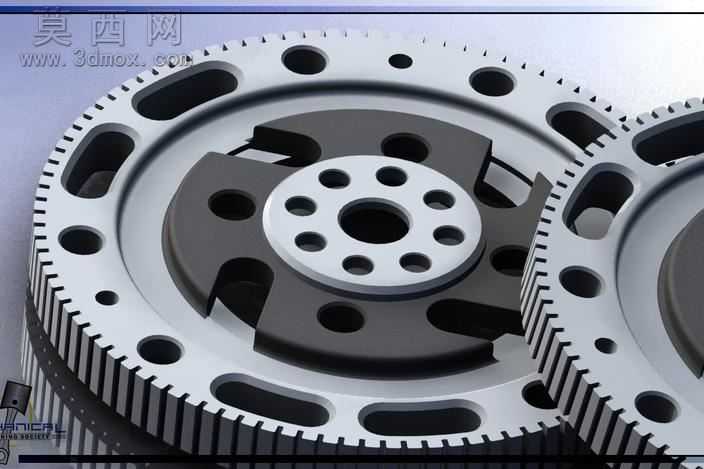

本作品为轻量化双飞轮组三维设计，建模阶段依托参数化建模逻辑完成整体结构搭建，首先针对飞轮的核心功能需求，确定基础齿圈轮廓、中心安装孔位分布、辐板减重槽的排布规则，通过参数约束同步控制两个飞轮的齿形模数、安装孔节圆直径、整体外径尺寸，保证双飞轮组的装配匹配度。建模过程中先绘制中心轮毂的基准草图，以中心轴为阵列基准完成多组安装孔的圆周阵列，确保孔位精度满足装配同轴度要求；随后构建齿圈的渐开线齿形轮廓，通过拉伸、阵列命令完成整圈轮齿的成型，保证齿形参数符合传动啮合的基础标准。辐板区域的减重设计是本次轻量化设计的核心，在保证结构强度的前提下，在辐板区域开设多组对称分布的异形减重槽，通过切除拉伸命令完成槽体结构，同时在减重槽边缘做圆角过渡处理，避免应力集中问题，在降低整体重量的同时保障结构的抗扭、抗冲击性能。材质与渲染阶段，为模型赋予金属材质属性，针对齿圈、轮毂、辐板不同区域调整材质粗糙度与金属度参数，齿圈部分设置较高的金属光泽度模拟淬火处理后的齿面质感，辐板区域调整哑光金属质感区分不同结构部件，搭配Photoworks渲染环境搭建反光地面场景，添加柔和的环境光源与定向补光，调整光影角度突出轮齿的轮廓细节、减重槽的结构层次，最终呈现出具有真实金属质感的渲染效果。整体设计围绕飞轮储能、传动的核心功能展开，在保留飞轮足够转动惯量的基础上，通过辐板镂空减重的结构优化实现轻量化目标，双飞轮并排的结构形式可适配大扭矩传动场景的使用需求，所有结构细节均经过参数校验，安装孔位、齿形参数、减重槽尺寸均满足机械加工的工艺合理性要求，可作为传动系统飞轮部件的设计参考方案。
