双立柱支撑式车用扰流板结构设计

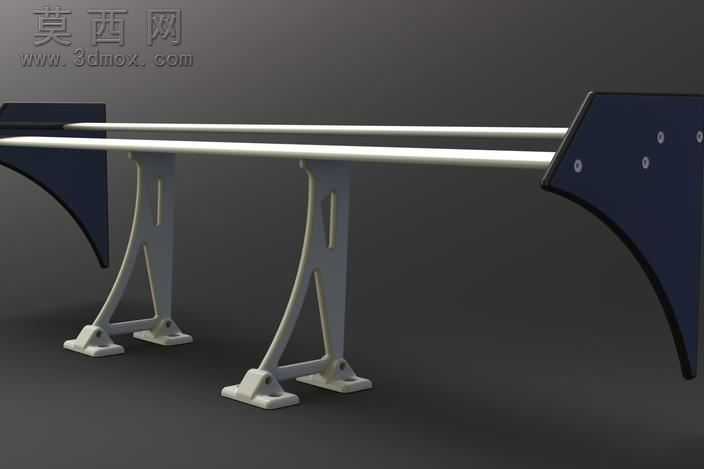

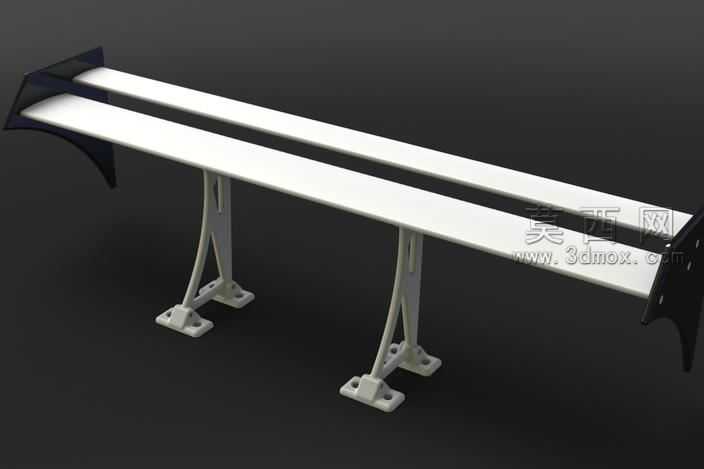

本作品为车用扰流板的三维建模与渲染成果，整体建模过程在三维设计软件中完成，全程利用空闲时间打磨细节，兼顾结构合理性与视觉表现力。建模阶段首先梳理整体结构逻辑，将产品拆分为横向扰流主翼、双侧端板、两组支撑立柱、底部安装底座四个核心模块，先通过草图绘制各部件的截面轮廓，主翼采用流线型双杆式截面，在保证空气导流效果的同时降低自身重量，双侧端板采用弧形切角造型，边缘做平滑过渡处理，避免气流在端板边缘形成紊流。支撑立柱采用Y型分叉式结构，立柱主体做镂空开槽设计，既减少材料用量降低自重，又通过三角受力结构提升整体支撑强度，立柱与主翼、底座的连接位置做圆角过渡处理，消除应力集中隐患。底部安装底座设计为带安装孔的平板结构，孔位尺寸按照通用车用安装标准设定，保证后续实际装配的适配性。材质设置阶段，主翼部分赋予哑光银灰色金属材质，调整金属粗糙度与反射参数，模拟航空级铝合金的质感；支撑立柱与底座赋予浅灰色工程塑料材质，添加细微的颗粒纹理提升真实感；双侧端板赋予深蓝色哑光烤漆材质，表面添加细微的清漆层反射效果，还原车用配件的常用漆面质感。渲染阶段采用深色渐变背景，搭建三点布光系统，主光从侧上方45度角照射，突出各部件的结构轮廓与材质质感，辅光从另一侧补光消除暗部死黑，背光勾勒产品边缘轮廓，提升整体立体感，最终渲染效果清晰呈现各部件的连接关系与细节特征。设计思路上，这款扰流板没有采用复杂的可调式结构，而是偏向民用改装车的实用定位，在保证空气动力学优化效果的前提下，简化结构降低生产与安装难度，Y型支撑的设计相比单立柱支撑拥有更好的稳定性，相比全幅面支撑拥有更轻的重量，兼顾了性能与实用性，端板的弧形造型也在视觉上提升了产品的运动感，符合车用改装配件的审美需求。
